Подача и обратка в отоплении: как называются и как их различить
Подача — это труба, по которой горячий теплоноситель идёт от котла к радиаторам, обратка — труба, по которой уже остывшая вода возвращается назад в котёл на подогрев. Других официальных названий у этих двух линий нет: в паспортах оборудования и СНиПах используются именно термины «подающий трубопровод» и «обратный трубопровод».
С чего начать
- Котёл или тепловой пункт с двумя выходами
- Термометр бесконтактный или обычный контактный
- Маркировка или скотч для меток на трубах
- Схема разводки отопления, если она есть в доме
Как определить подачу и обратку по порядку
- Найдите котёл. На большинстве настенных и напольных моделей патрубки подписаны прямо на корпусе: «подача» или обозначение стрелкой вверх, «обратка» — стрелкой вниз или буквами T и R (от английских Tank и Return в некоторых сериях).
- Проверьте температуру труб рукой или термометром сразу после запуска котла. Через 5–10 минут работы подающая труба заметно горячее обратной — разница обычно 10–20 градусов.
- Посмотрите направление движения теплоносителя относительно радиатора. В классической системе с нижней разводкой подача входит в радиатор сверху, обратка выходит снизу; в системах с боковым подключением — подача справа, если смотреть на прибор лицом, обратка слева, но это правило соблюдается не всегда.
- Отследите трубу от котла до первого радиатора. Труба, которая идёт от выхода котла (там, где горячее), — подача. Труба, приходящая обратно в котёл на вход, — обратка.
- Если в доме циркуляционный насос, найдите его место установки. По правилам монтажа насос почти всегда стоит на обратном трубопроводе, перед входом в котёл — это дополнительный ориентир.
- Осмотрите балансировочные клапаны и термостатические головки. Термоголовки монтируются на подающей линии радиатора, а не на обратной — так система лучше регулирует температуру.
- Проверьте показания на манометре или дисплее котла, если есть отдельные датчики температуры подачи и обратки. Разница температур в норме держится в пределах 15–20 градусов при работающей системе.

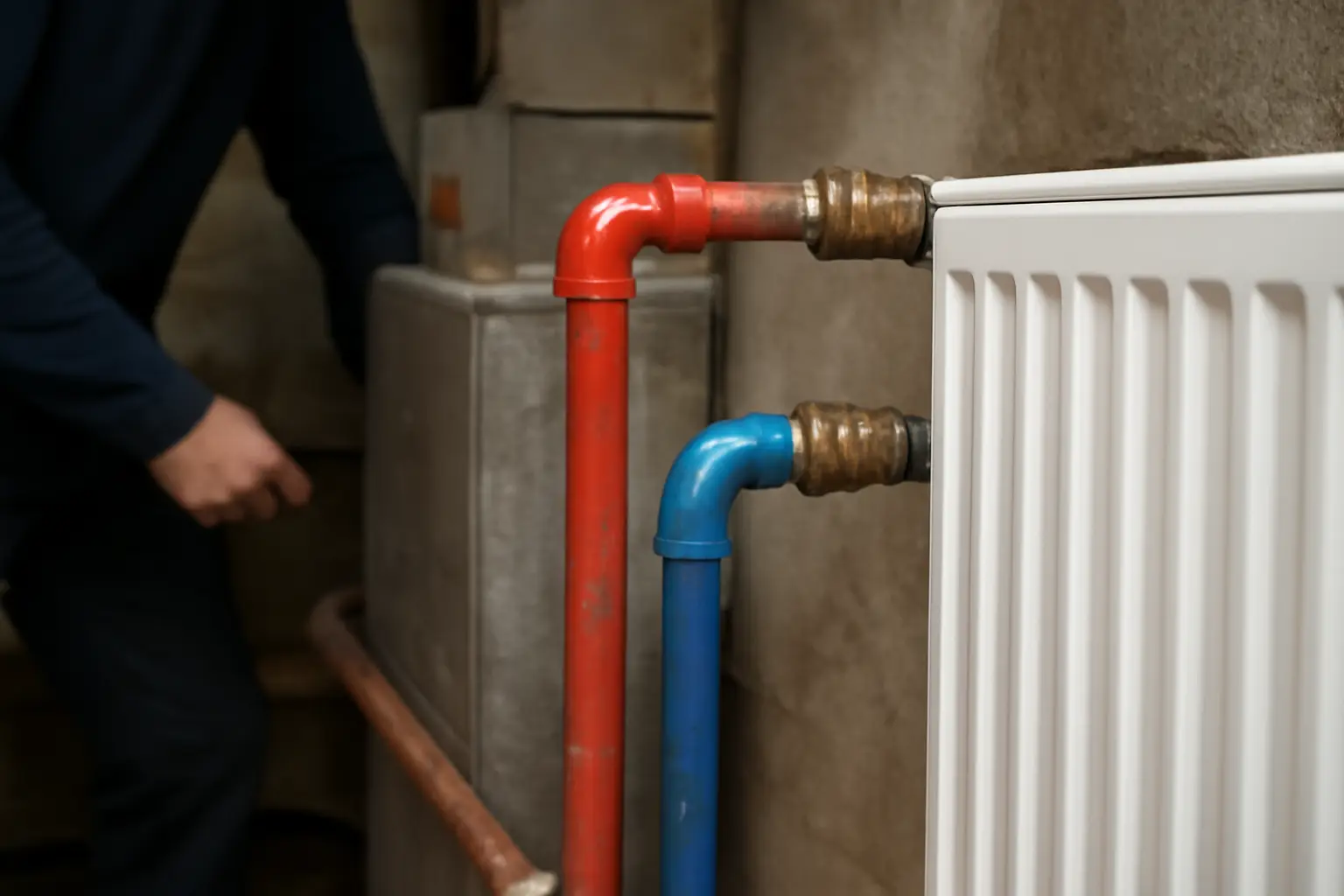

- Сделайте метки на трубах маркером или скотчем сразу после того, как разобрались — красный для подачи, синий для обратки. Это упрощает жизнь при следующем ремонте или обслуживании.
Когда способ не работает
В системах с обратной циркуляцией, например в некоторых старых домах с гравитационным отоплением без насоса, разница температур может быть небольшой, и метод «на ощупь» даёт нечёткий результат. В этом случае лучше ориентироваться на маркировку самого котла и патрубков — производитель обычно наносит её независимо от способа циркуляции.
Ещё один случай, когда легко ошибиться, — двухтрубная система с коллектором. На коллекторе подающие и обратные линии часто расположены рядом, и без подписей или цветовой маркировки на трубках их визуально не отличить. Здесь стоит свериться со схемой монтажа, которую обычно оставляет установщик, либо вызвать сервисную службу для сверки перед вмешательством в систему.
Частая ошибка — путать подачу и обратку на входе в бойлер косвенного нагрева. Там тоже два патрубка, но направление теплоносителя внутри бойлера может отличаться от логики радиаторов, и подключать нужно строго по инструкции производителя, а не по аналогии с остальной системой.
Ещё одна ошибка — устанавливать термостатическую головку на обратный трубопровод. Радиатор в этом случае прогревается неравномерно и медленнее реагирует на изменение температуры в комнате, а вся система теряет часть эффективности регулировки.
Частые вопросы
Можно ли перепутать подачу и обратку при монтаже без последствий?
Система в целом будет работать, но менее эффективно: радиаторы прогреются медленнее, термостатические головки будут хуже регулировать температуру, а насос может создавать повышенный шум из-за неправильного направления потока.
Почему обратка иногда горячее подачи?
Обычно это признак засора или воздушной пробки в контуре, из-за которых теплоноситель циркулирует не так, как задумано. Стоит проверить систему на завоздушенность и прочистить фильтр грязевик, если он установлен.
Где на батарее находится подача, а где обратка?
Зависит от типа подключения. При нижнем подключении подача обычно сверху, обратка снизу; при диагональном — подача с одной стороны сверху, обратка с противоположной снизу. Точную схему для конкретной модели радиатора уточняйте в инструкции производителя.
Нужно ли для этого специально вызывать мастера?
Для простого определения — нет, достаточно термометра и осмотра патрубков котла. Мастера стоит вызывать, если система работает нестабильно, есть подозрение на завоздушенность, засор или неправильный монтаж коллектора.
