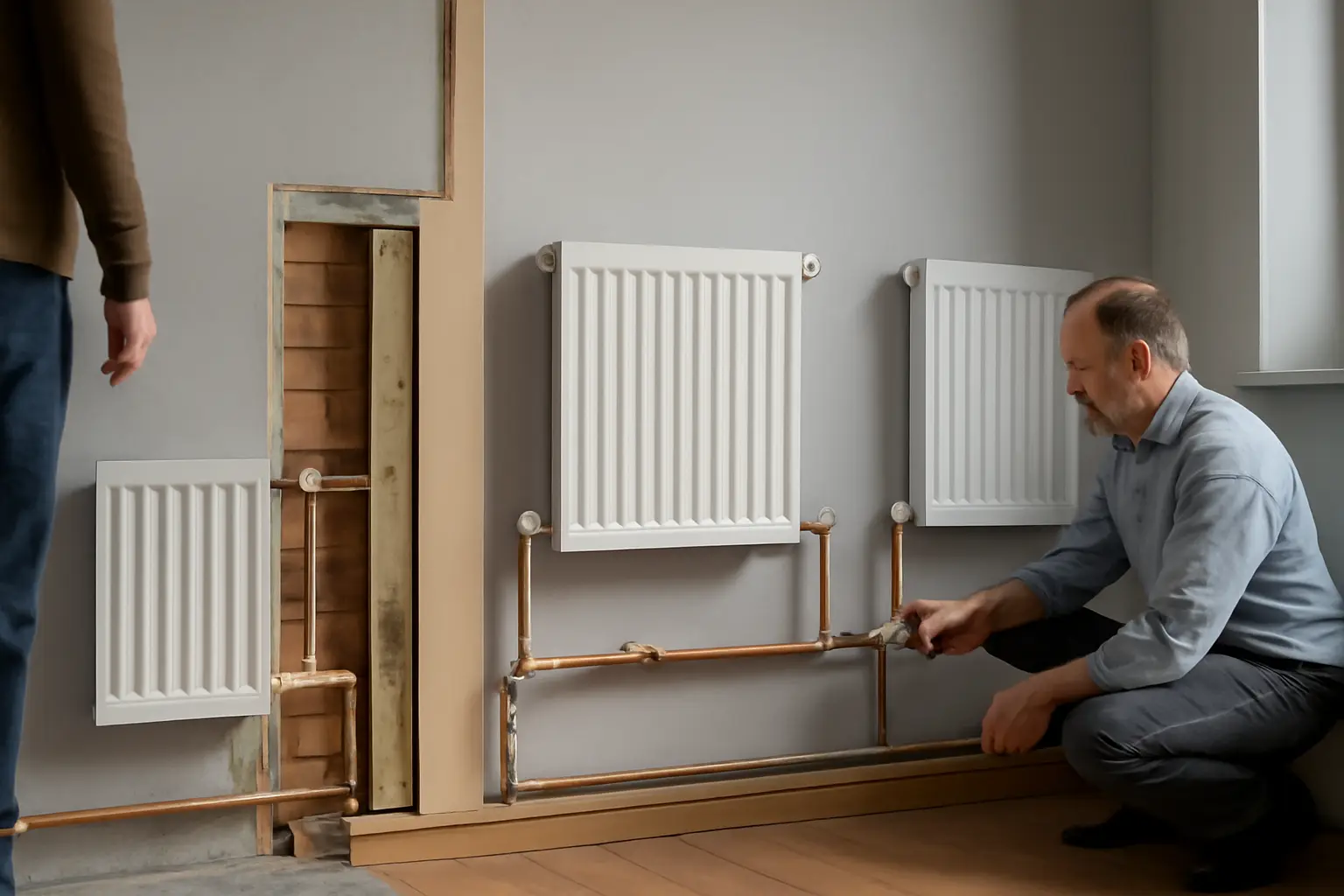

Какая схема подключения радиаторов самая эффективная
Самой эффективной по теплоотдаче считается диагональная схема подключения радиатора: подача сверху с одной стороны, обратка снизу с противоположной. При такой разводке теплоноситель проходит через все секции батареи равномерно, и потери мощности не превышают 2–3%. Боковое подключение с обеих сторон сверху даёт похожий результат только на коротких радиаторах — до 10–12 секций, дальше теплоотдача падает заметно. Нижнее и седельное подключения удобнее с точки зрения скрытой разводки труб, но проигрывают диагонали по мощности на 12–20%.
Почему диагональная схема выигрывает по теплоотдаче
Принцип диагонального подключения основан на естественном движении теплоносителя. Горячая вода поступает сверху, стремится вверх по всей ширине радиатора, отдаёт тепло и постепенно опускается к обратке на противоположной стороне снизу. За счёт разницы точек входа и выхода поток равномерно распределяется по всем секциям, включая дальний край батареи. На радиаторах длиной более 12–14 секций именно эта схема удерживает температуру по всей длине без ощутимого перепада между краями.
Отклонение от диагонали, когда подача и обратка находятся с одной стороны сверху и снизу, называется боковым подключением. Оно проще в монтаже, но на длинных радиаторах дальняя часть секций прогревается слабее — теплоноситель просто не успевает дойти до края с той же температурой.
Боковое подключение: где оно оправдано
Боковая схема — подача и обратка с одной стороны, сверху и снизу — остаётся самой распространённой в квартирах и частных домах благодаря простоте разводки. На радиаторах до 10–12 секций разница в теплоотдаче с диагональю минимальна, около 2–5%, и заметить её без приборов сложно. Проблема начинается на длинных радиаторах или при подключении алюминиевых и биметаллических моделей с узкими внутренними каналами: чем длиннее батарея, тем сильнее падает температура у дальнего торца.
Читайте по теме: Диаметр трубы для подключения радиаторов отопления.
Боковое подключение хорошо сочетается с однотрубной системой отопления и с радиаторами, где трубы удобнее развести с одной стены. Для больших чугунных батарей с 16 и более секциями схему обычно не выбирают из-за неравномерного прогрева.
Нижнее и седельное подключение
Нижняя подводка — обе трубы заходят в радиатор снизу, часто через встроенный термостатический клапан. Такая схема даёт наибольшую свободу при скрытой разводке труб в полу или в плинтусе, поэтому её часто выбирают для тёплого дизайна помещения без видимых труб. Плата за удобство — снижение теплоотдачи на 15–20% относительно диагонали, так как холодный теплоноситель после отдачи тепла остаётся в нижней части секций и хуже поднимается вверх.
Седельное подключение, известное как схема «Танки» или подключение с нижним подводом через специальный узел, устроено немного иначе: подача заходит в нижний коллектор радиатора и через внутренний канал поднимается к верхнему, распределяясь по секциям сверху вниз. Такая конструкция частично компенсирует недостатки обычной нижней подводки и снижает потери теплоотдачи до 7–10%, но требует радиатора со специальной внутренней перегородкой и, как правило, дороже в закупке.
Сравнение схем подключения
| Схема | Потери теплоотдачи | Удобство скрытой разводки | Оптимальная длина радиатора |
|---|---|---|---|
| Диагональная | 2–3% | среднее | любая, включая 20+ секций |
| Боковая | 2–5% на коротких, до 15% на длинных | хорошее | до 10–12 секций |
| Седельная (Танки) | 7–10% | отличное | любая |
| Нижняя | 15–20% | отличное | до 10 секций |
Влияние типа системы отопления на выбор схемы
Эффективность схемы подключения зависит не только от самого узла, но и от того, однотрубная или двухтрубная система смонтирована в доме. В двухтрубной системе каждый радиатор получает теплоноситель напрямую от общего стояка примерно одинаковой температуры, поэтому разница между диагональной и боковой схемой ощущается слабее — обе работают достаточно ровно. В однотрубной системе, особенно в многоэтажных домах старой застройки, температура теплоносителя падает по ходу движения от одного радиатора к другому, и здесь диагональное подключение позволяет частично компенсировать это падение за счёт более полного использования тепла внутри каждой батареи.
При установке насосной группы или коллектора с балансировочными клапанами разница между схемами сглаживается ещё сильнее: циркуляционный насос обеспечивает достаточный напор для любой конфигурации подводки, и потери в 5–10% становятся менее критичными для общего комфорта в помещении.
Частые ошибки при выборе схемы подключения
Самая распространённая ошибка — выбор нижней подводки для длинного радиатора ради эстетики, без учёта потери мощности. В итоге приходится ставить радиатор с запасом по паспортной теплоотдаче на 15–20%, что увеличивает расходы на сам прибор. Вторая ошибка — установка бокового подключения на большом чугунном радиаторе старого образца, где секции соединены узкими каналами: дальние секции остаются едва тёплыми, а перепад температуры на ощупь достигает 10–15 градусов.
Третья частая ситуация — подключение по диагонали без учёта направления движения теплоносителя в системе. Если перепутать подачу и обратку местами, схема формально останется диагональной, но эффективность снизится почти до уровня бокового подключения, а иногда ниже. Перед монтажом стоит уточнить в паспорте радиатора и в проекте системы, с какой стороны идёт подача, и свериться со схемой разводки труб в доме.
Частые вопросы
Можно ли переделать боковое подключение на диагональное без замены труб?
Обычно да, если трубы подведены к радиатору с возможностью развести подачу и обратку по разным углам батареи. Потребуется перенести одну из труб на противоположную сторону снизу или сверху и добавить перемычку либо удлинить существующую трубу. Работа сравнима по сложности с обычной заменой радиатора и занимает несколько часов.
Влияет ли схема подключения на расход газа или электричества на отопление?
Влияет незначительно, в пределах нескольких процентов от общего потребления. Основная экономия достигается за счёт утепления дома, настройки котла и балансировки системы, а схема подключения радиатора отвечает в первую очередь за равномерность прогрева самой батареи, а не за общий расход топлива.
Подходит ли диагональная схема для радиаторов с термоголовкой?
Да, термостатический клапан устанавливают на подающую трубу независимо от того, диагональная это схема, боковая или нижняя. Единственное условие — клапан должен находиться на линии подачи, а не на обратке, иначе регулировка температуры будет работать с задержкой и менее точно.
Что выбрать для радиатора с 24 секциями в частном доме?
Для такого радиатора диагональная схема практически безальтернативна: боковое и нижнее подключение приведут к заметному перепаду температуры между краями батареи. Если важна скрытая разводка труб, стоит рассмотреть седельное подключение — оно почти не уступает диагонали и совместимо с прокладкой труб в полу.
