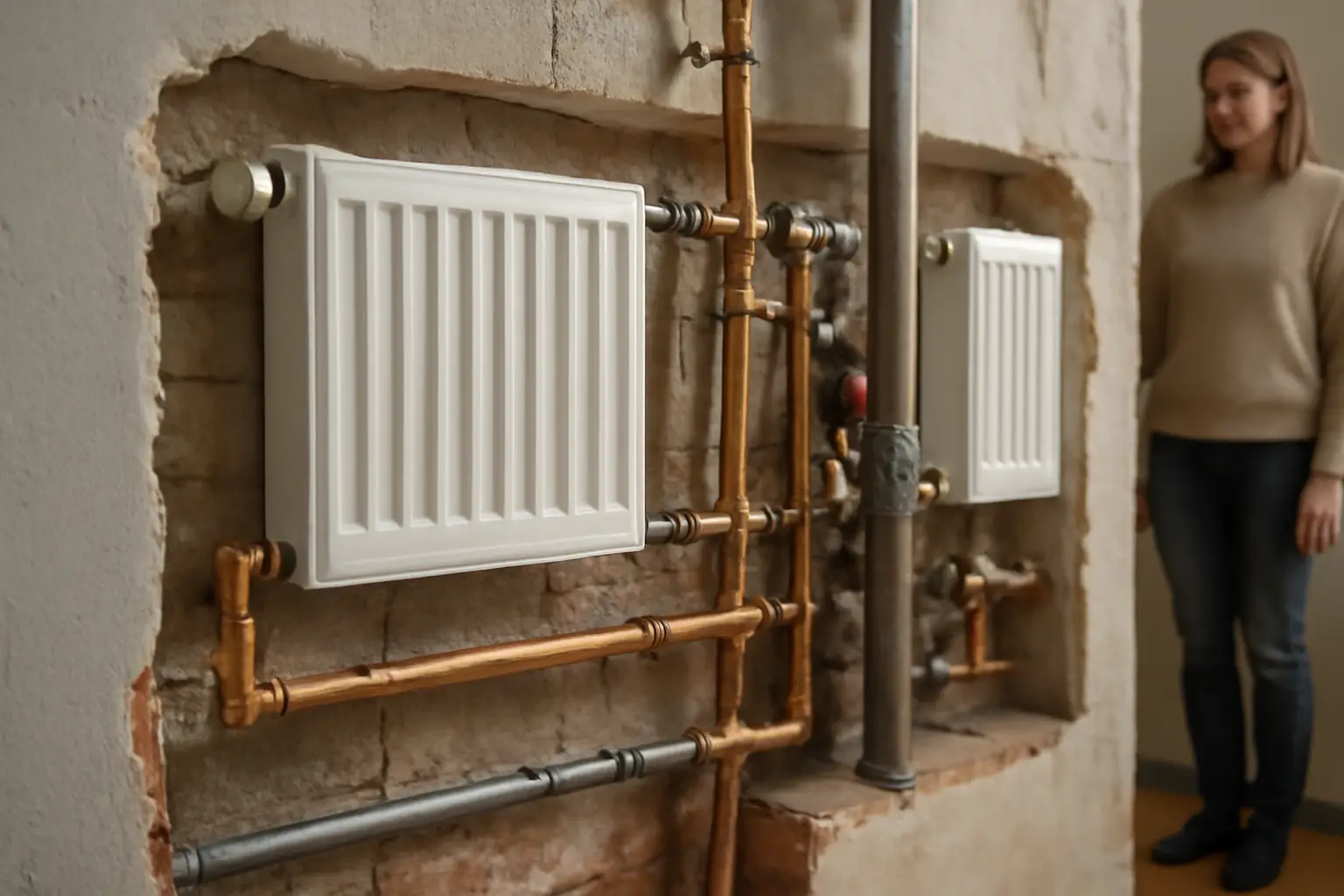

Схемы подключения радиаторов отопления: 6 вариантов

Обновлено 4 сентября 2026 г. · Радиаторы и батареи

Всего для квартиры применяют шесть основных схем подключения радиаторов отопления. Если разбираться некогда: при боковом подводе труб с одной стороны батареи в двухтрубной системе почти всегда подходит боковое одностороннее подключение — это самый частый и самый эффективный по теплоотдаче вариант для типовой квартиры. Дальше — по каким признакам выбирать остальные варианты и когда без них не обойтись.

По типу системы в доме

Двухтрубная боковая схема

Подача и обратка подходят к радиатору с одной стороны, сверху и снизу одного и того же торца. Это классика для домов с двухтрубной системой отопления, где на каждом этаже есть отдельная труба подачи и отдельная — обратки.

Схема даёт максимальную теплоотдачу секций — почти 100% от паспортной мощности радиатора, если он не длиннее 10-12 секций. На более длинных батареях дальний край начинает остывать, потому что вода идёт по кратчайшему пути через ближние секции. В этом случае лучше рассмотреть диагональное подключение.

Диагональная схема

Подача подключается сверху с одной стороны, обратка — снизу с противоположной. Вода проходит через весь радиатор по диагонали, прогревая его равномерно от края до края.

Такое подключение оправдано на длинных радиаторах — от 12 секций и больше, а также на панельных стальных батареях большой длины. На короткой чугунной секции из шести-восьми звеньев разница с боковой схемой почти не заметна, а монтаж диагонали сложнее: трубу обратки нужно тянуть через всю стену или прятать в пол.

Однотрубная схема («ленинградка»)

Все радиаторы на этаже или в квартире висят на одной трубе, которая идёт по кругу: подача и обратка совмещены. Вода последовательно проходит через каждую батарею и постепенно остывает.

Такая разводка встречается в старых домах и в частных одноэтажных постройках, где не стали делать вторую трубу ради экономии материала и работы. Минус — неравномерный прогрев: последний по ходу воды радиатор ощутимо холоднее первого. Компенсируют это увеличением числа секций на дальних батареях или установкой байпасов с термоголовками, чтобы регулировать каждую точку отдельно.

По способу подключения к самому радиатору

Нижнее подключение

Оба патрубка — подачи и обратки — расположены в нижней части радиатора, трубы прячут в стяжку пола или в короб у плинтуса. Это решение выбирают, когда важен внешний вид: трубы не видны, стена под окном свободна.

Теплоотдача при нижнем подключении на 10-15% ниже, чем при боковом или диагональном, из-за особенностей циркуляции внутри секций. Для панельных радиаторов с внутренними каналами конвекции разница меньше — многие модели специально проектируют под нижнее подключение, и производитель указывает это в паспорте изделия. Перед покупкой стоит свериться с документацией на конкретную модель, а не ориентироваться на общее правило.

Седельное подключение (одностороннее нижнее)

Обе трубы подходят с одной стороны и снизу, часто через специальный узел — седло, встроенное прямо в радиатор при изготовлении. Такая конструкция типична для алюминиевых и биметаллических радиаторов с усиленной торцевой секцией.

Схема удобна для скрытой разводки труб в полу, когда обе трубы идут из одной точки — например, от коллектора под окном. Разница с обычным нижним подключением в том, что подача и обратка не разнесены по разным сторонам радиатора, а значит проще подвести обе трубы из одного канала в стяжке.

Дополнительные варианты для нестандартных условий

Схема с байпасом и термостатическим клапаном

К любой из перечисленных схем добавляют байпас — перемычку, которая позволяет перекрыть или прикрутить радиатор без остановки всей ветки отопления. На байпас ставят термостатический клапан, чтобы регулировать температуру в комнате вручную или автоматически.

Без байпаса в однотрубной системе перекрыть один радиатор нельзя — остановится весь стояк. В двухтрубной системе байпас не обязателен технически, но термоклапан всё равно ставят почти всегда: без него радиатор невозможно прикрутить при жаре или для замены секции без слива системы на весь дом.

Комбинированная схема с нижним разводящим коллектором

Труба подачи проходит скрыто в полу или в плинтусном канале, к каждому радиатору от неё идёт отдельная подводка через терморегулятор, обратка собирается в общий коллектор. По сути это гибрид двухтрубной и лучевой разводки, характерный для квартир с индивидуальным отоплением или после капитального ремонта с заменой всей системы.

Такая схема даёт точную регулировку каждой комнаты отдельно и полностью скрытые трубы, но требует продуманного проекта на этапе ремонта: менять разводку после укладки стяжки и напольного покрытия дорого и трудоёмко. Разумно закладывать эту схему только при полной переделке системы отопления, а не при обычной замене старых батарей.

Частая ошибка при выборе схемы подключения радиаторов отопления в квартире — ставить диагональ или нижнее подключение «на всякий случай», без расчёта конкретного радиатора и без учёта того, как уже разведены трубы в квартире. Если трубы подачи и обратки уже стоят с одной стороны от прежнего радиатора, разумно сохранить боковую или седельную схему, а не переделывать стены и пол под диагональ. Смена схемы подключения всегда означает штробление стен или вскрытие стяжки, поэтому решение лучше принимать один раз, с учётом длины радиатора, материала и типа существующей разводки в доме.
