Радиатор с нижним подключением: схема монтажа за 7 шагов

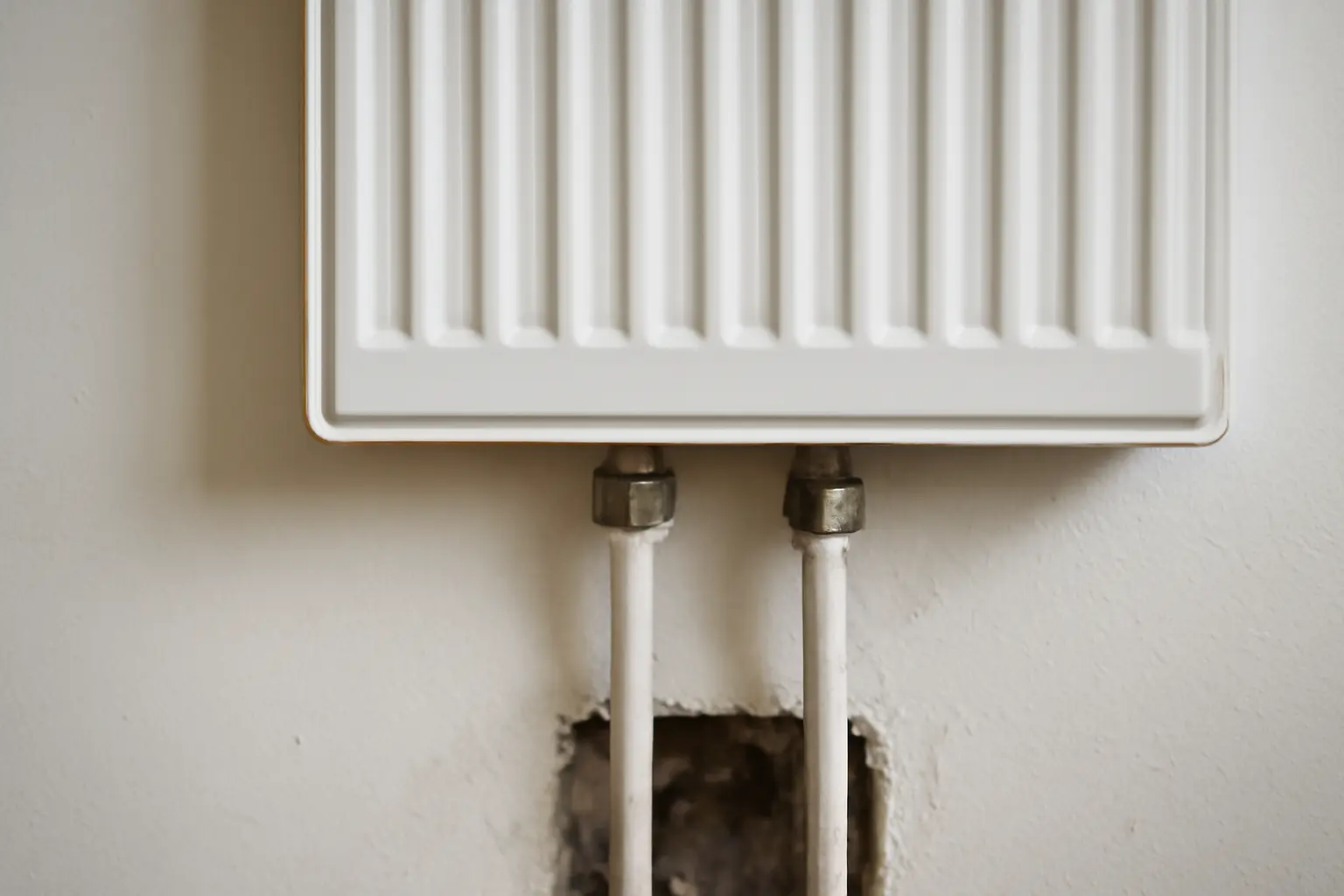

Радиатор с нижним подключением монтируется по схеме, где подача и обратка выведены снизу батареи, а не с торцов: труба подачи заходит в правый или левый нижний патрубок через встроенный термостатический клапан, обратка — в соседний. Внутри секций стоит вертикальная перегородка, которая направляет теплоноситель через весь радиатор, поэтому такая схема почти не теряет в мощности по сравнению с боковым подключением.
Что понадобится
- Радиатор с нижним подключением и встроенным клапаном (уточняется в паспорте изделия)
- Термостатическая головка или ручной вентиль
- Кран Маевского или автоматический воздухоотводчик
- Запорный вентиль на обратке
- Крепёжные кронштейны, дюбели, уровень
- Фитинги под тип труб — металлопластик, полипропилен или медь
- Разводной ключ, ФУМ-лента или лён с пастой
Порядок подключения радиатора с нижним подключением
- Определите расположение труб. У большинства моделей с нижним подключением подача и обратка симметричны, поэтому расположение труб в полу или стене должно совпадать с расстоянием между патрубками радиатора — это указано в паспорте изделия.
- Установите кронштейны на стену по уровню, отступив от пола 10–12 см и от подоконника 8–10 см. Радиатор должен висеть строго горизонтально, иначе воздух будет скапливаться в одной секции.
- Навесьте радиатор на кронштейны и проверьте, что нижние патрубки точно совпадают с выводами труб. Небольшое смещение компенсируют эксцентрики или гибкие подводки, но перекос больше пары сантиметров исправить сложно.
- Вкрутите в один из нижних патрубков термостатический клапан или ручной вентиль на подаче. Второй патрубок снизу — это обратка, туда ставится обычный запорный вентиль без термоголовки.
- Установите кран Маевского в верхнюю пробку радиатора — с его помощью потом стравливается воздух. Если система с автоматическим воздухоотводчиком, его можно поставить сразу в верхний штуцер.
- Соедините клапан и вентиль с трубами подачи и обратки через фитинги, подходящие под материал трубы. Резьбовые соединения герметизируют лентой или льном с пастой, не пережимая — трещина в корпусе клапана не ремонтируется.
- Откройте вентили и заполните систему теплоносителем. Через кран Маевского стравите воздух, дождавшись равномерной струи воды без пузырей.
- Проверьте нагрев радиатора рукой по всей длине — от клапана до дальнего края. Если дальняя часть холоднее ближней, в системе остался воздух или клапан приоткрыт недостаточно.
Когда схема не работает и частые ошибки
Нижнее подключение чувствительно к точности монтажа больше, чем боковое или диагональное. Основная причина проблем — перекос радиатора при навеске: даже небольшой наклон нарушает внутреннюю циркуляцию через перегородку, и часть секций остаётся холодной независимо от того, насколько открыт клапан.
Вторая частая ошибка — путают подачу и обратку местами. В некоторых моделях это не критично из-за симметричной внутренней схемы, но в моделях с направленным потоком радиатор в этом случае не прогревается больше чем на треть длины. Проверяется по паспорту или маркировке на корпусе.
Третья ошибка — экономия на воздухоотводчике или его отсутствие. В нижнем подключении воздух скапливается в верхней части секций и без крана Маевского его оттуда не выгнать циркуляцией — радиатор будет холодным сверху постоянно, а не только после заполнения системы.
Если радиатор не прогревается после всех проверок, а система однотрубная с большим количеством приборов на одной ветке, проблема может быть не в монтаже конкретной батареи, а в гидравлической разбалансировке всего контура. В этом случае помогает установка балансировочных клапанов на соседних радиаторах, а не переделка одного узла подключения.
Для двухтрубных систем с принудительной циркуляцией нижнее подключение обычно работает без нареканий при аккуратном монтаже. Для гравитационных систем без насоса эффективность нижнего подключения ниже — там лучше уточнять у производителя радиатора или у специалиста по отоплению, подходит ли конкретная модель для самотёчной системы.
Частые вопросы
Можно ли подключить обычный радиатор снизу без встроенного клапана?
Технически можно через боковой ниппель с переходом, но эффективность падает заметно — теплоноситель проходит только через одну-две ближние секции, а дальняя часть радиатора почти не участвует в теплообмене. Для полноценного нижнего подключения нужен радиатор, спроектированный именно под такую схему, с внутренней перегородкой.
Почему радиатор с нижним подключением холодный сверху?
Чаще всего это воздух, который не стравили через кран Маевского. Реже — недостаточный напор в системе или засор в клапане подачи. Первым делом стравите воздух, если не помогло — проверьте, полностью ли открыт термостатический клапан.
Чем нижнее подключение отличается от диагонального по эффективности?
При равных прочих условиях диагональное подключение показывает теплоотдачу на несколько процентов выше за счёт более прямого пути теплоносителя. На практике эта разница почти не ощущается в жилой комнате, но нижнее подключение выигрывает эстетически — трубы скрыты в полу или за плинтусом.
Нужен ли байпас при нижнем подключении радиатора?
В однотрубных системах байпас обязателен — без него при закрытом термостатическом клапане циркуляция во всей ветке останавливается. В двухтрубных системах байпас не нужен, там каждый радиатор подключён отдельно к подаче и обратке.
