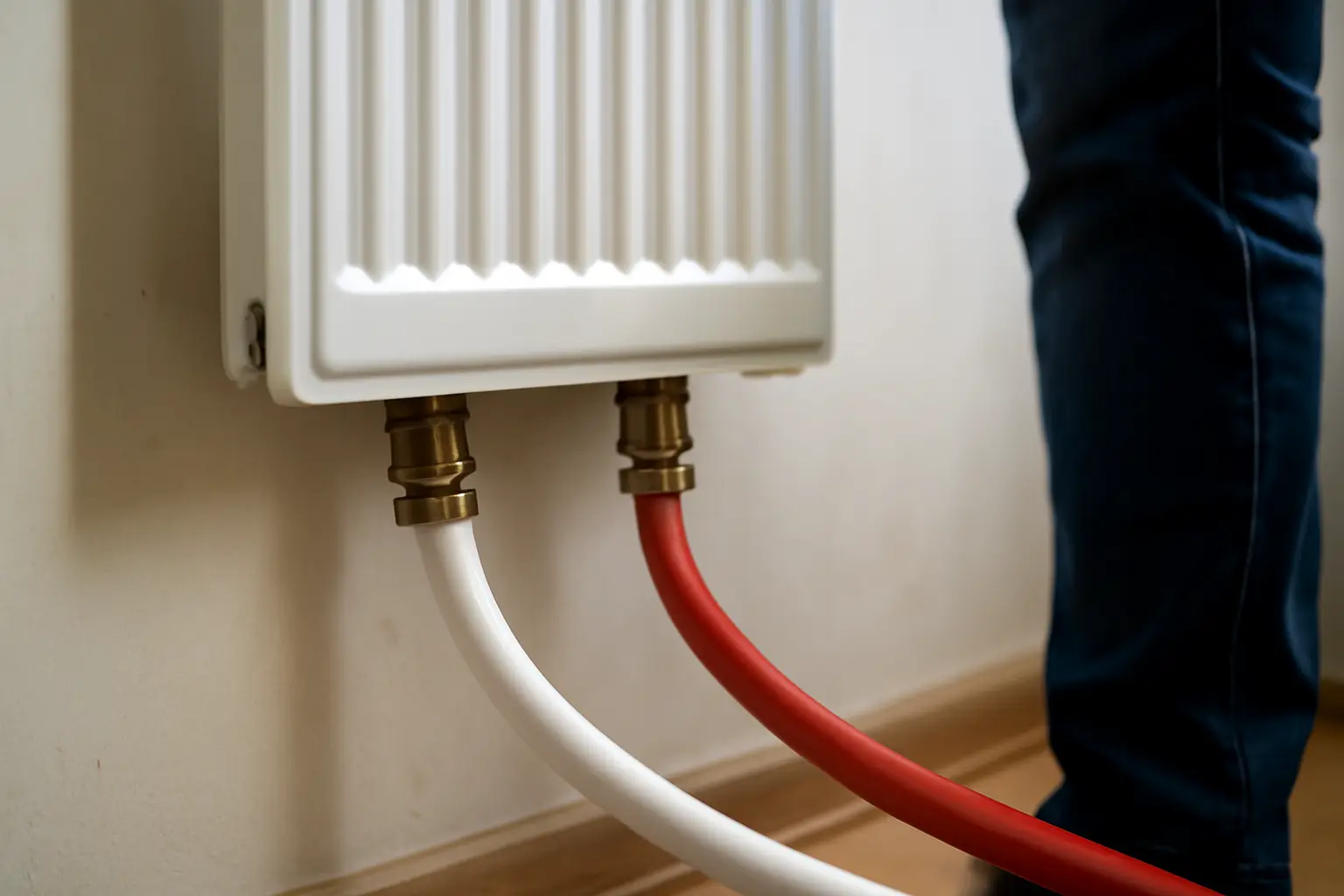

Подключение радиатора с нижним подключением трубой из сшитого полиэтилена
Радиатор с нижним подключением сшитая труба соединяется через резьбовой узел с обжимным или пресс-фитингом: трубу заводят в пол или в короб, выводят на нужной высоте и стыкуют с угловым или прямым переходником радиатора. Сама труба из PEX жёсткого крепления не держит, поэтому её всегда фиксируют к основанию и закрывают гильзой в местах прохода через стяжку.
От чего зависит схема подключения
Нижнее подключение бывает боковым (оба патрубка с одной стороны, часто со встроенным термостатическим клапаном) и центральным, когда подача и обратка выходят по центру батареи. Тип определяет, какой фитинг нужен на конце PEX-трубы — прямой, угловой на 90° или разъёмный с накидной гайкой под резьбу радиатора 1/2" или 3/4".
Второй фактор — способ прокладки. Труба может идти в стяжке, в штробе стены или открыто вдоль плинтуса в коробе. От этого зависит, нужна ли гофрозащита, компенсационная петля на температурное расширение и ревизионный люк для доступа к соединению.
Читайте по теме: Сшитый полиэтилен: как соединяется труба, 4 способа монтажа.
Что учесть перед монтажом
- PEX подходит только для систем с рабочей температурой до 90–95°C — для большинства бытовых отопительных контуров этого достаточно, но паспорт трубы стоит проверить.
- Соединение с радиатором делают только через металлический фитинг: резьба непосредственно на полиэтилен не нарезается.
- Каждый стык, спрятанный в стяжку, должен остаться доступным — либо гильза с ревизией, либо разъём выведен в короб.
- Кислородный барьер (слой EVOH) в трубе обязателен для систем с металлическими элементами — иначе радиатор и котёл быстрее коррозируют.
Вопросы и ответы
Какой фитинг нужен для стыка PEX-трубы и радиатора
Чаще используют пресс-фитинг под инструмент конкретного производителя трубы либо обжимной (компрессионный) фитинг, который можно собрать вручную гаечным ключом. Пресс-соединение надёжнее и держит давление стабильнее, но требует пресс-клещей нужного профиля. На конце фитинга — резьбовой переходник под патрубок радиатора, обычно 1/2 дюйма.
Нужен ли компенсатор расширения на трубе
Да, если труба проложена жёстко и без свободного хода. PEX удлиняется при нагреве заметнее металла, и на прямых участках длиной больше 2–3 метров закладывают петлю или используют скользящую гильзу. Без компенсации труба может выдавить фитинг или потянуть радиаторный узел.
Можно ли соединять сшитый полиэтилен напрямую с металлопластиком или медью
Можно, через переходной фитинг с двумя разными посадочными частями — с одной стороны под PEX, с другой под металлопластик или медную трубу нужного диаметра. Прямого бесшовного соединения материалов не существует, всегда нужен промежуточный узел.
Как заделать трубу в стяжку под радиатор
Трубу укладывают в защитной гофре, стыки выносят выше уровня стяжки — в короб, нишу или сразу под радиаторный узел, доступный после отделки. Заливать разъёмное соединение бетоном не стоит: при течи придётся вскрывать пол.
Что делать, если после монтажа течёт в месте фитинга
Сначала проверяют затяжку гайки — для обжимных фитингов это частая причина. Если течь не прекращается, соединение разбирают, осматривают О-кольцо или конус на повреждения и собирают заново, иногда с новым уплотнением. Пресс-фитинг при протечке обычно означает, что обжим сделан не до конца или профиль клещей не подошёл — такой узел меняют целиком.
Подходит ли сшитый полиэтилен для двухтрубной системы отопления
Подходит, причём именно нижнее подключение с двумя раздельными трубами (подача и обратка) чаще встречается в двухтрубных схемах с коллекторной разводкой. Каждый радиатор получает свою пару труб от распределительного узла, что упрощает регулировку и ремонт без отключения всей системы.
Какие ошибки чаще встречаются при таком монтаже
Самая частая — использование неподходящего фитинга или трубы без кислородного барьера в системе с чугунными или стальными радиаторами. Вторая ошибка — жёсткая заделка стыка в стяжку без ревизии. Третья — недостаточная фиксация трубы перед заливкой, из-за чего она смещается и радиатор встаёт с перекосом относительно выводов.
