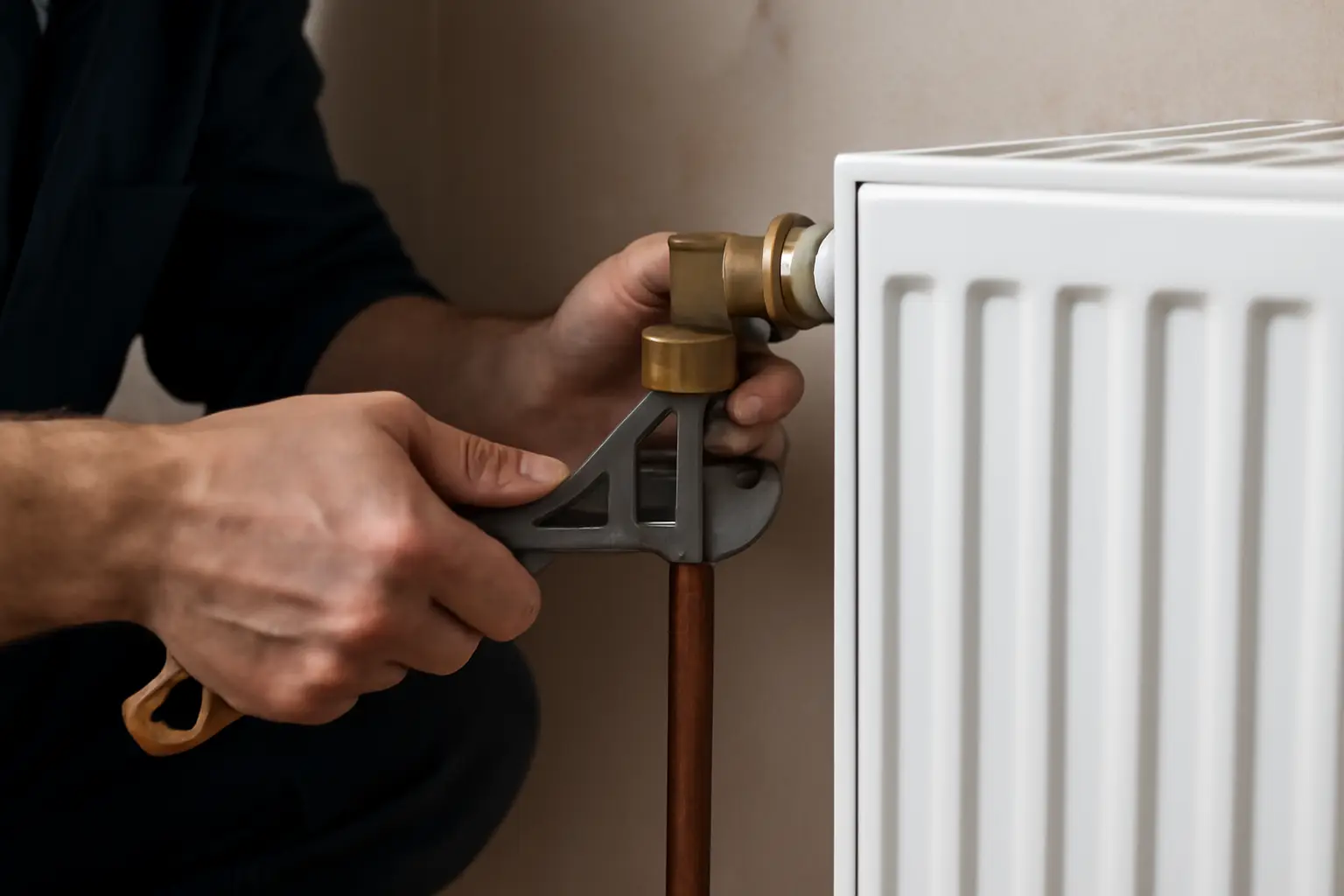

Соединение радиатора отопления с трубой: виды и монтаж
Радиатор соединяют с трубой через резьбовой фитинг, пресс-соединение, компрессионный узел или сварку — выбор зависит от материала трубы и типа радиатора. Стальные и алюминиевые батареи чаще подключают резьбой через американку (сгон), полипропилен и медь — сваркой или пайкой, металлопластик и PEX — компрессионными или пресс-фитингами. От качества этого узла зависит герметичность всей системы: именно здесь чаще всего появляются течи после запуска отопления.
Резьбовое соединение и американка
Классический способ подключения радиатора — резьбовой узел с разъёмной гайкой, которую называют американкой или сгоном. Она позволяет снять батарею без разрезания трубы: достаточно открутить гайку. Радиатор всегда подключают через американку, а не напрямую резьбой на резьбу — иначе демонтаж потребует срезать соединение болгаркой.
Читайте по теме: Как соединить две батареи отопления между собой: биметаллические радиаторы.
Резьба на американке коническая или цилиндрическая, в зависимости от производителя фитинга. Герметизируют её льном с уплотнительной пастой либо ФУМ-лентой. Внутри самого узла обычно стоит плоская прокладка — паронитовая или силиконовая, она держит давление даже без дополнительной подмотки.
Пресс-фитинги для металлопластика и PEX
Для труб из металлопластика и сшитого полиэтилена (PEX) соединение с радиатором делают через пресс-фитинг: трубу надевают на латунный ниппель фитинга, надвигают гильзу и обжимают специальным прессом. Соединение неразъёмное, но очень надёжное — при правильном обжиме течёт крайне редко. Обратная сторона — без пресс-клещей самому не собрать, нужен инструмент под конкретный диаметр гильзы.
Компрессионный (обжимной) фитинг работает иначе: труба зажимается кольцом при закручивании гайки вручную или гаечным ключом. Такой вариант удобен, если пресс-клещей нет, но со временем соединение может слегка ослабевать и требует периодической подтяжки, особенно в первый год после монтажа.
Сварка и пайка: сталь, полипропилен, медь
Стальные трубы к панельным радиаторам иногда подваривают напрямую — это делают только на этапе замены всей разводки, потому что демонтаж такого узла требует резки металла. Полипропиленовые трубы сваривают раструбным паяльником: муфту или переходник на резьбу нагревают вместе с трубой и соединяют без резьбового узла до самого радиатора, а резьбовая часть с американкой ставится уже на конце, у батареи.
Медные трубы паяют капиллярной пайкой с фитингом-переходником на резьбу. Медь плохо сочетается с алюминиевыми радиаторами напрямую из-за электрохимической коррозии, поэтому между медной трубой и алюминиевой секцией обычно ставят латунный или стальной переходник.
Схема подключения и тип узла
Способ соединения радиатора с трубой напрямую связан со схемой подключения. При боковом подключении подводки труб идут с одной стороны радиатора сверху и снизу, и там же монтируются оба резьбовых узла. При диагональном — подача сверху с одной стороны, обратка снизу с другой, узлы разнесены. При нижнем подключении (característico для радиаторов с интегрированным термоклапаном, встроенным в нижний коллектор) обе трубы заходят снизу, а сам узел соединения скрыт в коробе радиатора — там используется специальный переходник производителя, и подобрать замену не всегда просто.
В однотрубных системах с байпасом на подводке добавляется тройник и байпасная перемычка — это влияет на набор фитингов, но не на принцип соединения самого радиатора с трубой.
Уплотнение и герметизация узла
Резьбовые соединения герметизируют льняной прядью с пастой (герметик не даёт льну гнить и держит давление лучше самого волокна) или ФУМ-лентой. Лён с пастой предпочтителен на трубах с крупным шагом резьбы и на соединениях, которые могут разбираться и собираться заново несколько раз — паста легче убирается и наматывается снова. ФУМ-лента быстрее в монтаже, но хуже держит на резьбе большого диаметра и при частой разборке крошится.
На плоских прокладках американки важно не перетягивать гайку сверх нормы: пластик или силикон продавливается, металл сминается, и следующая протяжка уже не спасает — прокладку меняют.
| Тип соединения | Труба | Инструмент | Разборность |
|---|---|---|---|
| Резьба + американка | сталь, металлопласт с переходником | трубный ключ, лён/ФУМ | разборное |
| Пресс-фитинг | металлопластик, PEX | пресс-клещи | неразборное |
| Компрессионный фитинг | металлопластик, PEX | гаечный ключ | разборное |
| Сварка раструбная | полипропилен | паяльник для труб | неразборное |
| Капиллярная пайка | медь | горелка, флюс | неразборное |
Частые ошибки при монтаже
- Радиатор подключают без американки — прямой резьбой к трубе, из-за чего демонтаж превращается в разрезание металла болгаркой.
- Пресс-фитинг обжимают клещами не своего типоразмера или с деформированной гильзой — соединение держит на глаз, а через месяц потеет.
- Лён наматывают против направления резьбы, и при закручивании волокно сбивается, а не уплотняет зазор.
- Перетягивают гайку американки динамометрическим или газовым ключом «на глазок» — прокладка продавливается, узел начинает подтекать сразу после первого нагрева системы.
- Совмещают медную трубу с алюминиевым радиатором без переходника — со временем контакт разных металлов даёт электрохимическую коррозию в месте соединения.
Частые вопросы
Можно ли подключить радиатор без американки?
Технически можно, но тогда для снятия батареи придётся резать резьбовое соединение — а при следующем монтаже нарезать резьбу заново или менять кусок трубы. Американку ставят именно для того, чтобы радиатор снимался и ставился обратно без вмешательства в трубу.
Течёт соединение радиатора с трубой — что делать первым делом?
Систему нужно остановить и сбросить давление на этом участке, иначе подтяжка гайки под давлением бесполезна. Дальше смотрят на источник: если течёт по резьбе — перематывают лён или ФУМ-ленту, если из-под гайки американки — проверяют и при необходимости меняют плоскую прокладку.
Какой герметик лучше для соединения радиатора: лён или ФУМ-лента?
Для узлов, которые разбирают редко и на трубах небольшого диаметра, разницы почти нет — работает и то, и другое. Лён с пастой предпочтительнее там, где узел точно будут разбирать повторно: пасту проще снять и намотать заново, а лён не крошится, в отличие от старой ленты.
Нужен ли переходник, если труба металлопластиковая, а радиатор алюминиевый?
Сам металлопластик к алюминию напрямую подключать нормально — риск гальванической коррозии есть у пары медь-алюминий, а не металлопласт-алюминий. Переходник в этом случае нужен просто как элемент фитинга под нужный диаметр и тип резьбы, а не как защита от коррозии.
