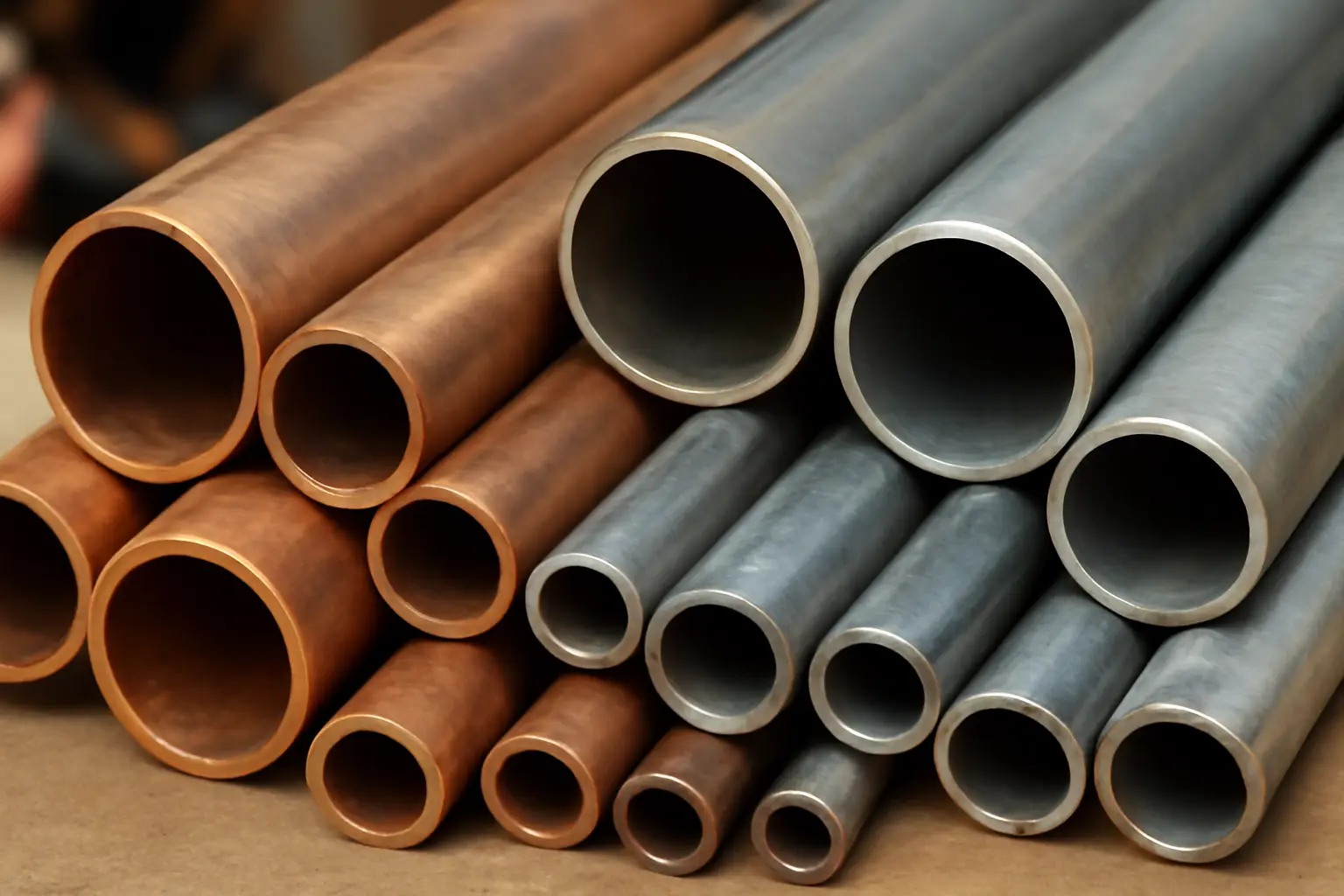

Диаметр трубы для подключения радиаторов отопления
Для подводки к одному радиатору в квартире или частном доме обычно используют трубу диаметром 15–20 мм (1/2–3/4 дюйма). Магистральные трубы, к которым подключено несколько приборов, берут крупнее — 25–32 мм. Точный диаметр трубы для подключения радиаторов отопления зависит от мощности прибора, длины участка и схемы разводки, поэтому единого числа для всех случаев не существует.
От чего зависит диаметр подводки
Главный параметр — тепловая мощность радиатора и расход теплоносителя через него. Чем выше мощность, тем больше воды должно пройти в единицу времени, а значит, требуется сечение побольше. Для типовой квартирной секции радиатора мощностью до 1,5–2 кВт хватает подводки 15 мм; для мощных приборов, длинных участков труб или систем с принудительной циркуляцией низкого напора берут 20 мм.
Материал трубы тоже влияет на выбор. У полипропилена и металлопластика внутренний диаметр меньше номинального из-за толщины стенки, поэтому трубу берут с запасом на один размер вверх по сравнению со стальной или медной аналогичного назначения. Резьбовые узлы радиатора обычно рассчитаны на 1/2 или 3/4 дюйма — этот параметр указан в паспорте прибора и определяет, каким переходником стыковать трубу.
Магистраль, стояк и подводка — разные диаметры
В системе отопления диаметр не одинаков на всех участках. Магистральный трубопровод, подающий теплоноситель на несколько радиаторов или на весь этаж, делают крупнее — 25, 32, иногда 40 мм в зависимости от суммарной нагрузки. Стояки в многоквартирных домах чаще имеют диаметр 20–25 мм. А вот подводка непосредственно к прибору — последний короткий отрезок трубы от стояка или горизонтальной ветки до радиатора — почти всегда 15–20 мм независимо от диаметра магистрали.
Уменьшение диаметра от магистрали к подводке — нормальная практика, а не ошибка монтажа. Резкое сужение создаёт локальное гидравлическое сопротивление, но на коротком участке до одного прибора это не критично. Проблемы начинаются, если занижен диаметр самой магистрали или стояка — тогда не хватает расхода на несколько радиаторов одновременно, и дальние по ходу движения теплоносителя приборы греются слабее.
Вопросы и ответы
Какой диаметр трубы нужен для подключения одного радиатора?
В большинстве случаев достаточно 15 мм (1/2 дюйма) для труб из стали или меди, либо номинала DN16–20 для полипропилена и металлопластика с учётом толщины стенки. Для мощных радиаторов или длинных подводок (более 3–4 м) лучше взять 20 мм, чтобы избежать лишнего гидравлического сопротивления.
Можно ли подключить радиатор трубой меньшего диаметра, чем магистраль?
Да, это стандартное решение: подводка почти всегда тоньше магистрали, поскольку через неё проходит теплоноситель только для одного прибора. Переход выполняют через тройник или коллектор с переходными фитингами соответствующих диаметров.
Влияет ли материал трубы на выбор диаметра?
Влияет, потому что у разных материалов разное соотношение внешнего и внутреннего диаметра при одинаковом номинальном размере. Полипропиленовая труба с толстой стенкой при внешнем диаметре 20 мм пропускает меньше теплоносителя, чем стальная труба того же номинала, поэтому иногда выбирают следующий типоразмер вверх.
Что будет, если поставить трубу слишком маленького диаметра?
Возрастёт гидравлическое сопротивление участка, снизится расход теплоносителя через радиатор, и прибор будет прогреваться хуже, особенно в холода при максимальной нагрузке на систему. В протяжённых системах с несколькими приборами это может привести к недогреву дальних радиаторов относительно ближних к котлу или стояку.
Что будет, если диаметр трубы избыточно большой?
Прямого вреда нет, но избыточный диаметр увеличивает объём теплоносителя в системе и её тепловую инерцию — она медленнее реагирует на изменение температуры. Кроме того, увеличивается расход материала и стоимость монтажа без практической пользы, особенно если насос циркуляционного контура рассчитан на меньший расход.
Как определить нужный диаметр трубы для конкретного проекта?
Расчёт ведут от суммарной тепловой мощности радиаторов на участке и допустимой скорости теплоносителя — обычно 0,3–0,7 м/с для систем с естественной циркуляцией и до 1–1,5 м/с при насосной. Для типовых квартир и частных домов с известными мощностями радиаторов такие расчёты обычно приведены в проектной документации на отопление или в рекомендациях производителя котла и радиаторов, там же указаны конкретные значения для подводки и магистрали.
Отличается ли диаметр подводки для однотрубной и двухтрубной системы?
В однотрубной системе через каждый радиатор проходит весь поток теплоносителя стояка, поэтому подводку иногда делают чуть шире, либо используют байпас с регулировочным клапаном, чтобы не снижать проток по всему стояку. В двухтрубной системе радиатор подключён параллельно, расход через него меньше, и стандартного диаметра 15–20 мм обычно достаточно без дополнительных мер.
