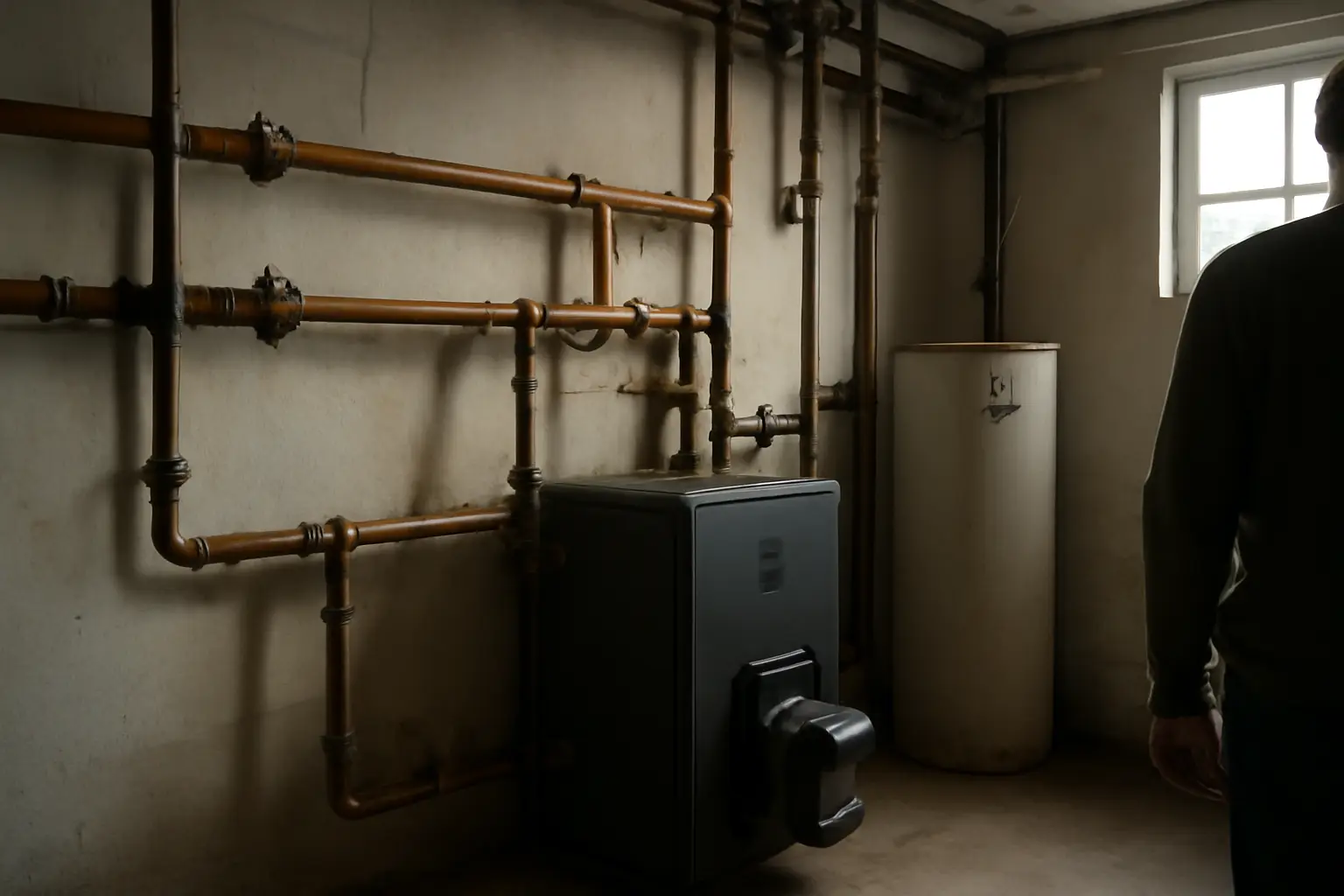

Двухтрубная система отопления: порядок монтажа
Двухтрубная система отопления монтируется путём прокладки двух независимых магистралей — подающей и обратной, к каждому радиатору подводится своя пара труб, что даёт одинаковую температуру теплоносителя на всех приборах вне зависимости от их числа и расстояния до котла.
В отличие от однотрубной разводки, где теплоноситель идёт последовательно через все радиаторы и остывает по пути, двухтрубная схема подаёт горячую воду параллельно к каждому прибору из общего коллектора или магистрали, а обратка забирает остывший теплоноситель тем же принципом. За счёт этого последний радиатор в цепочке греется почти так же, как первый.
С чего начать
- Проект или схема разводки с указанием диаметров труб и расположения радиаторов
- Расчёт тепловых потерь помещений и мощности радиаторов
- Трубы для подающей и обратной линии (полипропилен, металлопластик или медь)
- Фитинги, тройники, шаровые краны, радиаторные клапаны
- Циркуляционный насос, если система не рассчитана на естественную циркуляцию
- Расширительный бак и группа безопасности котла
- Инструмент для монтажа труб выбранного материала (паяльник, пресс-клещи или труборез)
Порядок монтажа
- Определить схему разводки: тупиковую (радиаторы подключены последовательно по кольцу) или лучевую, коллекторную (каждый радиатор — отдельной парой труб от распределительного узла). Лучевая схема требует больше труб, но проще в регулировке и ремонте.
- Рассчитать диаметры труб для каждого участка магистрали исходя из тепловой нагрузки: чем дальше участок от котла и больше радиаторов на него приходится, тем больше сечение.
- Разметить трассы прокладки труб по стенам, полу или плинтусам, учитывая уклон для систем с естественной циркуляцией и доступ к запорной арматуре.
- Установить котёл, группу безопасности, расширительный бак и циркуляционный насос согласно инструкции производителя, соблюдая направление потока.
- Проложить подающую магистраль от котла до каждого радиатора, используя тройники при тупиковой схеме или коллектор при лучевой.
- Проложить обратную магистраль параллельно подающей, соединив её с обраткой каждого радиатора и с обратным патрубком котла.
- Установить радиаторы на кронштейны, подключить к ним подающую и обратную трубы через шаровые краны и, при необходимости, терморегулирующие клапаны.
- Смонтировать воздухоотводчики в верхних точках системы и на радиаторах, установить сливные краны в нижних точках для слива теплоносителя.
- Провести гидравлические испытания под давлением, превышающим рабочее в 1,5 раза, проверить все соединения на герметичность, после чего заполнить систему теплоносителем и запустить котёл.
Частые ошибки и когда план не работает
Наиболее частая ошибка — занижение диаметра труб на магистральных участках, что приводит к недостаточному прогреву дальних радиаторов даже в двухтрубной схеме. Диаметр нужно считать по гидравлическому расчёту, а не по интуиции или диаметру подключения радиатора.
Вторая распространённая проблема — отсутствие балансировки при тупиковой разводке: без балансировочных клапанов ближние к котлу радиаторы забирают больше теплоносителя, а дальние недогреваются. Решается установкой балансировочных вентилей на каждой ветке или переходом на коллекторную схему.
Если дом большой или число радиаторов превышает 8–10, тупиковая двухтрубная система становится сложной в балансировке — в этом случае целесообразнее применять лучевую разводку с коллекторами на каждом этаже или в каждой зоне.
Монтаж без циркуляционного насоса допустим только при небольшой протяжённости труб и правильно рассчитанных уклонах; для домов площадью свыше 100–150 м² естественная циркуляция обычно не обеспечивает достаточный расход теплоносителя.
Ошибкой считается и смешение материалов труб без учёта их теплового расширения — металлопластик и полипропилен расширяются по-разному, и жёсткая фиксация без компенсаторов приводит к деформации соединений со временем.
Частые вопросы
Чем двухтрубная система лучше однотрубной?
В двухтрубной системе теплоноситель подаётся к каждому радиатору напрямую, поэтому температура на всех приборах примерно одинаковая. В однотрубной схеме вода остывает по пути от радиатора к радиатору, и последние в цепочке греются заметно слабее.
Можно ли смонтировать двухтрубную систему без насоса?
Да, при естественной циркуляции, но это требует точного соблюдения уклонов труб и ограничивает протяжённость магистралей и число радиаторов. Для многоэтажных домов и больших площадей циркуляционный насос практически обязателен.
Какой диаметр труб нужен для двухтрубной разводки?
Диаметр зависит от тепловой нагрузки участка: типично применяют трубы 20–25 мм для подводок к радиаторам и 25–32 мм и более для магистральных участков, но точное значение определяется расчётом, а не общим правилом. За справочными значениями для конкретного котла и материала труб лучше обращаться к производителю или проектной организации.
Что дороже — двухтрубная или однотрубная система?
Двухтрубная система требует больше труб и фитингов, поэтому монтаж обходится дороже на этапе материалов. Но она проще в регулировке, не требует увеличения сечения радиаторов по мере удаления от котла и в эксплуатации оказывается экономичнее за счёт равномерного прогрева.
