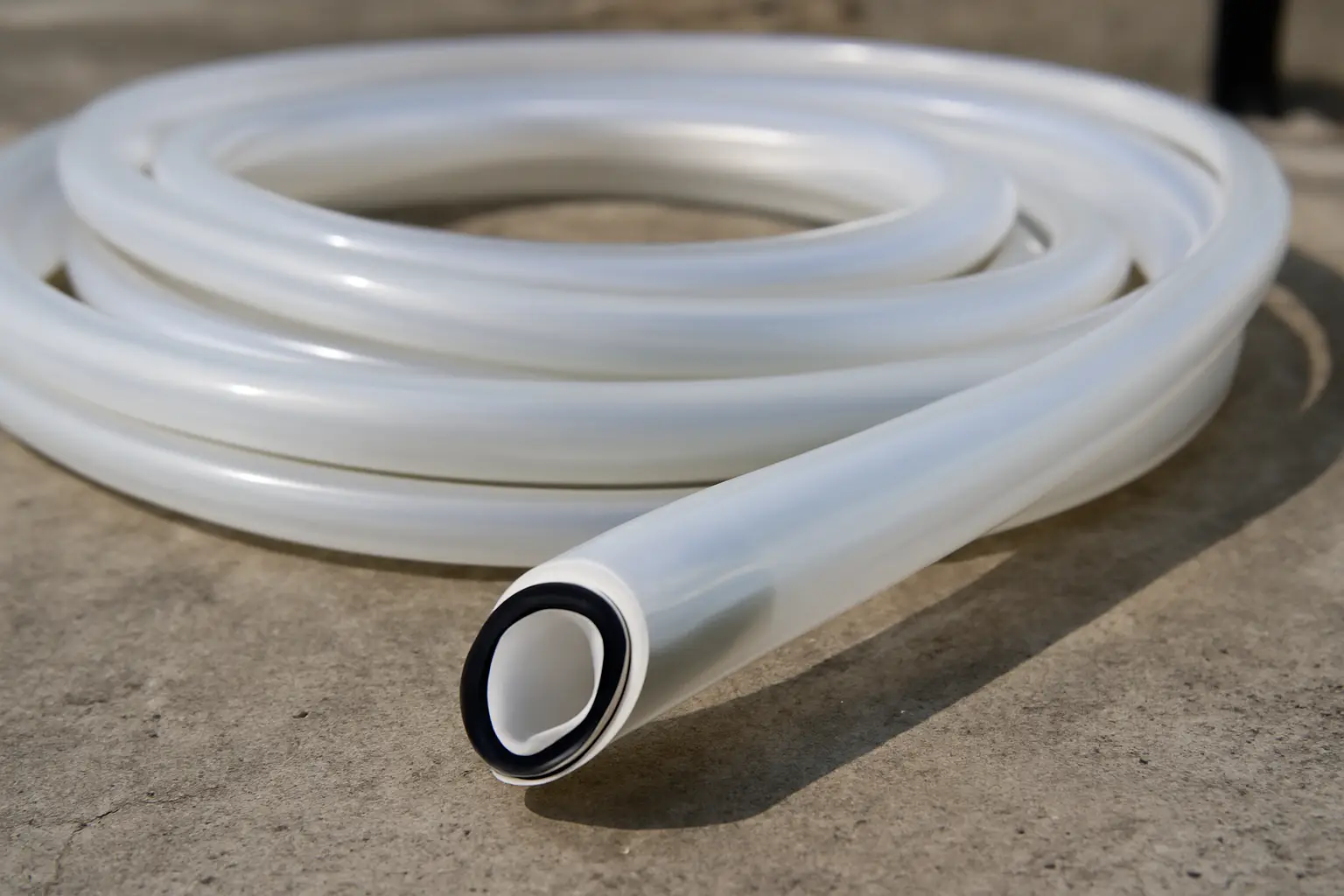

Трубы из сшитого полиэтилена: что это такое
Труба из сшитого полиэтилена (маркировка PEX или PE-X) — это труба, изготовленная из полиэтилена, молекулы которого дополнительно соединены поперечными связями. Обычный полиэтилен состоит из линейных цепочек молекул, которые при нагреве могут скользить друг относительно друга — материал размягчается и теряет форму. Сшивка создаёт трёхмерную сетку из этих цепочек, за счёт чего полиэтилен приобретает термостойкость и не деформируется при температурах, которые обычную полиэтиленовую трубу разрушили бы. Именно эта технология позволяет применять полиэтилен в системах отопления и горячего водоснабжения, где рабочая температура доходит до 90–95 °C.
- PEX — это полиэтилен с молекулярными поперечными связями, за счёт чего он выдерживает высокие температуры без деформации.
- Существует три способа сшивки: пероксидный (PE-Xa), силанольный (PE-Xb), радиационный (PE-Xc) — они дают трубы с разными характеристиками.
- Трубы гибкие, не подвержены коррозии, соединяются пресс-фитингами или надвижными гильзами, без сварки.
- Материал обладает эффектом памяти формы, что упрощает монтаж вмятин и мелких деформаций.
Способы сшивки и их обозначения
Аббревиатура PEX указывает на сам факт сшивки, но метод, которым она достигнута, обозначается буквой после дефиса. PE-Xa получают пероксидным методом (метод Энгеля): полиэтилен нагревают с перекисными добавками при высоком давлении, сшивка происходит в расплаве. Этот способ даёт наиболее равномерную структуру и максимальную степень сшивки — обычно 75–90%.
PE-Xb производят силанольным методом: в полиэтилен вводят силановые группы, а сшивка происходит уже после экструзии трубы, во влажной среде или паровой камере. Степень сшивки чуть ниже, около 65–89%, но метод дешевле и технологичнее, поэтому такие трубы чаще встречаются в бюджетном сегменте.
PE-Xc получают облучением готовой трубы электронным пучком. Сшивка происходит неравномерно — сильнее у поверхности, слабее в толще стенки, из-за чего степень сшивки редко превышает 60–70%. Такие трубы дешевле в производстве, но по механическим характеристикам обычно уступают PE-Xa.
На практике разница между методами ощутима в долговечности при постоянных высоких температурах и в стойкости к растрескиванию под нагрузкой. Для бытового отопления с типовыми режимами разница между PE-Xa и PE-Xb не критична, но для тёплых полов с постоянной эксплуатацией при 40–50 °C десятилетиями степень сшивки и метод производства имеют значение.
Кислородный барьер и разница с PE-RT
Отдельно нужно различать PEX и PE-RT (polyethylene of raised temperature resistance) — термостойкий полиэтилен без сшивки, которому термостойкость придают за счёт молекулярной структуры сополимера, а не химических связей. PE-RT дешевле, легче варится термослиянием, но по стойкости к деформации при длительной высокой температуре уступает настоящему сшитому полиэтилену. На маркировке трубы это указано явно — PEX или PE-RT, путать их не стоит, хотя внешне трубы почти неотличимы.
Для труб отопления, особенно контуров с котлом и открытых систем, где возможен контакт кислорода воздуха с теплоносителем через стенку трубы, применяют PEX с антидиффузионным слоем — обычно это тонкое покрытие EVOH снаружи трубы. Такой слой снижает проникновение кислорода в теплоноситель, что уменьшает коррозию металлических элементов системы — котла, радиаторов, насоса. Труба без кислородного барьера подходит для систем с полностью пластиковыми и латунными компонентами, но в системах со стальными радиаторами или чугунными котлами барьерный слой обязателен.
Физические свойства и эффект памяти формы
Сшитый полиэтилен обладает так называемым эффектом памяти формы: если трубу деформировать (например, сжать при монтаже надвижного фитинга), она со временем стремится вернуться к исходному диаметру. Это свойство напрямую используется в одном из способов соединения — надвижной гильзе, о котором ниже. Тот же эффект помогает трубе восстанавливать форму после небольшого замерзания теплоносителя: в отличие от металла, PEX способен растягиваться при замерзании воды внутри и не лопается сразу, хотя рассчитывать на это как на защиту от промерзания не стоит — систему всё равно нужно проектировать так, чтобы теплоноситель не замерзал.
Труба гибкая — минимальный радиус изгиба обычно составляет 5–8 диаметров трубы, что позволяет прокладывать её без отводов и фитингов на поворотах, укладывать в бетонную стяжку для тёплого пола единым отрезком. При этом при монтаже в холодное время года полиэтилен становится более жёстким и хуже гнётся — трубу, хранившуюся на морозе, перед укладкой рекомендуется выдержать в тёплом помещении.
Способы соединения труб
PEX не сваривается, как полипропилен, поэтому соединения выполняются механически. Наиболее распространены пресс-фитинги: на трубу надевается гильза, затем специальным прессом обжимается вместе с фитингом, создавая герметичное неразъёмное соединение. Такой монтаж требует пресс-инструмента под конкретный типоразмер и профиль обжима, который у разных производителей фитингов отличается — гильзы и пресс-клещи одного бренда не всегда совместимы с фитингами другого.
Второй распространённый способ — надвижная гильза (система с расширением трубы либо просто холодная надвижная муфта): конец трубы растягивается специальным экспандером, надевается на штуцер фитинга с гильзой, после чего труба, стремясь вернуться к исходному диаметру за счёт памяти формы, плотно обжимает фитинг. Соединение получается надёжным, но требует времени на «усадку» — сразу после монтажа систему обычно не подключают под давление.
Есть также резьбовые компрессионные фитинги, похожие на используемые для металлопластика, но их надёжность на PEX ниже, чем у пресс-соединений, из-за более высокой эластичности материала — со временем резьбовое соединение может ослабевать. Для скрытых разводок в стяжке или в стене такой тип соединения избегают, оставляя только пресс- или надвижные муфты.
Область применения и ограничения
Сшитый полиэтилен применяется в системах напольного отопления, в радиаторной разводке, в системах горячего и холодного водоснабжения, в коллекторных схемах с лучевой разводкой от распределительного шкафа к каждому прибору. Гибкость трубы удобна именно для такой схемы — от коллектора к каждому радиатору или петле тёплого пола идёт отдельная непрерывная труба без соединений на пути.
Ограничение — ультрафиолет: PEX разрушается при долгом воздействии солнечного света, поэтому открытая прокладка на улице или на балконе без защитного кожуха недопустима. Для открытого монтажа в помещении трубу защищают от прямых солнечных лучей или используют гофрированную защитную трубу.
Максимальная рабочая температура для большинства марок PEX составляет 90–95 °C при рабочем давлении около 6–10 бар, но конкретные цифры зависят от производителя, диаметра и класса трубы (SDR) — их указывают в паспорте изделия и на маркировке самой трубы. Для систем с котлами, способными кратковременно выдавать более высокую температуру теплоносителя, перед трубой ставят термостатический смесительный узел, ограничивающий температуру на входе в контур.
Сравнение с металлопластиком и полипропиленом
По сравнению с металлопластиковой трубой PEX не расслаивается на стыке алюминиевого слоя с полиэтиленом — типичная слабость металлопластика при частых температурных циклах. Зато у металлопластика меньше линейное расширение при нагреве за счёт алюминиевого слоя, что важно при длинных открытых участках без компенсаторов.
По сравнению с полипропиленовыми трубами PEX гибкий и не требует сварочного аппарата, что удобно при прокладке в стяжке или в стенах без доступа к электричеству на месте монтажа. Полипропилен, в свою очередь, дешевле в расходных материалах (не нужны дорогие пресс-фитинги и инструмент), но жёсткий и требует обвязки отводами на каждом повороте.
Выбор между материалами определяется не столько абстрактным качеством, сколько конкретной задачей: для скрытой лучевой разводки тёплого пола или радиаторов PEX обычно предпочтительнее, для открытой прямой разводки труб большого диаметра — например, магистрали от котла до коллектора — часто применяют полипропилен или медь.
Практический вывод
При выборе труб из сшитого полиэтилена нужно смотреть на три параметра: метод сшивки (PE-Xa даёт более равномерную структуру), наличие кислородного барьера EVOH (обязателен при стальных или чугунных элементах системы) и класс SDR, определяющий рабочее давление и температуру. Монтаж требует фирменного инструмента под конкретную систему фитингов — пресс-клещи и гильзы разных производителей смешивать не рекомендуется. Для скрытой разводки тёплого пола и лучевых систем отопления PEX остаётся одним из практичных вариантов, но открытая прокладка без защиты от солнца и превышение паспортной температуры теплоносителя — типичные ошибки, которые сокращают срок службы трубы. Точные параметры конкретной марки трубы уточняют в паспорте изделия или у производителя
