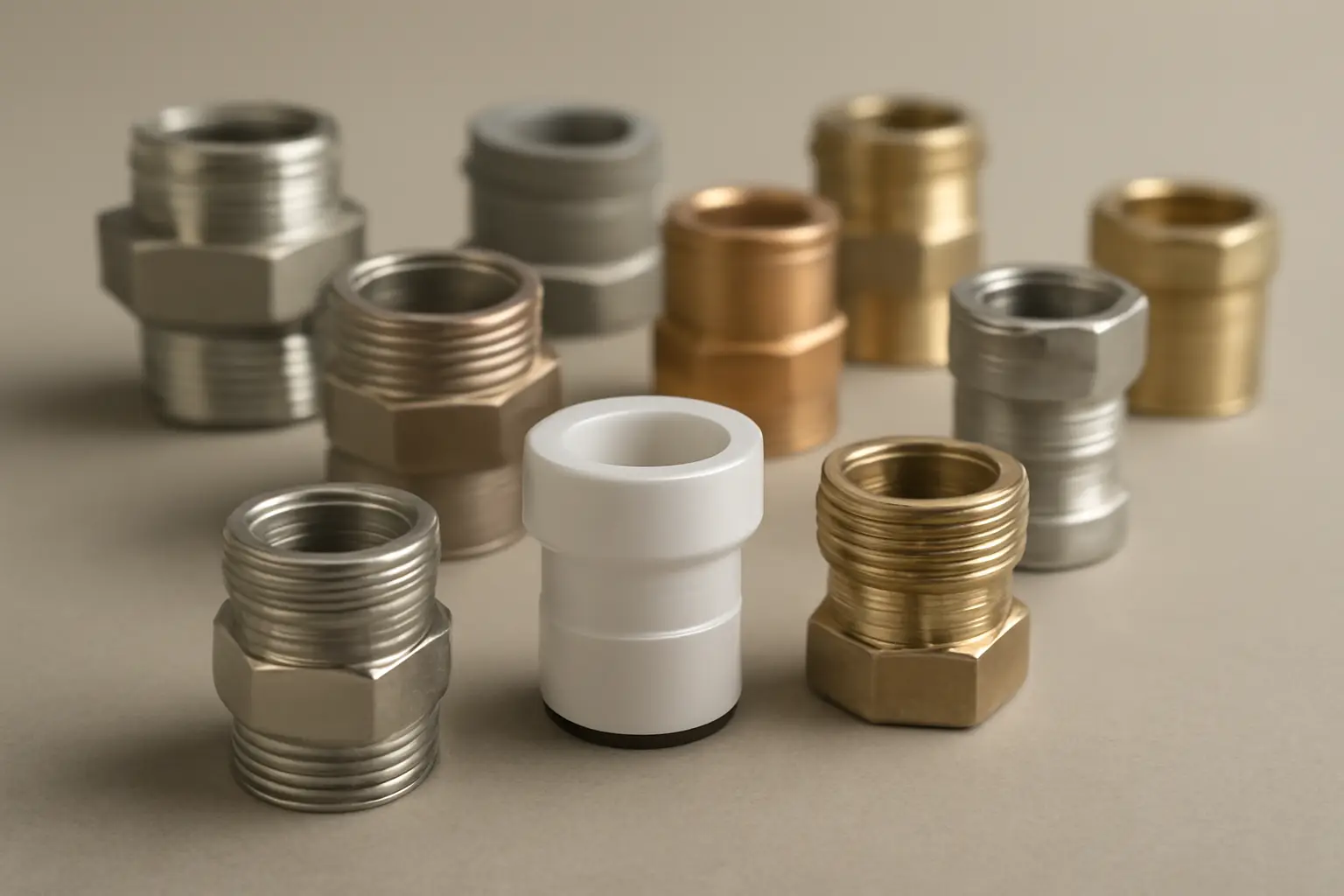

Виды фитингов для сшитого полиэтилена
Для труб из сшитого полиэтилена (PEX) применяют четыре основных типа фитингов: обжимные с надвижной гильзой, пресс-фитинги, экспандерные (расширительные) и резьбовые компрессионные. Все они соединяют трубу с фитингом механически, без нагрева и сварки — сшитый полиэтилен, в отличие от обычного ПЭ, не плавится и не сваривается термофеном. Выбор конкретного типа зависит от типа трубы (PEX-A, PEX-B или PEX-C), наличия нужного инструмента и от того, разборное или неразборное соединение требуется по месту.
- Обжимные фитинги с гильзой — самый распространённый вариант, требуют кримпера с калиброванной насадкой.
- Пресс-фитинги дают более компактное и надёжное соединение, но профили пресс-клещей у разных производителей не совпадают.
- Экспандерная система работает только с трубой PEX-A за счёт эффекта памяти формы.
- Резьбовые компрессионные фитинги — единственный тип, который можно демонтировать без разрушения гильзы.
Обжимные фитинги с надвижной гильзой
Конструкция включает штуцер с ребристой поверхностью, на который надевается труба, и металлическую или полимерную гильзу, надвигаемую поверх трубы. Гильза сжимается специальным инструментом — кримпером — до заданного диаметра, после чего соединение становится неразборным: снять гильзу без повреждения трубы невозможно.
Ещё по теме: Монтаж труб из сшитого полиэтилена: этапы и правила, Трубы из сшитого полиэтилена: что это такое и Сшитый полиэтилен: как соединяется труба, 4 способа монтажа.
Гильзы бывают латунные (стандарт ASTM F1807, распространён в североамериканской практике) и полимерные из PEX или PPSU (стандарт ASTM F2159). Полимерная гильза устойчива к коррозии и вымыванию цинка, но требует более точной калибровки хода кримпера — производитель указывает допустимый диапазон обжима в миллиметрах, и отклонение от него приводит либо к недожиму с протечкой, либо к растрескиванию гильзы.
Перед обжимом важно проверить, что труба дошла до упорного бортика штуцера — на большинстве фитингов есть контрольное отверстие или метка. Недостаточная глубина посадки — частая причина протечек, которая проявляется не сразу, а через несколько недель работы под давлением.
Пресс-фитинги
Пресс-система устроена похоже на обжимную: труба надевается на штуцер, гильза надвигается сверху, но обжимается не круговым кримпером, а прессовыми клещами с определённым профилем челюстей. Профиль обозначается буквой — TH, U, H, F, B — и жёстко привязан к производителю фитингов. Это значит, что клещи с профилем TH не подходят для гильз, рассчитанных на профиль U, даже если внешне и посадочный диаметр совпадают.
Преимущество пресс-фитингов — более равномерное распределение усилия обжима по всей окружности гильзы, что снижает риск локальных протечек. Часто такие системы применяют в системах напольного отопления и в скрытой разводке, где ремонт соединения после заливки стяжки или зашивки стены исключён.
Инструмент для пресс-системы — ручные или аккумуляторные пресс-клещи с набором сменных челюстей под разные диаметры. Стоимость инструмента выше, чем у обычного кримпера, поэтому для разового монтажа его часто берут в аренду в специализированных прокатных пунктах, а не покупают.
Экспандерная (расширительная) система
Экспандерный метод применим только к трубе PEX-A — материалу с эффектом памяти формы. Специальным инструментом-расширителем (ручным рычажным или аккумуляторным) конец трубы механически растягивается на конус, после чего труба надевается на штуцер фитинга. За несколько минут труба самостоятельно сжимается обратно, плотно охватывая штуцер и создавая герметичное соединение без дополнительной гильзы поверх штуцера — гильза используется только как ограничитель расширения.
Для труб PEX-B и PEX-C этот метод не подходит: у них нет достаточной памяти формы, труба останется растянутой и не обеспечит герметичность. Перед покупкой инструмента и фитингов нужно проверить тип трубы по маркировке на её поверхности — обозначение PEX-A, PEX-B или PEX-C наносится через определённый интервал по всей длине.
Экспандерная система удобна тем, что не требует силового обжима — механическое напряжение создаёт сама труба. Это снижает риск повреждения фитинга чрезмерным усилием, но требует выдержки времени на усадку трубы перед подачей давления в систему — обычно от нескольких минут до получаса, в зависимости от температуры воздуха при монтаже.
Резьбовые компрессионные фитинги
Этот тип не требует специального обжимного инструмента вообще. Труба зажимается разрезным кольцом (иногда с дополнительной опорной втулкой внутри трубы) при закручивании гайки на резьбе фитинга — соединение стягивается вручную или разводным ключом. Главное отличие от предыдущих типов — разборность: гайку можно открутить, снять фитинг, заменить прокладку или кольцо и собрать заново.
Такие фитинги удобны для узлов, где предполагается периодическое обслуживание — коллекторные группы, узлы подключения приборов учёта, врезки под смесители. Плата за удобство — более высокая цена по сравнению с обжимной гильзой и чуть больший габарит соединения, что не всегда критично, но важно учитывать при монтаже в нишах или коллекторных шкафах с ограниченным пространством.
Опорная втулка внутри трубы обязательна для тонкостенного PEX — без неё труба сминается при затяжке гайки и герметичность нарушается.
Push-fit и быстросъемные соединения
Push-fit фитинги (иногда называют «вставными» или по аналогии с популярной системой John Guest) не требуют инструмента совсем: труба вставляется в корпус фитинга до упора, внутри которого установлено зажимное металлическое кольцо с зубцами и резиновое уплотнение. Труба удерживается за счёт зубцов кольца, которые препятствуют обратному движению.
Для PEX такие фитинги обычно комплектуются жёсткой вставкой (инсертом), которая устанавливается внутрь трубы перед соединением — без неё стенка трубы продавливается зубцами кольца и гер
