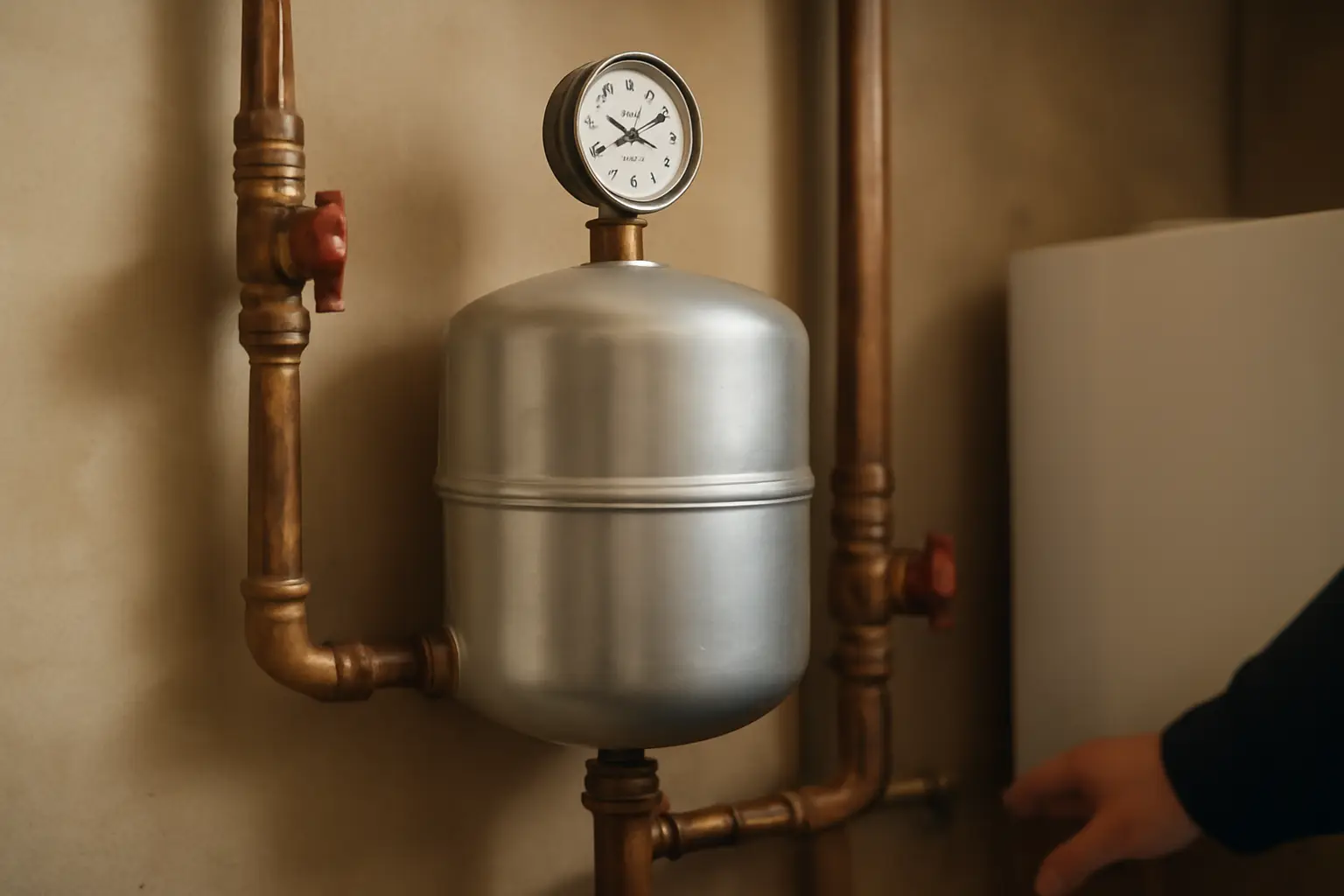

Расширительный бак закрытого типа: устройство и принцип работы
Расширительный бак закрытого типа — это герметичная стальная емкость, разделенная внутри резиновой мембраной на две камеры: одна заполнена воздухом или азотом под давлением, вторая соединена с системой отопления и принимает теплоноситель. При нагреве вода расширяется, давит на мембрану, та сжимает газовую подушку — так гасится скачок давления, который иначе привел бы к срабатыванию предохранительного клапана или разрыву труб.
Из чего состоит бак
Корпус — сварной стальной баллон, окрашенный или покрытый эмалью снаружи, изнутри контактирует с теплоносителем только через мембрану. Мембрана делается из бутилкаучука или EPDM-резины, выдерживает температуру теплоносителя до 90–120 °C в зависимости от модели. На газовой стороне стоит ниппель — через него на заводе или вручную закачивают воздух до нужного давления, обычно 1,5 бар для бытовых систем. На водяной стороне — патрубок с резьбой для подключения к трубе через тройник или обратку котла.
Как бак реагирует на изменение давления
Пока система холодная, давление в контуре чуть выше, чем в газовой камере бака — мембрана прижата к водяной стороне, объем воды в баке минимален. При нагреве теплоноситель расширяется, вода заходит в бак, мембрана прогибается в сторону газа, сжимает его. Чем сильнее нагрев, тем больше объем расширения и тем выше давление в системе — но за счет упругости газовой подушки рост давления происходит плавно, а не скачком. При остывании процесс идет в обратную сторону: газ выталкивает воду обратно в систему.
Что учитывать при выборе и монтаже
Объем бака рассчитывается от общего объема теплоносителя в системе — обычно берут 10–12% для воды и больше для антифриза, у которого коэффициент расширения выше. Давление в газовой камере должно быть на 0,2–0,3 бар ниже минимального рабочего давления в системе, иначе мембрана не сработает вовремя. Бак ставят на обратной линии перед насосом, в самой холодной точке контура — это продлевает срок службы мембраны и снижает термическую нагрузку.
Об этом же: Расширительный бачок закрытого типа: устройство и принцип работы.
Вопросы и ответы
Чем закрытый расширительный бак отличается от открытого?
Открытый бак — это просто емкость наверху системы, сообщающаяся с атмосферой, теплоноситель в ней испаряется и требует постоянного подлива. Закрытый бак герметичен, не связан с воздухом снаружи, давление в системе стабильно и контролируется манометром. Поэтому закрытые системы почти не теряют теплоноситель и работают с любым типом котла, включая настенные газовые.
Как проверить, что бак работает правильно?
Отключите систему от сети, дайте остыть, перекройте краны на баке и стравите воду через сервисный ниппель — если после этого манометр на баке показывает заводское давление (обычно 1,5 бар), мембрана исправна. Если давление упало почти до нуля или, наоборот, не падает при полном сливе воды — мембрана порвана, бак меняют целиком или, если конструкция позволяет, только мембрану.
Почему падает давление в системе отопления при исправном котле?
Чаще всего причина в мембранном баке: газовая подушка со временем теряет давление через ниппель или мембрана дала микротрещину. Второй частый вариант — небольшая протечка в контуре, которую не видно визуально, но она снижает объем теплоносителя. Проверку начинают с манометра на самом баке, а не с котла.
Можно ли докачать воздух в бак самостоятельно?Да, через ниппель на газовой стороне, обычным автомобильным насосом с манометром — процедура похожа на подкачку колеса. Перед этим систему нужно обесточить, остыть и сбросить давление воды до нуля через сливной кран. Накачивать до давления выше рабочего в системе не нужно — это нарушит расчетный баланс и бак перестанет эффективно компенсировать расширение.
Какого объема бак нужен для дома 100–150 м²
Для системы с котлом мощностью 15–20 кВт и объемом теплоносителя около 80–100 литров обычно достаточно бака на 8–12 литров. Точный расчет зависит от типа теплоносителя, высоты подъема труб и максимальной температуры в контуре — при использовании антифриза объем бака берут на 30–50% больше, чем для воды. Для точного подбора модели лучше свериться с инструкцией к котлу или проектом системы.
Что будет, если бак слишком мал для системы?
При нагреве избыточный объем теплоносителя не поместится в баке, давление начнет резко расти, сработает предохранительный клапан и часть воды уйдет через сброс. Это происходит регулярно при каждом цикле нагрева, система теряет теплоноситель и давление постоянно приходится восполнять. Решение — установить бак большего объема или добавить второй параллельно первому.
Нужно ли менять расширительный бак при замене котла?
Не обязательно, если старый бак исправен и его объем соответствует новой системе — проверьте это по паспортным данным котла. Но если менялся тип отопления, добавились контуры теплого пола или изменился объем теплоносителя, расчет объема бака нужно делать заново. Изношенный бак старше 8–10 лет разумно заменить сразу, чтобы не столкнуться с протечкой мембраны через полгода.
