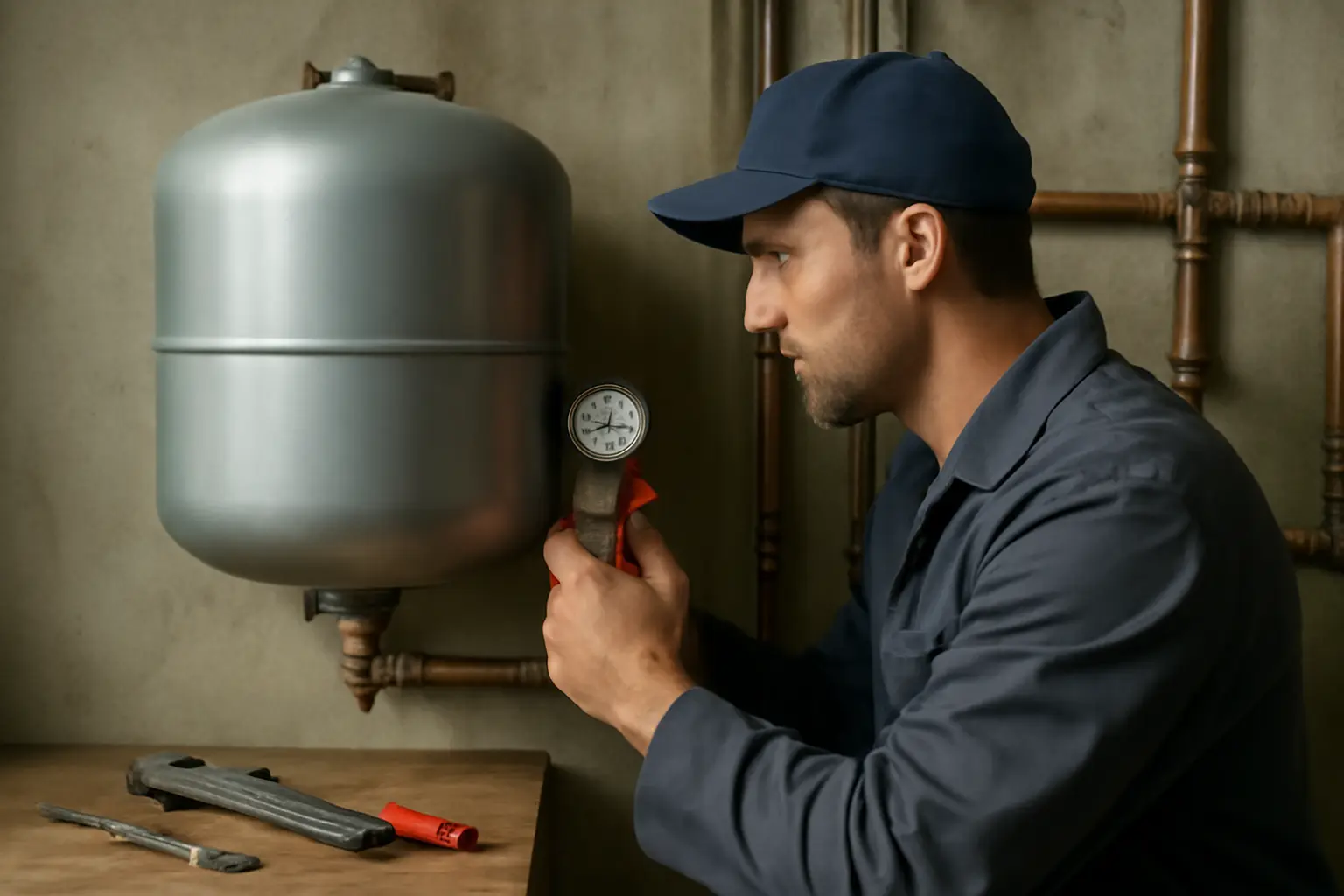

Настройка расширительного бака отопления закрытого типа
Настройка расширительного бака в закрытой системе отопления сводится к одному действию: давление воздуха в его газовой камере должно совпадать с давлением подпитки холодной системы — обычно это 1,3–1,5 бар для одноэтажного или двухэтажного дома. Проверяется это автомобильным насосом с манометром через ниппель на корпусе бака, до подключения системы или при полностью сброшенном давлении воды.
- Давление в баке измеряют только на холодной, не заполненной водой системе.
- Ориентир — давление подпитки плюс запас 0,1–0,2 бар, но не выше рабочего давления котла.
- Подкачивают бак обычным автомобильным насосом через золотник, как шину.
- Раз в год-два давление проверяют заново: воздух через мембрану медленно уходит.
Зачем вообще настраивать бак
Вода при нагреве расширяется. Расширительный бак принимает этот избыток объёма, а мембрана внутри отделяет воду от воздушной подушки. Если воздух в баке накачан правильно, бак начинает работать сразу при небольшом росте давления и гасит колебания мягко. Если воздуха мало или он вовсе вышел, бак фактически не работает: вся нагрузка ложится на предохранительный клапан, который начинает периодически сбрасывать воду при нагреве.
Обратная ситуация — воздуха слишком много. Тогда бак включается в работу поздно, при уже повышенном давлении, и система становится чувствительной к любому скачку температуры. Оба отклонения со временем дают одно и то же: частые срабатывания клапана, подкачки воды, воздух в системе.
Как узнать нужное давление
Отправная точка — давление статического столба воды в системе. Для одноэтажного дома это обычно 0,3–0,5 бар, для двух этажей — около 0,7–1 бар, для домов с котельной в подвале и разводкой на второй этаж — до 1,3–1,5 бар. Точный расчёт делают исходя из высоты системы: на каждые 10 метров столба воды приходится примерно 1 бар давления.
Читайте по теме: Расширительный бак в закрытой системе отопления: как он работает.
Практический ориентир проще: смотрят на манометр котла или узла подпитки при холодной системе и переносят это же значение на бак. Если система только монтируется, значение подпитки задают в паспорте котла или в проекте — там указан рекомендованный диапазон.
Некоторые модели настенных котлов с встроенным расширительным баком уже приходят с завода накачанными на 1–1,5 бар — этого достаточно для типового частного дома, но для систем с высокой разводкой или большим объёмом воды заводскую настройку пересматривают.
Порядок настройки шаг за шагом
Работу делают на пустой или частично сброшенной системе, иначе показания будут искажены весом воды в баке.
- Полностью сбросить давление воды в системе через кран подпитки и байпас, либо отключить бак от контура запорным краном, если он предусмотрен.
- Подключить манометр с насосом к ниппелю на корпусе бака и снять текущее показание.
- Довести давление воздуха до нужного значения — подкачать при нехватке или спустить лишний воздух при избытке.
- Закрыть ниппель, вернуть бак в контур, заполнить систему водой до рабочего давления и проверить работу в течение нескольких циклов нагрева.
После первого запуска систему выдерживают сутки-двое и снова смотрят на манометр котла: если давление скачет заметнее, чем раньше, настройку бака стоит перепроверить.
Как проверить, что бак работает правильно
Самый простой способ — на остывшей системе слегка нажать на золотник бака отвёрткой или ключом. Если выходит воздух — мембрана цела и газовая камера держит давление. Если вместо воздуха идёт вода — мембрана порвана, и такой бак настраивать бесполезно, его меняют.
Второй признак исправной настройки — плавное поведение манометра котла при нагреве. Давление растёт постепенно, без скачков, и не доходит до срабатывания предохранительного клапана. Если клапан капает при каждом розжиге — почти всегда дело либо в спущенном баке, либо в его недостаточном объёме для конкретной системы.
От чего меняется нужное давление
Главный фактор — высота системы отопления, то есть перепад между самой нижней и самой верхней точкой контура. Чем выше дом, тем больше должно быть исходное давление и в системе, и в баке. Второй фактор — объём теплоносителя: большие системы с тёплыми полами и несколькими контурами требуют бака большего объёма, а не только правильного давления в нём.
Третий фактор — тип теплоносителя. Антифриз на основе пропиленгликоля расширяется сильнее воды, поэтому для систем с антифризом обычно берут запас по объёму бака побольше, а давление настраивают по тем же правилам, но с чуть большим вниманием к запасу хода мембраны.
Время года напрямую на настройку не влияет: расширительный бак работает одинаково зимой и летом, если система заполнена и находится под давлением. Но перед отопительным сезоном, после долгого простоя летом, давление в баке стоит перепроверить — за несколько месяцев оно могло немного упасть.
Частые ошибки при настройке
Чаще всего бак накачивают "на глаз", без манометра, ориентируясь на щелчок насоса или субъективное ощущение жёсткости. Это даёт разброс в разы и почти всегда неправильную настройку.
Вторая ошибка — проверка давления бака на заполненной системе, без сброса воды. Вес воды в мембране искажает показания, и в результате бак настраивают на давление выше нужного.
Третья ошибка — игнорирование объёма бака. Даже идеально настроенное по давлению устройство маленького объёма не справится с расширением большой системы, и клапан всё равно будет срабатывать. В этом случае решение не в перенастройке, а в замене бака на модель большего объёма или в установке второго бака параллельно.
Что делать, если настройка не помогает
Если после правильной настройки давление в системе продолжает скакать, а клапан срабатывает — проверяют исправность самой мембраны, герметичность золотника и соответствие объёма бака объёму системы. Отдельно смотрят настройку предохранительного клапана: если он занижен по давлению срабатывания, он будет сбрасывать воду даже при исправном баке.
Стоит проверить и узел подпитки: если автоматическая подпитка настроена слишком высоко, она сама создаёт лишнее давление, с которым бак справиться не может физически, независимо от настройки.
Практический вывод
Настройка расширительного бака в системе отопления закрытого типа — это, по сути, выставление давления воздуха равным давлению холодной подпитки системы, с небольшим запасом, и проверка этого значения манометром на пустом контуре. Делают это раз в год, желательно перед началом отопительного сезона, и дополнительно — при любых признаках нестабильного давления: частых срабатываниях клапана, скачках на манометре котла, шуме воздуха в трубах. Если после настройки проблема остаётся, ищут причину не в цифрах давления, а в объёме бака, состоянии мембраны или настройках клапана и подпитки — и в спорных случаях лучше свериться с паспортом котла или обратиться в сервисную организацию.
