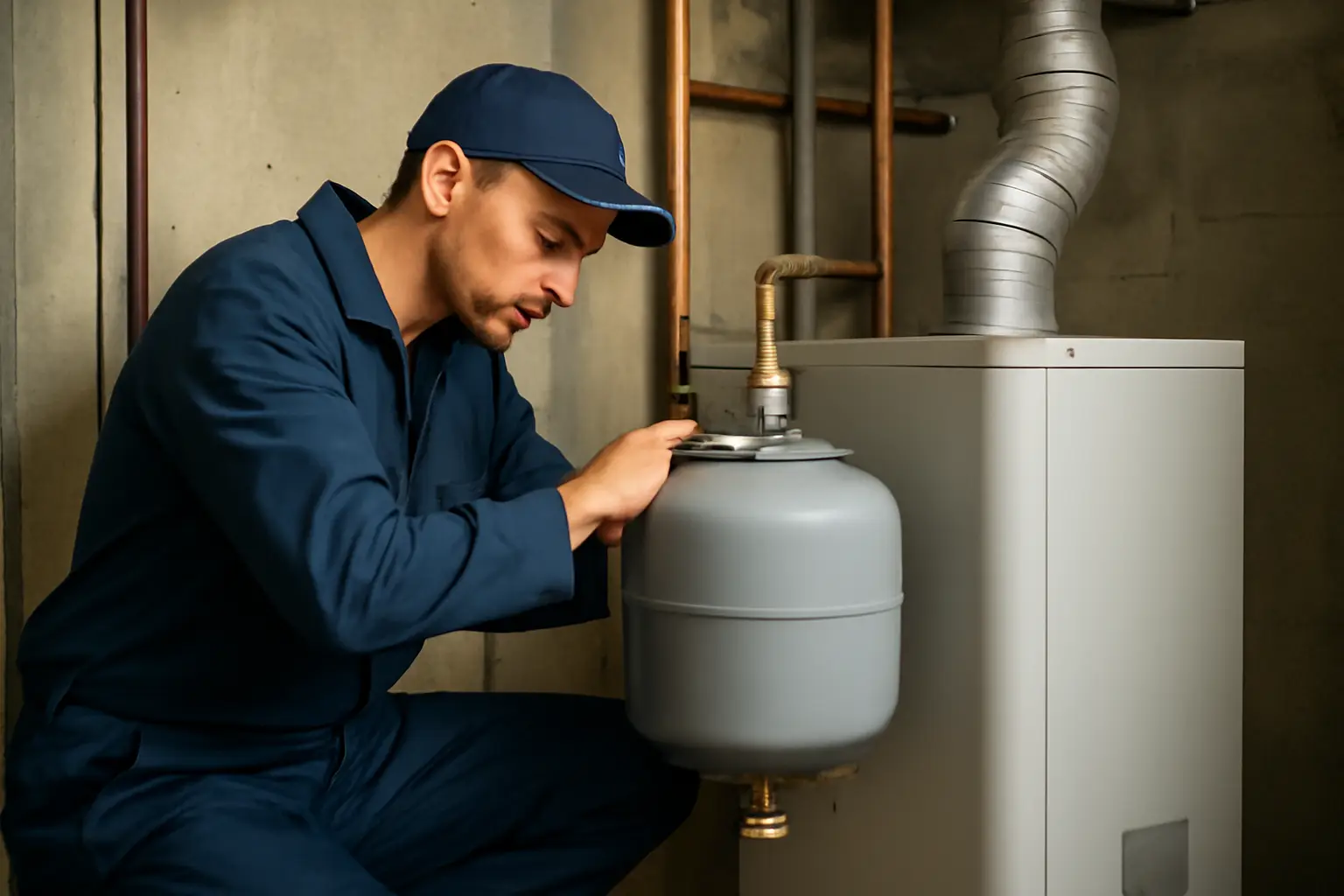

Установка расширительного бака в закрытой системе отопления: правила монтажа
Расширительный бак в закрытой системе отопления врезают на обратную линию перед насосом, ближе к котлу, на участке с наименьшей температурой теплоносителя. Бак ставят строго в вертикальном положении, штуцером вниз, на отдельном отводе через тройник, без запорной арматуры на этом отводе. Перед монтажом бак проверяют манометром на давление воздуха в мембранной полости — оно должно быть чуть ниже статического давления в системе (обычно 1–1,5 бар для одноэтажного дома).
Почему место врезки не всё равно
Мембранный бак реагирует на изменение объёма теплоносителя при нагреве. Если поставить его на подачу, сразу после котла, горячий теплоноситель постоянно контактирует с мембраной — она изнашивается быстрее, а сама резина хуже держит давление при высокой температуре. Поэтому правильное место — обратка, участок с самой низкой температурой в контуре, обычно перед входом в котёл или сразу после циркуляционного насоса, но до него по ходу движения теплоносителя к котлу.
Второй момент — высота установки. Бак нужно ставить в самой нижней точке системы или рядом с котлом на уровне пола котельной. Если поднять его выше, в верхнюю часть контура, воздух из бака может подсасываться в систему при снижении давления, а это приводит к завоздушиванию радиаторов и шуму в трубах.
Расчёт объёма бака под конкретную систему
Объём бака зависит от общего объёма теплоносителя в системе и коэффициента расширения воды при нагреве до рабочей температуры. Для воды при нагреве с 20 до 90 градусов объём увеличивается примерно на 4%. Если используется антифриз на основе пропиленгликоля, коэффициент расширения выше — до 4,5–5%, это нужно учитывать отдельно, иначе бак окажется мал уже через один отопительный сезон.
Практический расчёт: берут общий объём воды в системе (котёл, трубы, радиаторы — обычно 10–15 литров на 1 кВт мощности котла), умножают на коэффициент расширения (0,04 для воды), делят на коэффициент эффективности бака (обычно 0,5 для баков с начальным давлением 1,5 бар). Результат — минимальный объём бака в литрах. На практике берут запас 10–15% сверху, потому что точный объём системы редко известен заранее.
Порядок монтажа: что делает установщик по шагам
- Проверяют давление воздуха в баке манометром, при необходимости подкачивают через ниппель насосом (автомобильным или ручным).
- Устанавливают бак на отвод обратной трубы через тройник, фиксируют на стене или на полу — крепление зависит от веса бака, баки от 25 литров обычно ставят на пол или на отдельную стойку.
- Между баком и системой врезают шаровой кран — не для постоянного перекрытия, а для замены бака без слива всей системы в будущем.
- После подключения систему заполняют теплоносителем, стравливают воздух через воздухоотводчики на радиаторах и в верхних точках контура.
- Замеряют рабочее давление в системе после заполнения — оно должно быть выше давления воздуха в баке на 0,2–0,3 бар, иначе бак не будет включаться в работу при расширении жидкости.
Давление воздуха в баке: до и после монтажа
Заводское давление воздуха в мембранной полости часто выставлено на 1,5 бар — это стандарт для многих моделей, но подходит не для каждой системы. Перед установкой давление нужно подогнать под статическую высоту конкретного дома: для одноэтажного дома высотой контура до 5 метров хватает 1–1,2 бар, для двухэтажного дома с высотой контура 8–10 метров — 1,5–1,8 бар. Правило простое: давление воздуха в баке равно статическому давлению столба теплоносителя в системе плюс 0,2 бар запаса.
Если давление воздуха выставить выше рабочего давления системы, бак не будет принимать лишний объём при нагреве — сработает предохранительный клапан, и теплоноситель начнёт капать через сброс. Если давление воздуха ниже нормы, бак заполнится жидкостью почти полностью ещё до нагрева, и система не сможет компенсировать расширение — резко подскочит давление, снова откроется клапан. Оба случая на практике выглядят одинаково: капает клапан, хозяин думает, что бак неисправен, а на деле просто не подогнано давление воздуха.
| Параметр | Одноэтажный дом | Двухэтажный дом | Многоэтажный частный дом |
|---|---|---|---|
| Высота контура | до 5 м | 5–10 м | 10–15 м |
| Давление воздуха в баке | 1–1,2 бар | 1,5–1,8 бар | 2–2,5 бар |
| Рабочее давление системы | 1,2–1,5 бар | 1,8–2,2 бар | 2,5–3 бар |
| Объём бака на 100 л теплоносителя | 8–10 л | 10–12 л | 12–15 л |
Частые ошибки при установке
Самая частая ошибка — ставят бак на подачу вместо обратки, потому что так короче трасса или удобнее по месту. Мембрана в этом случае работает при более высокой температуре и изнашивается за 2–3 года вместо обычных 8–10 лет службы.
Вторая ошибка — забывают проверить давление воздуха перед монтажом, ставят бак «как из коробки». Заводская настройка редко совпадает с параметрами конкретной системы, и бак либо не работает вообще, либо работает частично.
Третья ошибка — экономят на объёме бака, берут минимальный по расчёту без запаса. При смене теплоносителя на антифриз или при добавлении контура (например, тёплого пола) старый бак быстро перестаёт справляться, и приходится переустанавливать систему заново.
Четвёртая ошибка — ставят запорный кран на отводе к баку и забывают его открыть после обслуживания. Система работает без компенсации расширения, давление растёт, срабатывает предохранительный клапан, а причину ищут долго — кажется, что бак неисправен, хотя он просто отключён краном.
Частые вопросы
Можно ли ставить расширительный бак горизонтально
Большинство мембранных баков рассчитаны на вертикальную установку штуцером вниз — так теплоноситель равномерно давит на мембрану и воздух не скапливается неравномерно в верхней части. Горизонтальная установка допускается только для отдельных моделей, это указано в паспорте изделия — если такой пометки нет, лучше не рисковать и ставить вертикально.
Что делать, если бак постоянно наполняется водой полностью
Это признак того, что давление воздуха в мембранной полости упало ниже нормы — либо из-за естественной утечки через ниппель за несколько лет, либо из-за прокола мембраны. Сначала проверяют давление манометром при пустом от воды баке (систему предварительно сбрасывают до нуля через кран на отводе), если давление ниже нормы — подкачивают насосом; если давление держится, а вода всё равно заполняет бак полностью — мембрана порвана, бак меняют.
Нужен ли обратный клапан перед баком
Обратный клапан на отводе к расширительному баку не ставят — он блокирует свободное перемещение теплоносителя между баком и системой, из-за чего бак перестаёт компенсировать изменения объёма. Единственная арматура, которая допускается на этом отводе, — шаровой кран для сервисного обслуживания, но по умолчанию он должен быть полностью открыт.
Как часто проверять давление воздуха в баке
Раз в отопительный сезон, желательно перед началом сезона, когда система ещё холодная и давление можно замерить точно. Мембрана постепенно теряет герметичность даже без видимых повреждений, и за 3–5 лет давление воздуха может упасть на 0,2–0,3 бар без прокола — это нормальный износ, который компенсируется обычной подкачкой насосом через ниппель.
