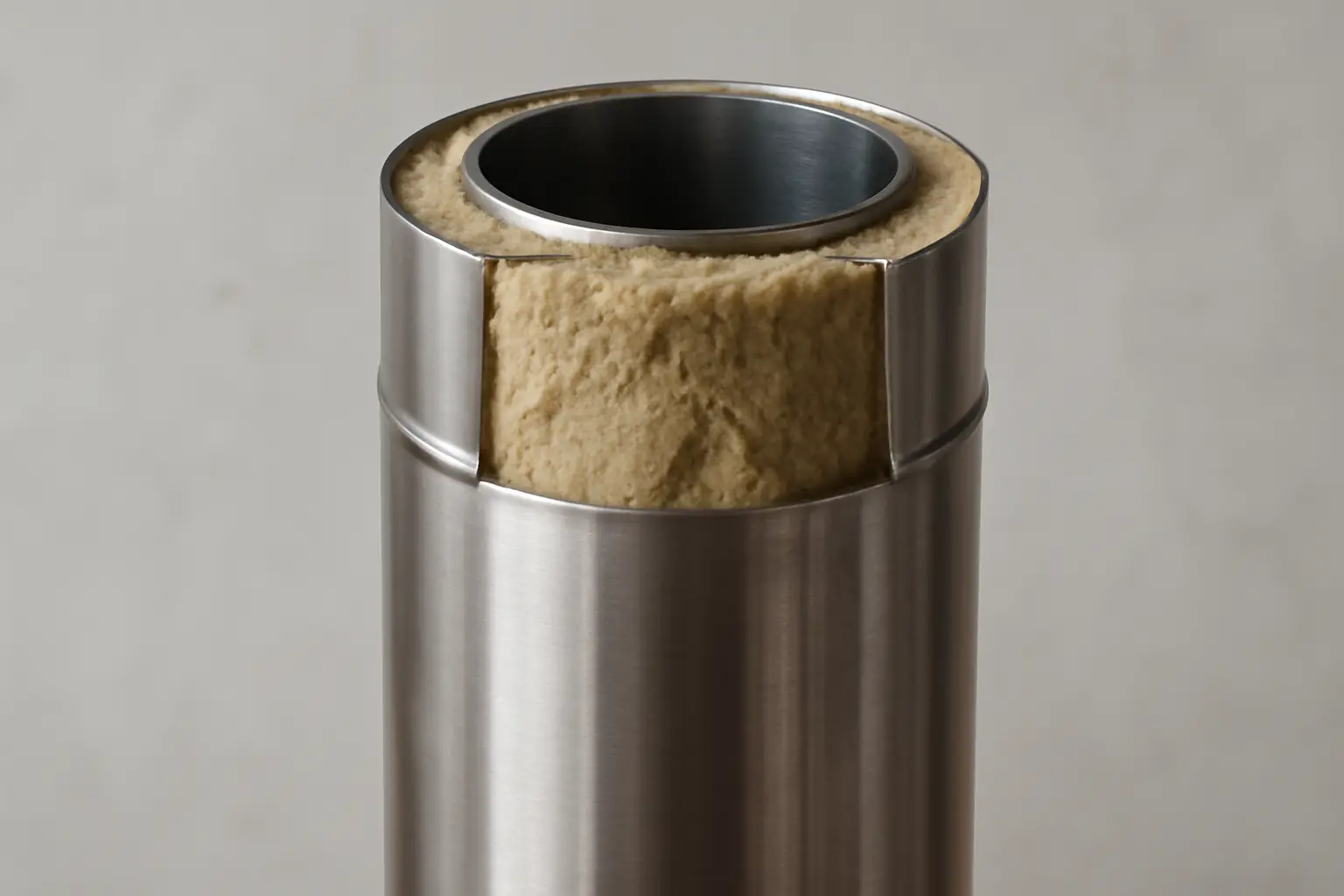

Диаметр коаксиального дымохода
Для большинства настенных газовых котлов мощностью до 24–30 кВт используется коаксиальный дымоход диаметром 60/100 мм — эту пару размеров устанавливает производитель котла, и менять её самостоятельно нельзя. Для напольных и более мощных моделей применяют диаметр 80/125 мм, а для промышленных установок — 100/150 мм. Диаметр коаксиального дымохода всегда указан в паспорте котла и на патрубке выхода продуктов сгорания, и подбирать его нужно строго по этим данным, а не «на глаз».
Что означают два числа в маркировке
Коаксиальный дымоход устроен как труба в трубе: внутренний канал отводит продукты сгорания, наружный подаёт воздух для горения. Первое число в маркировке (60, 80, 100) — внешний диаметр внутренней трубы в миллиметрах, второе (100, 125, 150) — внутренний диаметр наружной трубы. Разница между ними образует кольцевой зазор, через который проходит приточный воздух. Изменение одного из размеров без второго нарушает баланс тяги и подачи воздуха, поэтому элементы разных диаметров физически не соединяются между собой.
Как диаметр связан с мощностью котла
Чем выше мощность котла, тем больше объём отводимых газов и тем больше требуется воздуха для горения. Маленький диаметр создаёт избыточное сопротивление, из-за чего котёл не набирает полную мощность или уходит в аварийный режим по датчику тяги. Слишком большой диаметр на маломощном котле снижает скорость потока газов, из-за чего конденсат хуже удаляется и в холодную погоду в трубе может образовываться наледь. Производители котлов рассчитывают штатный диаметр под конкретную камеру сгорания и вентилятор, поэтому «запас» по диаметру не даёт преимущества.
Об этом же: Коаксиальный дымоход: что это и какой вариант выбрать.
Диаметр 60/100 мм
Наиболее распространённый вариант для бытовых настенных двухконтурных и одноконтурных котлов с закрытой камерой сгорания и мощностью примерно до 30 кВт. Такой дымоход штатно комплектуется большинством настенных моделей известных марок и продаётся как отдельный узел с адаптером под конкретный патрубок котла. Длина стандартного прямого участка обычно составляет 0,5–1 м, что удобно для вывода через стену в помещениях с толщиной кладки до 40–50 см.
Диаметр 80/125 мм
Применяется на котлах повышенной мощности — от 30 до 60 кВт, а также на некоторых напольных моделях с закрытой камерой сгорания. Более широкий канал снижает аэродинамическое сопротивление на высоких тепловых нагрузках и позволяет делать более протяжённые трассы с несколькими поворотами без потери тяги. Переход с 60/100 на 80/125 мм возможен только через специальный адаптер, предусмотренный производителем котла, если такой предусмотрен инструкцией; самостоятельная замена патрубка не допускается.
Диаметр 100/150 мм и крупные системы
Используется на промышленных и полупромышленных котлах, а также при объединении нескольких котлов в одну дымовую систему через коллектор. Такие диаметры редко продаются в виде готовых комплектов для частного дома — расчёт сечения в этом случае делает проектная организация с учётом суммарной мощности всех подключённых аппаратов и высоты трассы.
Как проверить, какой диаметр нужен
- Посмотреть маркировку на выходном патрубке котла — она указана в паспорте и часто продублирована на самом корпусе.
- Уточнить у производителя, допускает ли модель переход на увеличенный диаметр при удлинении трассы — не все котлы это поддерживают.
- Учесть максимальную длину трассы: превышение допустимой длины для штатного диаметра требует либо сокращения количества поворотов, либо перехода на дымоход большего сечения, если это разрешено инструкцией.
- Не смешивать элементы разных производителей и диаметров даже при визуальном совпадении размеров — герметичность соединения гарантируется только внутри одной линейки.
Сравнение диаметров коаксиальных дымоходов
| Диаметр (внутр./внеш.), мм | Типичная мощность котла | Область применения |
|---|---|---|
| 60/100 | до 30 кВт | настенные бытовые котлы |
| 80/125 | 30–60 кВт | напольные и мощные настенные котлы |
| 100/150 | свыше 60 кВт | промышленные и групповые системы |
Частые вопросы
Можно ли поставить дымоход большего диаметра, чем указан в паспорте котла
Как правило, нет: вентилятор наддува рассчитан на конкретное сопротивление трассы, и увеличение сечения без адаптера, предусмотренного производителем, нарушает пропорцию между отводом газов и подачей воздуха. Если нужна более длинная трасса, обычно проще уменьшить число поворотов, чем менять диаметр самовольно.
Что делать, если котёл выдаёт ошибку тяги после установки коаксиального дымохода
Сначала проверяют, соответствует ли фактическая длина трассы максимально допустимой для этого диаметра из инструкции к котлу — каждый дополнительный отвод на 90° эквивалентен нескольким метрам прямого участка. Затем проверяют герметичность стыков и уклон горизонтального участка в сторону улицы для отвода конденсата. Если ошибка сохраняется, трассу пересчитывает специалист сервисной организации, обслуживающей данную марку котла.
Отличается ли диаметр коаксиального дымохода у разных производителей котлов
Сами стандартные размеры 60/100, 80/125 и 100/150 мм унифицированы, но узлы крепления, адаптеры и уплотнители у разных производителей могут не совпадать даже при одинаковой маркировке диаметра. Поэтому комплектующие обычно покупают той же марки, что и котёл, либо уточняют совместимость по паспорту изделия.
Как определить диаметр, если маркировка на старом дымоходе стёрлась
Диаметр измеряют штангенциркулем по внешнему краю внутренней трубы и по внутреннему краю наружной трубы в оголённом сечении, например у среза. Полученные значения сверяют с паспортом котла или с сервисной документацией — точное измерение надёжнее визуальной оценки на глаз.
