Дымогенератор для холодного копчения: схема и самодельная конструкция

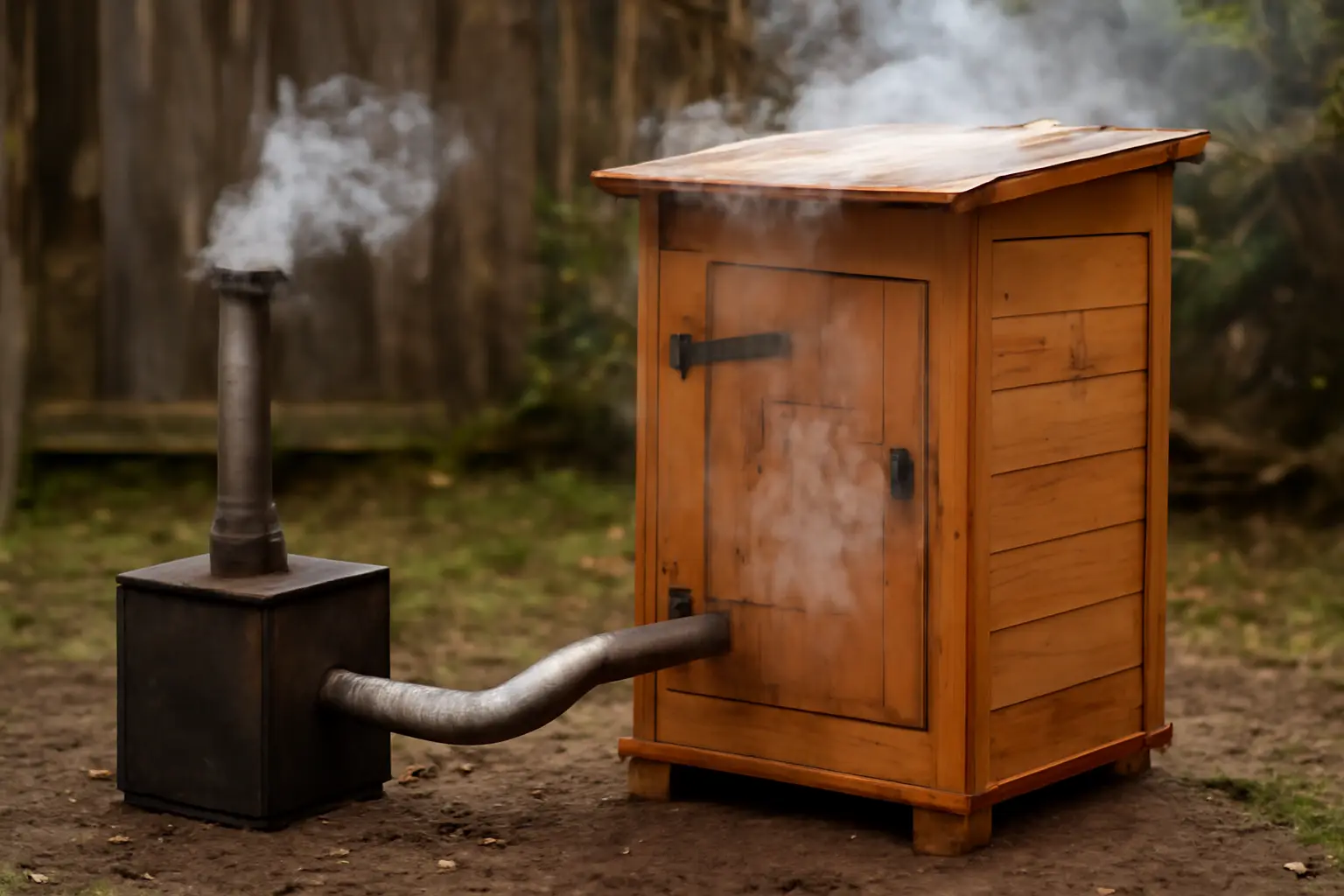

Дымогенератор для холодного копчения можно собрать из доступных материалов по простой схеме: компрессор подаёт воздух в камеру сгорания, опилки тлеют и дают дым, который по трубке попадает в коптильню. Конструкция компактна, её легко изготовить самому, главное — обеспечить слабое горение без пламени и стабильную подачу дыма.
Основные элементы конструкции
Базовая схема состоит из четырёх частей. Во-первых, компрессор или аквариумный насос — создаёт слабый поток воздуха. Во-вторых, камера сгорания (цилиндр из металла или стальная банка) — там тлеют опилки. В-третьих, дымоход — труба, по которой дым движется в коптильню. В-четвёртых, охладитель или просто длинная труба — для снижения температуры дыма перед коптильней. Холодное копчение требует дыма не выше 30–35 градусов.
Размеры и материалы
Камера сгорания обычно делается из стального цилиндра диаметром 40–60 мм и высотой 80–120 мм. На дне просверливаются отверстия для поддува воздуха. Труба дымохода — стальная или медная, диаметр 10–12 мм, длина зависит от расстояния до коптильни. Охладитель — спираль из трубки диаметром 6–8 мм, намотанная на стержень, или просто длинный отрезок трубки в ледяной воде. Компрессор выбирается слабый, чтобы давление было минимальным и опилки только тлели.
Порядок сборки
- Возьмите стальной цилиндр (можно использовать корпус старого термоса или банку из-под масла) и просверлите на дне 4–6 отверстий диаметром 3–4 мм для подвода воздуха.
- Приварите или припаяйте штуцер для подключения трубки от компрессора к нижней части камеры.
- Высверлите или вырежьте отверстие в боковой стенке цилиндра примерно на высоте 30–40 мм от дна — это выход для дымохода.
- Приварите второй штуцер для подключения дымовой трубки.
- Закройте цилиндр крышкой с отверстием сверху для загрузки опилок (делается с завинчивающейся пробкой или съёмной крышкой).
- Подсоедините трубку дымохода к выходу, проведите её к охладителю (если используется лёд или холодная вода), затем в коптильню.
- Подключите компрессор к входному штуцеру воздухозабора.
Как запустить и настроить
Загрузите в камеру опилки мягких пород древесины (дуб, ольха, яблоня, но не хвойные) примерно на две трети объёма. Включите компрессор на минимальную мощность — из дымохода должен пойти тонкий, спокойный дымок. Если опилки загорелись с пламенем, уменьшите поток воздуха или частично прикройте входное отверстие. Температуру дыма проверьте термометром перед входом в коптильню — она должна быть в пределах 20–35 градусов. Если дым горячее, удлините охладитель или поместите его часть в ледяную воду.
Таблица неполадок
| Проблема | Причина | Решение |
|---|---|---|
| Опилки горят с пламенем | Избыток воздуха | Снизьте мощность компрессора, прикройте входное отверстие заслонкой |
| Дым слабый или не идёт | Недостаточный поток воздуха | Увеличьте мощность компрессора, проверьте герметичность соединений |
| Дым горячий на входе в коптильню | Короткий или неэффективный охладитель | Удлините охладитель, используйте лёд, увеличьте длину трубки в холодной воде |
| Дым не поступает в коптильню | Засор в трубке или неправильная герметизация | Проверьте все соединения, продуйте трубку, убедитесь, что входное отверстие коптильни открыто |
Безопасность и долговечность
Используйте только сухие опилки — влажные плохо тлеют. Компрессор выбирайте маломощный, рассчитанный на длительную работу. Все металлические части должны быть из нержавеющей стали или обычной стали, но не алюминия — он окисляется. Проверяйте герметичность всех соединений перед запуском, чтобы дым не подтекал в стороны. Если конструкция работает часто, осматривайте камеру внутри — скопившуюся золу периодически очищайте.
Частые вопросы
Какой компрессор подходит?
Аквариумный компрессор мощностью 2–5 Вт или маленький поршневой компрессор. Главное — слабая подача воздуха без избыточного давления. Компрессоры от холодильника слишком мощные и не подойдут.
Какие опилки использовать?
Только из лиственных пород дерева: ольхи, дуба, яблони, груши, вишни. Хвойные (сосна, ель) дают смолистый дым с горечью. Опилки должны быть сухими, без плесени и грязи.
Как часто менять опилки в камере?
В зависимости от объёма камеры и интенсивности копчения — примерно каждые 30–60 минут. Если опилки почти полностью сгорели (видна зола), пора загружать свежие.
Нужен ли фильтр для дыма?
Простой фильтр (марля, поролон) перед входом в коптильню помогает задержать мелкую золу и сажу, но не обязателен. Главное — хорошая циркуляция воздуха внутри коптильни.
Какая длина дымохода считается нормальной?
От 1 до 3 метров. Чем длиннее труба, особенно если она находится в холодной воде или льду, тем лучше охлаждается дым. Но слишком длинный дымоход может затруднить поток дыма, если компрессор слабый.
