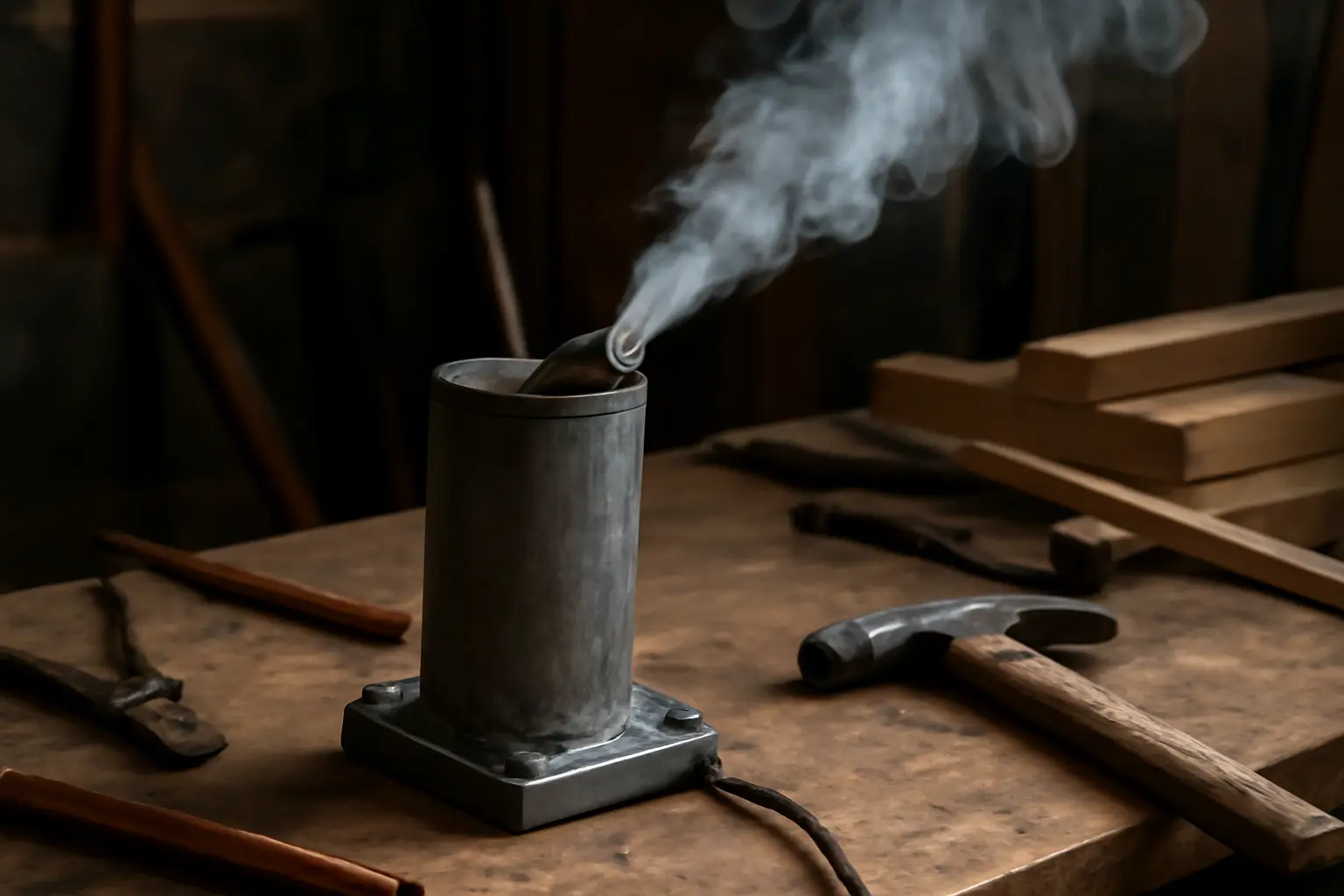

Дымогенератор для холодного копчения собирают из корпуса-камеры сгорания, где тлеет щепа, компрессора для подачи воздуха и трубки, по которой дым идёт в коптильный шкаф. Схема простая: труба-реактор с щепой, подвод воздуха снизу, отвод дыма сверху, соединительный шланг к камере с продуктом.

Что понадобится

• Отрезок трубы диаметром 100–150 мм и длиной 400–500 мм (металл, не пластик)
• Крышка или заглушка с отверстием для выхода дыма
• Компрессор — аквариумный или от автомобильного насоса, либо небольшой вентилятор
• Штуцер или тройник для подачи воздуха
• Гибкий металлический или силиконовый шланг для соединения с коптильней
• Сварочный аппарат или резьбовые соединения, герметик, термостойкий
• Щепа плодовых деревьев или ольхи для проверки работы устройства

Порядок изготовления

1. Подобрать трубу нужного диаметра и вырезать корпус длиной 40–50 см — это основная камера сгорания, в которой тлеет щепа.
2. Приварить или закрепить дно трубы, оставив отверстие для подвода воздуха от компрессора в нижней части корпуса.
3. Сделать верхнюю крышку с патрубком для выхода дыма — диаметр патрубка обычно 20–30 мм, под него подбирается шланг.
4. Врезать штуцер подачи воздуха ближе к дну, направив поток так, чтобы он проходил через слой щепы, а не мимо неё.
5. Подключить компрессор к штуцеру через силиконовую трубку, предусмотреть возможность регулировки потока — краном или зажимом на шланге.
6. Соединить патрубок дымогенератора со входом коптильного шкафа гибким шлангом длиной не менее 1–1,5 м — это даёт дыму остыть перед попаданием к продукту.
7. Проверить герметичность всех соединений: щели снижают тягу и дают неконтролируемое горение щепы вместо тления.
8. Провести тестовый запуск на пустой коптильне: засыпать щепу на 1/3 объёма камеры, поджечь через верхнее отверстие, дать тлеть 2–3 минуты, затем закрыть крышку и включить компрессор на минимальной мощности.
9. Настроить интенсивность подачи воздуха так, чтобы дым шёл ровно, без языков пламени и резкого запаха гари.

Когда план не работает и частые ошибки

Щепа вспыхивает открытым огнём вместо тления — обычно из-за слишком мощного компрессора или слишком сухой щепы. Решение: снизить подачу воздуха, слегка увлажнить щепу перед закладкой.

Дым идёт с перерывами или гаснет — проблема в неплотном прилегании крышки или в слишком крупной фракции щепы, которая плохо контактирует друг с другом и гаснет между кусками. Щепа должна быть среднего размера, без крупных поленьев и без пыли.

Короткий соединительный шланг между генератором и коптильней приводит к попаданию горячего дыма и смол на продукт — это уже не холодное, а полугорячее копчение. Длину шланга увеличивают, при необходимости оборачивают его влажной тканью для дополнительного охлаждения.

Пластиковые или окрашенные трубы для корпуса использовать нельзя — при нагреве они выделяют вредные вещества, которые попадут в дым и на продукт. Подходит только чёрный металл или нержавейка без покрытия внутри.

Если камера сгорания слишком мала — меньше 300 мм в длину — щепа прогорает за 15–20 минут, и на процесс копчения продолжительностью несколько часов уходит много времени на постоянные подкладки. Оптимальная длина корпуса — от 40 см, тогда одной закладки хватает на 1,5–2 часа непрерывного тления.

Частые вопросы

Какой диаметр трубы лучше выбрать для дымогенератора

Для домашнего использования достаточно трубы диаметром 100–120 мм. Больший диаметр удобен, если коптильня объёмная и дыма требуется больше, но при этом растёт расход щепы и время на прогрев камеры.

Можно ли обойтись без компрессора

Без принудительной подачи воздуха щепа тлеет слабо и неравномерно, тяга зависит от естественной конвекции в системе. Такой вариант работает только при правильно рассчитанной высоте и сечении дымоотвода, поэтому новичкам проще начать с компрессора и регулируемой подачей воздуха.

Какую щепу использовать в самодельном дымогенераторе

Подходит щепа ольхи, дуба, яблони, вишни и других плодовых деревьев без коры. Хвойные породы не используют — они дают смолистый привкус и много копоти. Фракция щепы — средняя, крупнее опилок, но мельче поленьев, влажность умеренная.

Как часто нужно чистить дымогенератор после использования

Камеру сгорания очищают от золы и нагара после каждого использования или через один-два цикла — накопившаяся смола сужает проходное сечение и ухудшает тягу. Шланг и патрубок промывают отдельно, если на них скопился конденсат с продуктами горения.
