Электрический теплый пол под плитку: технология монтажа по шагам
Электрический теплый пол под плитку укладывают в слой плиточного клея или в тонкую цементную стяжку поверх утеплённого и гидроизолированного основания. Кабель или мат крепят к полу монтажной лентой или клеем-фиксатором, датчик температуры прячут в гофротрубку между витками, а терморегулятор выносят на стену рядом с выключателем света. Вся работа занимает от одного дня для монтажа до двух-трёх недель до полного высыхания стяжки, после которых можно включать систему на полную мощность.
- Нагревательный мат проще класть новичку, кабель дешевле, но требует расчёта шага укладки
- Основание должно быть сухим, ровным и утеплённым — без теплоизоляции кабель греет вниз в перекрытие, а не в комнату
- Датчик температуры укладывают в гофротрубу — это позволяет заменить его без вскрытия пола
- После укладки систему включают на пробу до заливки, а не после — это единственный способ проверить целостность кабеля до того, как он окажется под плиткой
Кабель или мат: что выбрать под плитку

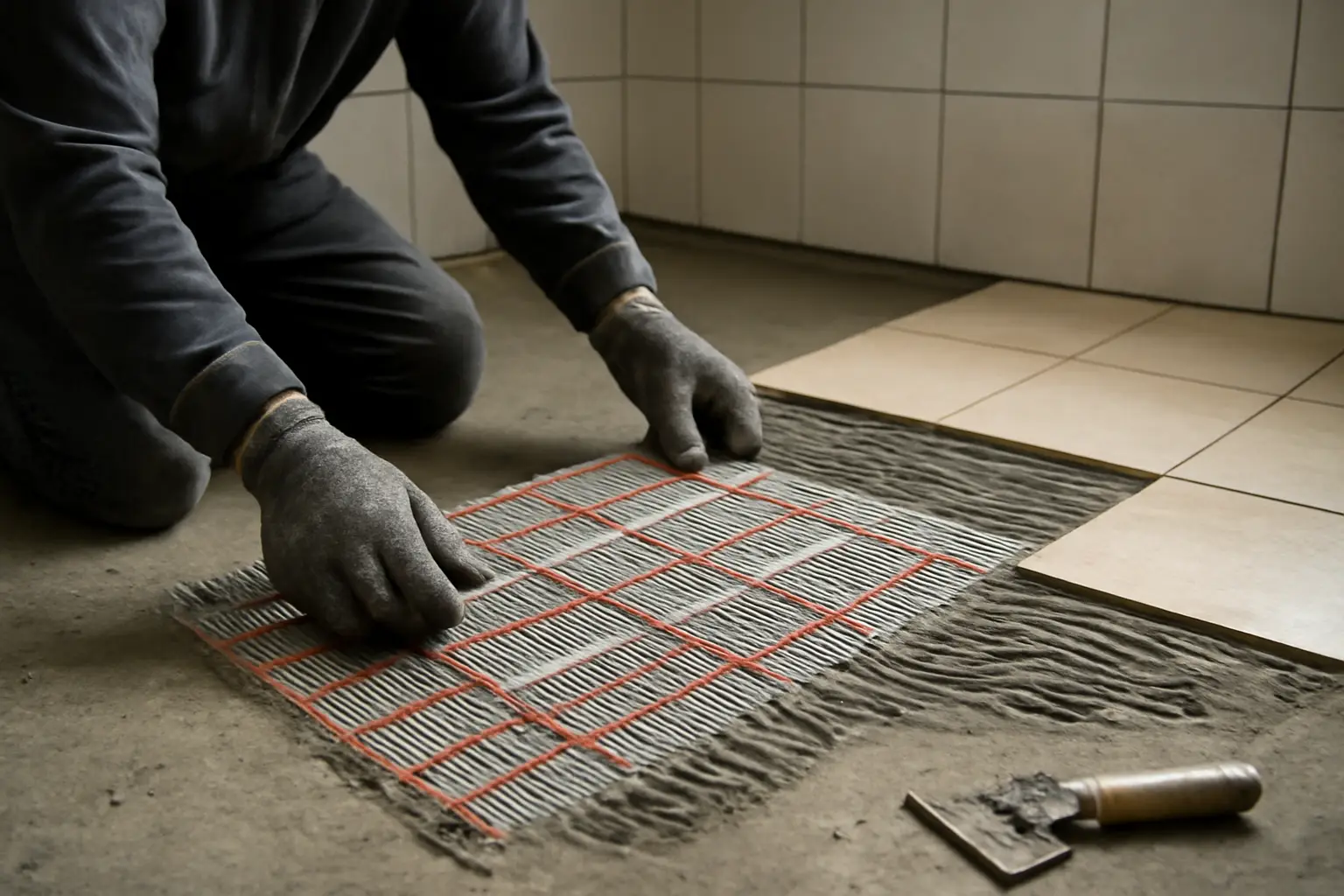

Нагревательный мат — это кабель, уже закреплённый на сетке с фиксированным шагом. Его раскатывают по полу как рулон обоев, режут сетку между витками кабеля на поворотах и укладывают в тонкий слой плиточного клея толщиной 3-5 мм. Для ванной, кухни, прихожей — везде, где пол уже почти готов и поднимать высоту нельзя, — мат подходит лучше: не нужно рассчитывать шаг укладки, вся работа сводится к раскладке и фиксации скотчем.
Нагревательный кабель без мата укладывают отдельно, крепят монтажной лентой с шагом 10-15 см, который рассчитывают исходя из мощности на квадратный метр и площади помещения. Кабель заливают цементно-песчаной стяжкой толщиной 3-5 см, поэтому он поднимает уровень пола заметнее мата. Такой вариант выбирают, когда стяжка и так планируется — например, в новостройке с черновым полом или при капитальном ремонте, когда высоту пола не жалко.
По цене разница не принципиальна: мат стоит немного дороже кабеля той же мощности, но экономит время монтажа и клей — не нужно рассчитывать раскладку. По надёжности отличий нет, оба варианта используют один и тот же тип нагревательного элемента, резистивный или двухжильный.
Подготовка основания под теплый пол
Основание должно быть сухим, без трещин и перепадов высоты больше 3-5 мм на метр — иначе нагревательный элемент лежит неравномерно, а в местах провисания клея кабель может перегреваться. Старую плитку, если она держится крепко и без трещин, можно не снимать, но проверить лучше: если под плиткой пустоты, стучите по ней — глухой звук значит, что кабель ляжет неровно.
Перед укладкой нагревательного элемента стелют теплоотражающую подложку — металлизированную плёнку или фольгированный пенополиэтилен без металлической сетки внутри (сетка экранирует тепло от датчиков и может вызвать наводки). Подложка не даёт теплу уходить в бетонное перекрытие, направляя его в помещение. Без неё система работает, но расходует на 15-25% больше электроэнергии на тот же результат, особенно на первом этаже над неотапливаемым подвалом или грунтом.
Стены и пол в мокрых зонах — ванной, санузле — гидроизолируют до укладки теплого пола, а не после. Обмазочную гидроизоляцию наносят на стены на высоту 20-30 см и по всему полу, дают высохнуть по инструкции производителя (обычно сутки), и только затем укладывают подложку и нагревательный элемент.
Расчёт мощности и шага укладки
Для жилых помещений с постоянным пребыванием — спальня, гостиная — обычно закладывают 130-150 Вт на квадратный метр площади, свободной от мебели и сантехники. Для ванной и кухни, где теплый пол работает как основной источник комфорта на кафельном полу, берут 150-180 Вт. Мебель без ножек, ванны и унитазы из площади вычитают — под ними кабель не кладут, там ему нет смысла греть воздух.
Шаг укладки кабеля зависит от его погонной мощности и рассчитывается производителем комплекта — обычно эта таблица идёт в инструкции к набору. Ошибка в расчёте шага в любую сторону нежелательна: слишком частая укладка перегревает пол локально, слишком редкая делает обогрев неравномерным, с холодными полосами между витками.
Отдельно рассчитывают длину кабеля: она фиксирована производителем и не режется — в отличие от мата, где сетку можно резать между витками, кабель греющий сам укорачивать нельзя ни при каких обстоятельствах, это разорвёт цепь или вызовет короткое замыкание.
Монтаж и укладка в плиточный клей
Кабель или мат раскладывают по подготовленному основанию, обходя дверные проёмы и оставляя отступ 5-10 см от стен и труб отопления. Крепят монтажной лентой к полу (кабель) или скотчем по сетке (мат), после чего сверху сразу укладывают гофротрубку с датчиком температуры — её располагают строго между витками кабеля, на равном расстоянии от соседних линий, ближе к центру комнаты, а не у стены.
Плиточный клей для теплого пола выбирают эластичный, специально маркированный для систем обогрева — обычная цементная смесь при нагреве и остывании трескается быстрее. Клей наносят зубчатым шпателем слоем, полностью закрывающим кабель — оставлять его частично на виду нельзя, воздушные пустоты вокруг кабеля ведут к локальному перегреву и обрыву.
Если система укладывается в стяжку, а не в клей, толщина слоя над кабелем должна быть не меньше 3 см — тоньше нельзя из-за риска перегрева, толще нежелательно из-за инерционности: пол будет медленнее нагреваться и медленнее остывать.
Терморегулятор и электрическая часть
Терморегулятор устанавливают на стене на высоте 60-80 см от пола, в отдельном подрозетнике, с отдельной линией питания от щитка через устройство защитного отключения на 10 или 16 мА — это отдельная защита именно для влажных помещений, дополняющая общий автомат группы розеток. Провод питания и провод датчика от терморегулятора до пола прячут в гофру или штробят в стене до укладки плитки на стены, если ремонт идёт полностью.
Мощность автомата в щитке подбирают по суммарной мощности теплого пола с запасом — для большинства жилых систем хватает автомата на 16А, но при большой площади или мощном кухонном контуре нужен отдельный расчёт, который лучше доверить электрику, а не делать на глаз.
Модели терморегуляторов отличаются функциями: простые механические просто держат заданную температуру, программируемые позволяют задать график по дням недели и часам, что для теплого пола под плиткой особенно удобно — можно снижать температуру ночью и поднимать к утру, экономя электричество без потери комфорта.
Проверка перед заливкой и первое включение
После укладки кабеля или мата и до заливки клеем или стяжкой систему обязательно проверяют мультиметром на сопротивление — значение должно совпадать с паспортным (указано на упаковке или в документах комплекта) с отклонением не больше 10%. Это единственный момент, когда обрыв или повреждение кабеля можно исправить без разрушения пола — после заливки доступ к кабелю потерян.
Первое включение делают не раньше, чем клей или стяжка полностью высохнут — для клея это обычно 3-5 дней, для цементной стяжки толщиной 3-5 см — от 21 до 28 дней в зависимости от температуры и влажности в помещении. Раннее включение приводит к растрескиванию покрытия из-за неравномерного высыхания и может испортить внешний вид плитки, даже если она уже уложена сверху.
Первый прогрев делают постепенно: начинают с температуры 15-18°C и поднимают на 2-3 градуса в сутки до рабочих значений. Резкий скачок с холодного пола на 35°C создаёт термическое напряжение в стяжке и клеевом слое, что со временем может привести к отслоению плитки по краям.
Частые ошибки и практический вывод
Самая частая ошибка — экономия на теплоотражающей подложке или полный отказ от неё. Экономия в 500-1000 рублей на материале оборачивается заметно выросшим счётом за электричество на годы вперёд. Вторая по частоте ошибка — укладка датчика температуры без гофротрубы: когда датчик выходит из строя (а это случается через несколько лет эксплуатации), заменить его без вскрытия плитки уже нельзя.
Третья ошибка — включение системы сразу после укладки, до полного высыхания клея или стяжки. Она стоит дороже других: испорченную плитку и треснувшую стяжку придётся демонтировать и переделывать заново, а это не пара дней, а полноценный ремонт с нуля.
Если вы делаете теплый пол электрический под плитку своими силами впервые, разумно доверить электрическую часть — подключение к щитку и установку УЗО — специалисту с допуском, а самостоятельно выполнить укладку кабеля и заливку клеем, предварительно свериться с расчётом мощности по площади и проверить сопротивление перед заливкой. Такой подход снижает риск ошибок там, где они дороже всего обход
