Электрический тёплый пол под плитку: 7 шагов монтажа
Электрический тёплый пол под плитку укладывают на подготовленное ровное основание, фиксируют кабель или мат монтажной лентой либо клеем, закрывают слоем плиточного клея или стяжки и включают систему только после полного высыхания раствора — обычно не раньше чем через 3–4 недели. Ошибка на любом из этих этапов чаще всего приводит либо к перегреву и обрыву кабеля, либо к растрескиванию плитки.
- Основание должно быть ровным, чистым и сухим — перепады выше 3–5 мм на метр недопустимы.
- Нагревательный кабель и маты нельзя резать, укорачивать или пересекать между собой.
- Датчик температуры ставится в гофротрубке, чтобы его можно было заменить без вскрытия пола.
- Первое включение — не раньше полного набора прочности стяжки или клея, обычно 28 дней.
Что выбрать: кабель или мат
Нагревательный мат — это кабель, уже закреплённый на сетке с заданным шагом. Его укладывают прямо в слой плиточного клея, без дополнительной стяжки, поэтому высота пола почти не меняется. Это удобно для санузлов и кухонь, где каждый сантиметр высоты на счету, и для ремонта без демонтажа дверей.
Ещё по теме: Как уложить электрический теплый пол под плитку правильно и Электрический тёплый пол под плитку в ванной: 8 шагов укладки.
Одножильный или двужильный кабель без мата даёт больше свободы: шаг укладки можно скорректировать под конкретную комнату, обогнуть мебель на ножках или сделать более плотный шаг у наружной стены. Но кабель обычно укладывают в стяжку толщиной 3–5 см, а значит, пол поднимается заметнее и сроки монтажа увеличиваются.
Для помещений с высоким порогом или там, где стяжка нежелательна по весу конструкции — например, в старых домах с деревянными перекрытиями — мат почти всегда предпочтительнее. Кабель имеет смысл там, где пол и так предстоит заливать заново.
Подготовка основания
Перед укладкой любого типа тёплого пола основание нужно очистить от пыли, старых остатков клея и жировых пятен, а затем прогрунтовать. Грунтовка улучшает сцепление стяжки или клея с бетоном и снижает риск отслоения плитки в будущем.
Если основание неровное, перед укладкой греющего элемента делают выравнивающую стяжку и дают ей высохнуть — сроки зависят от толщины слоя и указаны в инструкции к смеси. Укладывать кабель на невыровненное основание не стоит: в углублениях он будет перегреваться, а на выступах — недогреваться, что со временем ведёт к локальному выходу из строя.
Отдельный момент — теплоизоляция. Подложку под тёплый пол кладут почти всегда, кроме случаев, когда снизу уже отапливаемое помещение. Без неё значительная часть тепла уходит вниз, в перекрытие, и система работает менее эффективно, потребляя больше электроэнергии на тот же результат.
Расчёт мощности и шага укладки
Электрический тёплый пол не рассчитан на обогрев всей комнаты как основной источник тепла — это, как правило, комфортный подогрев поверхности. Мощность подбирают из расчёта 130–180 Вт на квадратный метр площади укладки, причём укладывать кабель нужно не по всей площади помещения, а только по свободной от мебели и сантехники зоне.
Шаг витков кабеля обычно составляет 8–15 см и указывается в паспорте конкретной модели — здесь стоит следовать документации производителя, а не общим цифрам из интернета, поскольку разные кабели рассчитаны на разную линейную мощность. Под ванной, унитазом, шкафами и другой стационарной мебелью без вентиляции кабель укладывать не нужно: тепло там всё равно не пригодится, а риск перегрева выше.
Отдельно рассчитывают зону у наружных стен и окон — там теплопотери выше, и шаг укладки иногда делают более плотным. Это тонкий момент, который проще доверить специалисту или хотя бы свериться со схемой, приложенной к конкретной модели кабеля.
Монтаж датчика температуры
Датчик всегда укладывают в гофрированной трубке с закрытым концом — это позволяет вытащить и заменить его при поломке без демонтажа плитки. Трубку располагают между витками кабеля, примерно на равном расстоянии от двух соседних линий, на глубине, соответствующей укладке самого нагревательного элемента.
Место установки датчика — не под мебелью и не у наружной стены, а в средней, ничем не закрытой зоне пола. Иначе показания будут искажены, термостат станет отключать нагрев раньше или позже реального нагрева поверхности.
Гофротрубку с датчиком выводят к месту установки терморегулятора отдельно от силового кабеля, по возможности не пересекая линии обогрева. Концы трубки со стороны стены герметично закрывают, чтобы туда не попал раствор при заливке.
Укладка кабеля или мата

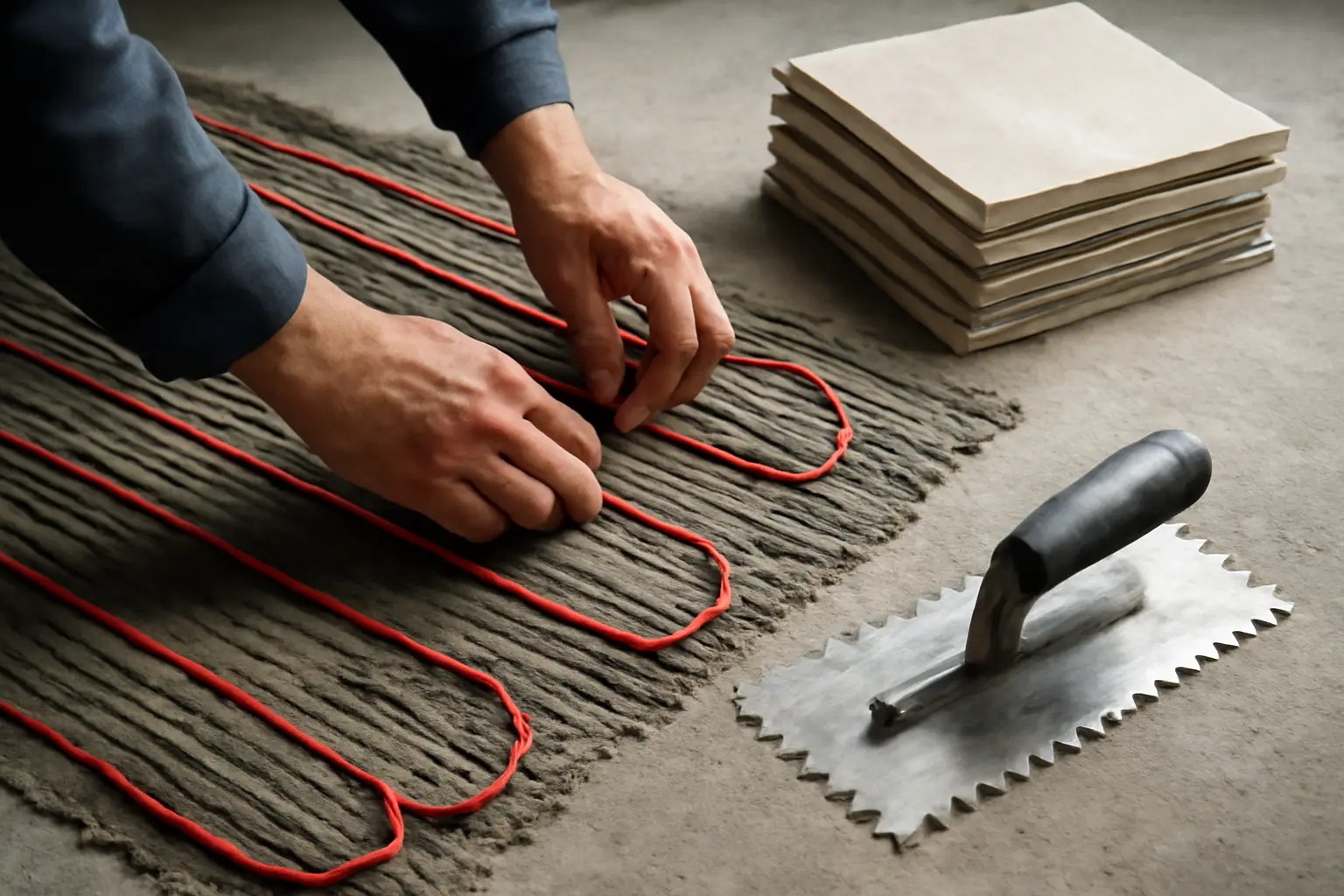

Кабель фиксируют на монтажной ленте с шагом, указанным производителем, соблюдая расчётный интервал между витками. Мат просто раскатывают и приклеивают к основанию плиточным клеем или специальным клеем-фиксатором, при необходимости разрезая сетку между витками — сам кабель резать нельзя ни в каком случае.
После укладки обязательно проверяют сопротивление кабеля тестером и сравнивают с паспортным значением. Это единственный способ убедиться, что при монтаже кабель не был повреждён — после заливки стяжки исправить повреждение будет сложно и дорого. Проверку стоит повторить и после заливки, до полного высыхания раствора: если сопротивление изменилось, ещё есть шанс разобраться с проблемой без демонтажа плитки.
Фотографии готовой раскладки с привязкой к стенам и мебели стоит сохранить — они не раз пригодятся, если через несколько лет понадобится сверлить стену или переставлять мебель на ножках рядом с полом.
Заливка стяжки или укладка плитки
Для кабеля обычно заливают стяжку толщиной 3–5 см поверх уложенных витков, для мата плитку кладут прямо на слой клея, в который погружён нагревательный элемент. В обоих случаях раствор должен полностью закрывать кабель — оголённые участки недопустимы, это риск короткого замыкания и удара током при контакте с водой.
Плитку кладут после полного набора прочности стяжки или клея, а не сразу после укладки — иначе можно сдвинуть или повредить кабель под слоем ещё не застывшего раствора. Сроки высыхания зависят от марки смеси и указаны на упаковке, обычно это от нескольких дней для тонкого слоя клея до нескольких недель для полноценной стяжки.
Между плитками оставляют компенсационные швы, особенно в больших помещениях — тёплый пол при нагреве и охлаждении вызывает микродеформации, и без швов плитка со временем может растрескаться по линиям наибольшего напряжения.
Первое включение и распространённые ошибки
Включать электрический тёплый пол под плитку сразу после укладки нельзя — раствор должен полностью высохнуть, обычно это занимает не меньше трёх-четырёх недель. Раннее включение приводит к неравномерному высыханию стяжки, трещинам и, в худшем случае, к повреждению самого кабеля из-за температурных напряжений в ещё влажном растворе.
Частая ошибка — укладка кабеля впритык к порогу или под дверными коробками без учёта теплового расширения, из-за чего плитка на стыке с другим покрытием со временем даёт трещину. Другая распространённая проблема — отсутствие проверки сопротивления перед заливкой: повреждённый на монтаже кабель проще заменить до раствора, чем после.
Первое включение делают на минимальной температуре и постепенно увеличивают её в течение нескольких дней — это называется тестовым прогревом стяжки. Резкий выход на максимальную мощность в первый день повышает риск растрескивания только что застывшего раствора.
Практический вывод
Порядок действий один и тот же независимо от бренда: подготовить основание, рассчитать мощность и шаг, установить датчик в гофротрубке, закрепить кабель или мат, проверить сопротивление, залить стяжкой или клеем и выждать положенный срок перед включением. Отклонение от любого пункта — обычно причина будущих поломок, а не мелочь, которую можно пропустить.
Точные цифры по мощности, шагу укладки и срокам высыхания смеси у каждого производителя свои — их стоит проверять в паспорте изделия или на официальном сайте бренда, а не подгонять под общие рекомендации из разных источников. Если при проверке сопротивления или первом включении что-то пошло не так, разумнее обратиться в сервисную организацию, чем разбирать уже залитый пол самостоятельно.
