Как укладывать тёплый пол электрический под плитку
Электрический тёплый пол под плитку укладывают в определённой последовательности: сначала готовят и утепляют основание, затем размещают нагревательный кабель или мат, подключают терморегулятор с датчиком температуры, испытывают систему и только после этого заливают стяжку или наносят плиточный клей и укладывают плитку. Нарушение порядка операций — частая причина того, что система не прогревает пол равномерно или выходит из строя раньше срока.
- Основание должно быть ровным, прочным и чистым — неровности выравнивают заранее.
- Витки кабеля не должны пересекаться, соприкасаться друг с другом или заходить один на другой.
- Кабель крепят к монтажной ленте с шагом 75–150 мм, шаг укладки самого кабеля считают по площади помещения.
- Перед укладкой плитки систему обязательно подключают и проверяют на исправность.
Подготовка основания
Перед укладкой тёплого пола основание освобождают от старого покрытия, пыли и мусора, проверяют на трещины и перепады высоты. Плитка не терпит неровностей: даже небольшой уклон или бугор приводит к тому, что швы расходятся, а сама плита со временем растрескивается над кабелем. Если стяжка старая и с выбоинами, её ремонтируют цементным раствором или самовыравнивающейся смесью и дают полностью высохнуть.
После выравнивания на основание укладывают теплоизоляционный слой — он направляет тепло вверх, а не в сторону перекрытия или грунта. Материал теплоизоляции подбирают в зависимости от того, находится помещение на первом этаже или выше: для холодных нижних этажей и балконов слой делают толще, для квартир на средних этажах многоквартирного дома — тоньше или отказываются от него вовсе, если снизу тёплое помещение.
Укладка кабеля или матов
Нагревательный кабель фиксируют на монтажной ленте, которую крепят к основанию с шагом 75–150 мм. Ленту раскладывают змейкой по всей отапливаемой зоне, а кабель прижимают к ней специальными зажимами через определённый интервал. Шаг между витками кабеля рассчитывают исходя из площади помещения и длины конкретной секции — это указывается в паспорте изделия или рассчитывается по мощности на квадратный метр.
Главное правило при укладке — витки не должны пересекаться, соприкасаться или заходить друг на друга. Это касается и мест, где кабель проходит рядом с датчиком температуры или трубой гофры: расстояние до соседнего витка сохраняют по всей длине, иначе возможен локальный перегрев и повреждение изоляции кабеля.

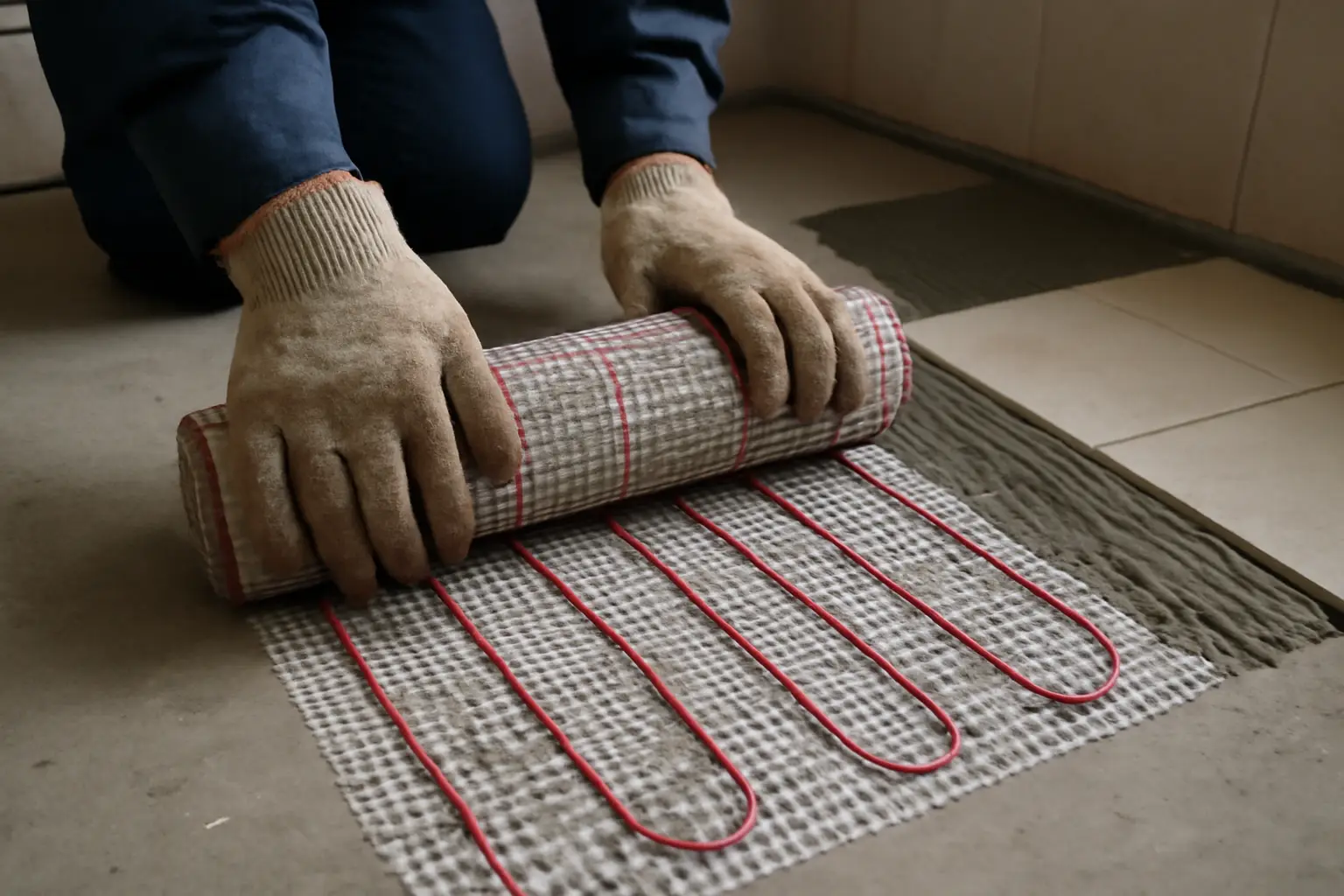

Нагревательные маты укладывают проще: их раскатывают по полу и приклеивают на самоклеящуюся основу или фиксируют скотчем, повторяя контур помещения и обходя мебель и сантехнику. Маты не режут посередине нагревательного элемента — можно только разрезать сетчатую основу между витками, сам кабель остаётся целым.
Датчик температуры и терморегулятор
Датчик температуры пола укладывают в гофротрубу и размещают между витками кабеля так, чтобы его можно было при необходимости заменить без вскрытия стяжки. Гофротрубу с датчиком выводят к стене, где будет установлен терморегулятор — обычно на высоте около 20-30 см от пола, рядом с электрической розеткой или отдельной линией питания.
Терморегулятор подключают по схеме, указанной производителем: провода питания, кабеля пола и датчика заводят в клеммную колодку каждый в свою группу. Ошибки на этом этапе — одна из частых причин, по которой система тёплого пола не включается или срабатывает автоматический выключатель при первом включении.
Проверка перед укладкой плитки
Перед тем как закрыть систему стяжкой или плиткой, её обязательно подключают и тестируют. Проверяют сопротивление кабеля мультиметром — значение должно соответствовать паспортным данным, отклонение больше нескольких процентов говорит о повреждении. Затем систему включают на короткое время и убеждаются, что нагрев идёт равномерно, без запаха гари и искр в терморегуляторе.
Эту проверку повторяют ещё раз непосредственно перед укладкой плитки, даже если тестирование уже проводилось раньше. За время между монтажом кабеля и облицовкой систему могли случайно повредить, например, при переносе материалов по помещению.
Стяжка или укладка на клей
Для кабельного пола обычно заливают стяжку толщиной примерно 3–5 см, но не больше 50 мм — более толстый слой увеличивает инерцию системы и время выхода на рабочую температуру, а также нагрузку на перекрытие. Стяжку делают из цементно-песчаной смеси с пластификатором, который снижает вероятность растрескивания при нагреве и остывании. После заливки стяжке дают полностью высохнуть — обычно это занимает несколько недель, конкретный срок зависит от состава смеси и указан на упаковке.
Для нагревательных матов толстая стяжка не нужна: плитку укладывают прямо на плиточный клей, которым покрывают мат тонким слоем в несколько миллиметров. Это заметно сокращает высоту пола и время монтажа, что особенно важно при ремонте в помещениях с низкими потолками или уже установленными дверями.
Первое включение системы после стяжки допускается только после полного набора прочности бетона, обычно не раньше чем через 28 дней. Слишком раннее включение приводит к трещинам в стяжке и повреждению кабеля.
Особенности для разных типов помещений
В ванной комнате и на кухне повышенная влажность требует особого внимания к гидроизоляции стяжки и надёжности соединений кабеля — здесь чаще применяют влагостойкие гофротрубы и герметизацию мест подключения. В прихожей или на балконе теплоизоляционный слой делают толще, так как через эти зоны тепло уходит активнее.
На кухне с тяжёлой мебелью или встроенной техникой кабель не укладывают под зонами, где стоят шкафы без вентиляции — перегрев там неизбежен из-за отсутствия отвода тепла. Это же касается участков под ванной или душевым поддоном, если они не предназначены для обогрева.
Частые ошибки при монтаже
Наиболее распространённая ошибка — укладка кабеля без предварительного расчёта шага и мощности на квадратный метр, что приводит к неравномерному прогреву или перегрузке электросети. Вторая по частоте проблема — экономия на теплоизоляции, из-за которой значительная часть тепла уходит вниз, а не в помещение.
Также часто пропускают этап тестирования перед укладкой плитки, полагаясь на то, что кабель проверен производителем. Заводская проверка не исключает повреждения при транспортировке или монтаже, поэтому финальный тест перед облицовкой обязателен в любом случае.
Практический вывод
Порядок работ при укладке электрического тёплого пола под плитку жёстко фиксирован: подготовка основания, теплоизоляция, размещение кабеля с соблюдением шага и без пересечения витков, подключение терморегулятора и датчика, проверка системы, затем стяжка или клей и облицовка. Отклонение от этой последовательности почти всегда сказывается на качестве обогрева или сроке службы системы. При выборе между кабелем и матами ориентируются на высоту помещения и сроки ремонта: маты быстрее и не требуют толстой стяжки, кабель гибче в расчёте мощности под конкретную задачу. Точные параметры — толщину стяжки, шаг укладки, схему подключения терморегулятора — уточняют в инструкции к конкретной модели, поскольку они могут отличаться у разных производителей.
