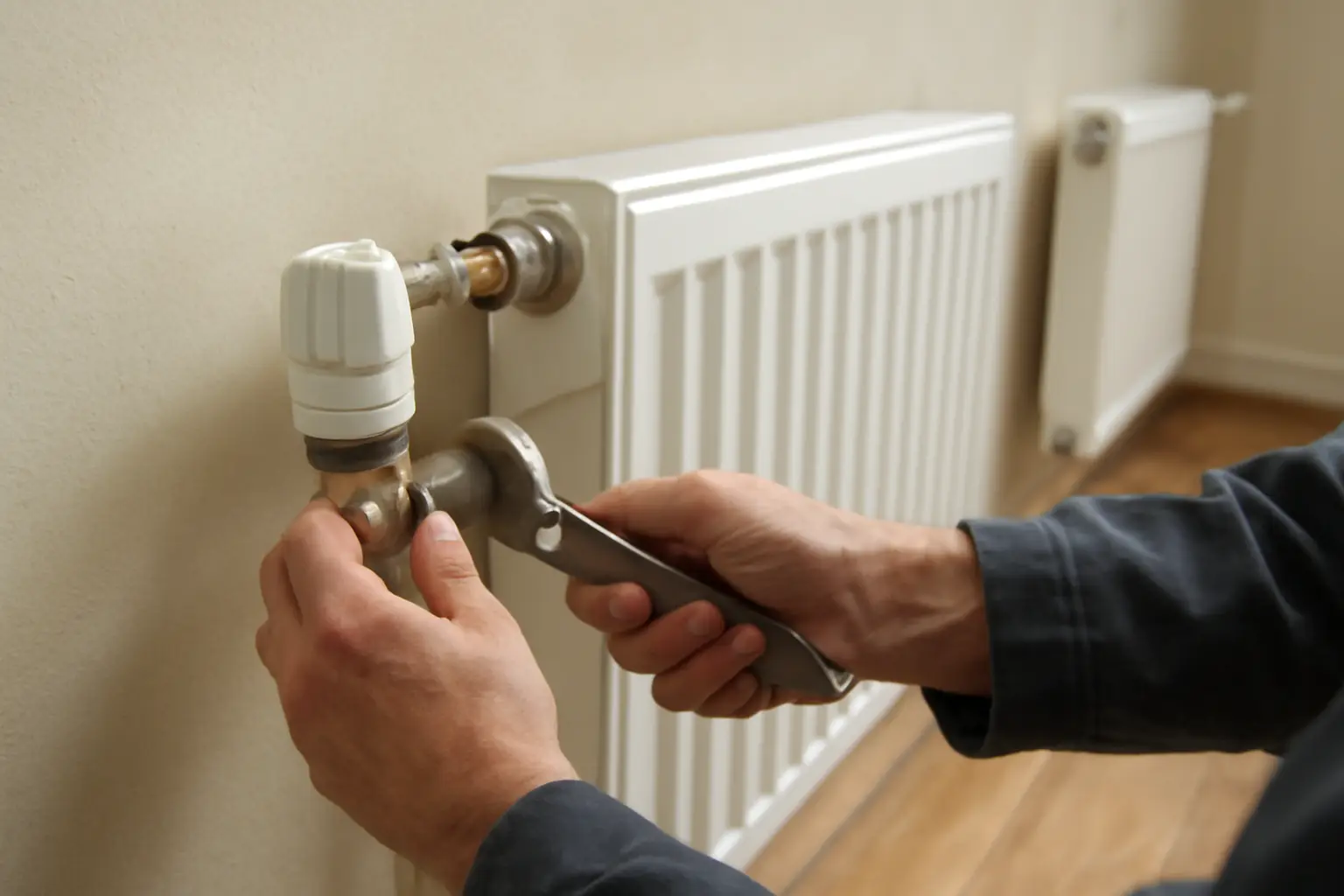

Как добавить батарею отопления в частном доме к готовой системе
Чаще всего новую батарею подключают методом врезки в существующую трубу подачи и обратки через тройники, либо через разводку от соседнего радиатора той же ветки. Такой способ проще электро- и сантехнических альтернатив и не требует переделки всей схемы. Перед работой систему останавливают, сливают теплоноситель хотя бы из того участка, где будет врезка, и подбирают радиатор по мощности под площадь помещения. Добавить батарею отопления к существующей системе в частном доме можно своими силами, если система однотрубная или двухтрубная с открытым доступом к стоякам, но при закрытой системе с насосом и мембранным баком порядок действий чуть сложнее.
Что нужно знать о системе перед началом работ
Сначала выясняют тип отопления: однотрубное, двухтрубное или лучевое (коллекторное). От этого зависит, куда и как врезать новый радиатор. В однотрубной системе все батареи стоят последовательно, и добавление лишней точки увеличивает гидравлическое сопротивление участка — это может ухудшить прогрев дальних радиаторов. В двухтрубной системе подача и обратка идут параллельно к каждому прибору, врезка нового радиатора почти не влияет на остальные.
Второй момент — есть ли в системе циркуляционный насос. Если система с естественной циркуляцией (самотёк), трубы обычно шире, уклоны выдержаны по расчёту, и добавление радиатора может нарушить баланс потоков. При насосной циркуляции с закрытым расширительным баком добавить точку проще технически, но важно не превысить суммарную тепловую мощность, на которую рассчитан котёл.
Выбор места и способа подключения
Наиболее удобные варианты — тройниковая врезка в существующий стояк или прокладка отдельной ветки от распределительного коллектора, если он есть. Тройник ставят на подающую и обратную трубу, от него отводят линию к новому радиатору. Для труб из полипропилена или металлопластика врезка делается сваркой фитингов или обжимными соединениями, для стальных труб — резьбовыми фитингами или сварочным аппаратом.
Если система лучевая, проще всего добавить радиатор через свободный порт коллектора — при условии, что он предусмотрен изначально. Когда свободных портов нет, придётся либо ставить дополнительный коллектор, либо переходить на тройниковую схему на одном из существующих контуров.
Подбор мощности нового радиатора
Мощность подбирают по площади и высоте потолков помещения, с поправкой на количество окон, угловое расположение комнаты и утепление стен. Усреднённо на 10 м² при потолках 2,5–2,7 м берут около 1 кВт мощности радиатора, для угловых и плохо утеплённых комнат добавляют 20–30%. Точный расчёт зависит от климатической зоны и делается по СНиП или через теплотехнический калькулятор — самостоятельные прикидки годятся для черновой оценки, но для дорогого алюминиевого или биметаллического радиатора лучше свериться с проектной документацией дома, если она сохранилась.
Отдельно проверяют запас мощности котла. Если после установки нового радиатора суммарная нагрузка приблизится к максимальной мощности котла, лучше проконсультироваться со специалистом по отоплению или прочитать инструкцию к конкретной модели — там указан рекомендуемый предел подключаемых приборов.
Порядок работ по врезке
- Перекрывают подачу теплоносителя на участке или на всю систему, если запорной арматуры на локальном участке нет.
- Сливают воду из труб через нижний сливной кран или через демонтированный радиатор рядом с местом врезки.
- Врезают тройники в подающую и обратную трубу, устанавливают отсечные краны на новую ветку — они понадобятся для обслуживания без остановки всей системы в будущем.
- Монтируют радиатор на кронштейны, подключают к тройникам через угловые или прямые фитинги, ставят кран Маевского для стравливания воздуха.
- Заполняют систему теплоносителем, проверяют герметичность соединений под давлением, стравливают воздух из всех точек, включая новый радиатор.
Если система заполнена антифризом или специализированным теплоносителем, а не водой, доливать нужно тот же состав — смешивание разных теплоносителей иногда приводит к выпадению осадка и забивке узких проходов радиатора.
Байпас и балансировка после добавления радиатора
В однотрубной системе на новую ветку обязательно ставят байпас — обводную трубу с краном, которая позволяет регулировать проток через радиатор без остановки циркуляции по всему стояку. Без байпаса перекрытие крана на новом радиаторе останавливает движение теплоносителя во всей цепочке дальше по ходу.
После монтажа систему балансируют: если дальние радиаторы стали холоднее, чем раньше, на новом радиаторе слегка прикрывают термостатический вентиль или регулировочный кран, увеличивая сопротивление и перераспределяя поток на остальные точки.
| Тип системы | Сложность добавления радиатора | Нужен байпас | Риск для остальных батарей |
|---|---|---|---|
| Двухтрубная с насосом | Низкая | Нет | Минимальный |
| Однотрубная последовательная | Средняя | Да | Возможно ухудшение прогрева дальних точек |
| Лучевая (коллекторная) | Низкая при свободном порте, высокая при его отсутствии | Нет | Минимальный при наличии порта |
| Естественная циркуляция (самотёк) | Высокая | Иногда | Требует проверки уклонов и диаметров |
Частые ошибки при подключении дополнительной батареи
Самая распространённая ошибка — врезка без отсечных кранов на новой ветке. В результате любое обслуживание или замена радиатора требует остановки всей системы и слива теплоносителя целиком. Вторая ошибка — установка радиатора большей мощности, чем позволяет запас котла, из-за чего страдает прогрев во всём доме в морозы. Третья — игнорирование уклонов труб в системах с естественной циркуляцией: даже небольшая ошибка в наклоне новой ветки приводит к завоздушиванию и застою теплоносителя.
Отдельно стоит проверить совместимость материалов труб и фитингов. Смешивание меди со сталью без изолирующих вставок вызывает электрохимическую коррозию в точке контакта — соединение начинает течь через несколько месяцев или лет.
Частые вопросы
Можно ли подключить новый радиатор без остановки всей системы отопления?
Если на участке, где планируется врезка, уже стоят отсечные краны, локальную ветку можно перекрыть и работать без слива всей системы. Если запорной арматуры на этом участке нет, придётся останавливать циркуляцию и сливать теплоноситель хотя бы частично.
Что делать, если после установки нового радиатора остальные батареи стали холоднее?
Это признак разбалансировки системы из-за увеличения общей протяжённости контура. Помогает регулировка кранов: на новом радиаторе поток слегка прикрывают, освобождая ресурс для дальних точек. В сложных случаях ставят балансировочные вентили на каждую ветку и настраивают систему заново с учётом добавленной нагрузки.
Нужно ли менять котёл, если добавляется ещё один радиатор?
Замена нужна только если суммарная мощность всех радиаторов после добавления превысит паспортную мощность котла с запасом на пиковые морозы. Для одного дополнительного радиатора в доме среднего размера запас мощности обычно есть, но точный ответ дают расчёт теплопотерь дома и паспортные данные котла.
Какой теплоноситель заливать после врезки нового радиатора, если система была заполнена антифризом?
Доливать нужно тот же состав, что был в системе изначально, и от того же производителя, если возможно. Смешивание разных антифризов или разбавление их водой в неправильной пропорции иногда приводит к выпадению осадка, который забивает узкие каналы радиатора и термостатических клапанов.
