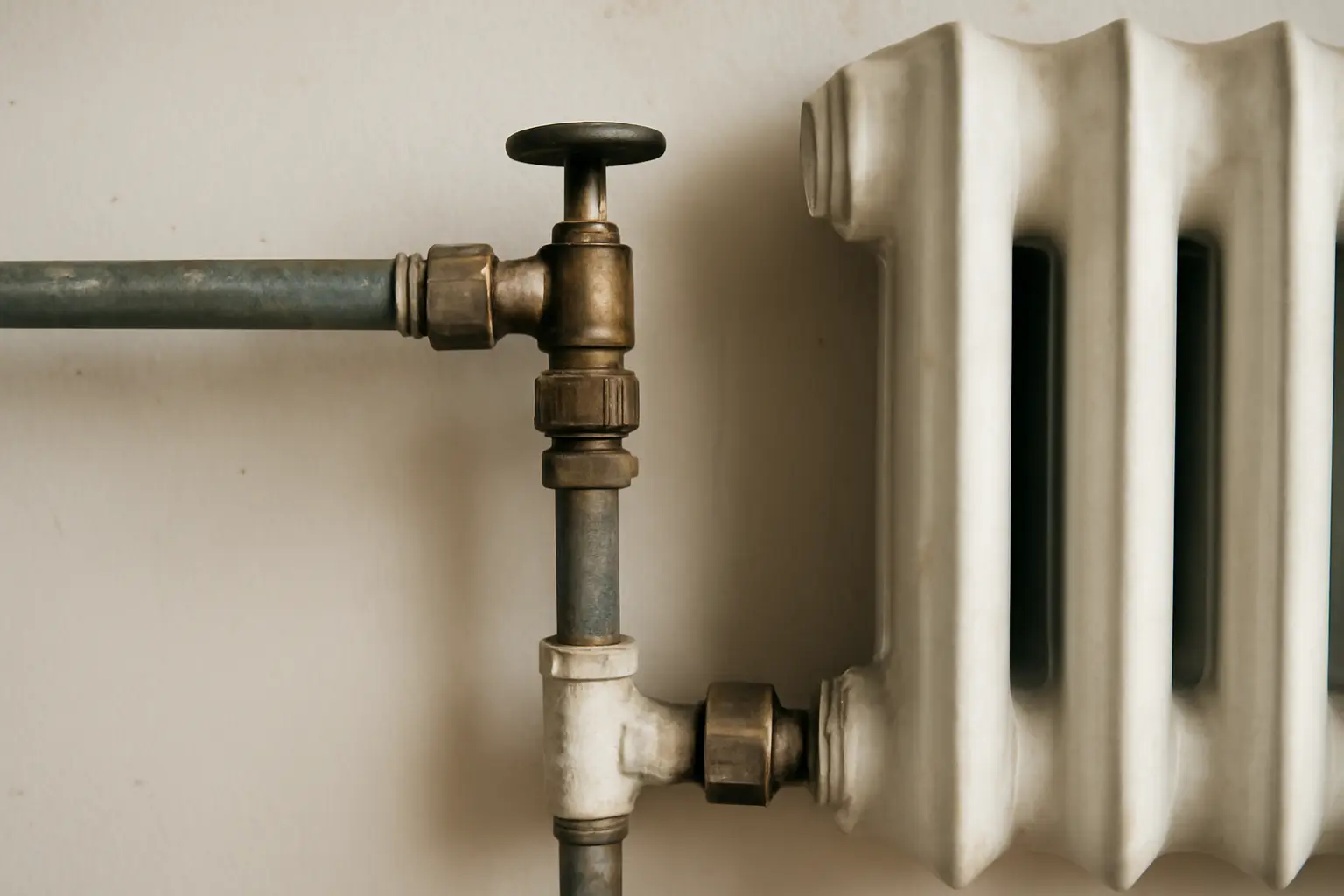

Как правильно подключить батарею отопления в квартире к стояку

Обновлено 4 сентября 2026 г. · Радиаторы и батареи

Всего есть семь рабочих вариантов подключения радиатора к стояку отопления, и правильный выбор зависит не от предпочтений, а от типа системы в доме. Если времени разбираться нет: в однотрубной системе (стояк проходит через все квартиры без обратки) ставится байпас с боковым или диагональным подключением, в двухтрубной — диагональная схема без байпаса. Определить тип системы можно по количеству труб в стояке: одна труба — однотрубная система, две — двухтрубная.

Подключение в зависимости от типа стояка

Байпас в однотрубной системе

Байпас — это перемычка, которая соединяет подающую и обратную часть стояка в обход радиатора. Без неё при перекрытии кранов на батарее теплоноситель в квартире перестанет циркулировать не только у владельца, но и у соседей выше по стояку, поскольку однотрубная система работает последовательно. Байпас обязателен по СНиП и требуется большинством управляющих компаний при замене радиаторов в домах старой застройки.

Диаметр байпаса должен быть на один шаг меньше диаметра стояка: при трубе 20 мм перемычка делается 15 мм. Если сделать байпас того же диаметра, что и стояк, теплоноситель пойдёт по пути наименьшего сопротивления через перемычку, а батарея останется холодной.

Прямое подключение в двухтрубной системе

В двухтрубной системе к квартире подходят две трубы — подача и обратка, каждая работает отдельно, поэтому байпас не нужен: перекрытие одного радиатора не влияет на остальные. Такая схема применяется в современных домах и после капитального ремонта старых. Подключение делается напрямую, без перемычек, что упрощает монтаж и снижает число резьбовых соединений — а значит, и потенциальных мест течи.

Ошибка — механически копировать однотрубную схему с байпасом там, где он не нужен: лишняя перемычка не портит работу системы, но увеличивает стоимость монтажа и число паянных или резьбовых узлов без всякой пользы.

Ленинградка (горизонтальная однотрубная с попутным движением)

Отдельный случай однотрубной системы — «ленинградка», где стояк идёт горизонтально по этажу, а не вертикально через квартиры. Радиаторы подключаются последовательно друг за другом, каждый обязательно с байпасом. Особенность в том, что последняя батарея в цепочке получает более холодный теплоноситель, чем первая, поэтому для равномерного прогрева на дальние радиаторы иногда ставят секции с запасом или увеличивают диаметр труб.

Схемы подключения радиатора к трубам

Боковое одностороннее подключение

Самая распространённая схема: подача и обратка подключаются к одной боковой стороне радиатора — сверху подача, снизу обратка, с той же стороны, где проходит стояк. Подходит для большинства панельных и типовых квартир, отличается минимальным расходом труб и простотой монтажа.

Ограничение — при длине радиатора больше 10-12 секций дальний от подключения край прогревается заметно слабее ближнего, из-за чего теплопотеря по длине батареи становится неравномерной. Для длинных радиаторов эту схему стараются не использовать.

Диагональное подключение

Подача подводится сверху с одной стороны, обратка — снизу с противоположной. Это оптимальная схема для радиаторов длиной больше 10 секций и для алюминиевых или биметаллических батарей с горизонтальным движением теплоносителя внутри секций: диагональная подача обеспечивает равномерный прогрев по всей длине, теплоотдача выше боковой схемы на 5-15% при одинаковой мощности.

Минус — требуется прокладка обратной трубы через всю ширину радиатора, что не всегда удобно при скрытой разводке в полу или штробе стены.

Нижнее подключение

Обе трубы, подача и обратка, подводятся снизу радиатора — с одной стороны или с двух. Схема используется, когда трубы проложены в полу или в стяжке, что типично для домов с системой «тёплый пол плюс радиаторы» или при скрытой разводке для эстетики. Подходит для радиаторов, специально спроектированных под нижнее подключение — у них внутренняя конструкция каналов рассчитана на такой ток теплоносителя.

При установке обычного радиатора без нижнего подключения на трубы, выведенные из пола, теплоотдача падает на 10-12% по сравнению с боковой или диагональной схемой — это нужно учитывать при расчёте мощности батареи и брать модель на секцию-две больше расчётной.

Седельное подключение (обход стояка)

Разновидность бокового подключения для однотрубных систем, где вместо байпаса используется специальный седельный отвод-хомут, врезаемый прямо в стояк без его разрезания. Применяется при работе на действующем стояке без слива всей системы, что удобно при точечной замене радиатора в отдельной квартире без отключения соседей.

Седельный отвод требует более аккуратного монтажа и герметизации, чем сварной байпас, поэтому чаще применяется бригадами с готовым инструментом для врезки под давлением, а не в рамках самостоятельного ремонта.

Дополнительная обвязка и запорная арматура

Подключение с термостатическим клапаном

На подающую трубу перед радиатором ставится термостатический клапан с термоголовкой, позволяющий регулировать температуру батареи вручную. Вариант подходит тем, кто хочет управлять теплом в отдельной комнате независимо от остальной квартиры — например, снижать нагрев в спальне или гостиной с южной стороны.

В однотрубной системе с байпасом термоклапан ставится только на подачу, кран на обратке делают обычным шаровым — иначе при полном закрытии клапана байпас останется единственным путём для теплоносителя, и это нормально, так и должно работать.

Подключение с краном Маевского

Не отдельная схема подключения, а обязательный элемент любой обвязки радиатора: воздушный клапан устанавливается в верхней пробке батареи с противоположной стороны от подачи. Через него стравливается воздух, скопившийся в верхней части секций, из-за которого батарея греется частично или шумит.

Пропуск этого элемента — частая ошибка при самостоятельном монтаже: без крана Маевского воздушная пробка со временем накопится в любом случае, и придётся демонтировать верхнюю заглушку радиатора под давлением, что сложнее и грязнее, чем сразу поставить кран.

Отдельно стоит проверить материал труб обвязки и радиатора на совместимость: медные трубы напрямую с алюминиевыми радиаторами соединять нельзя без латунной или стальной переходной вставки — контакт этих металлов вызывает электрохимическую коррозию и разрушение секций за несколько сезонов. При любых сомнениях в схеме или материалах лучше уточнить порядок работ у управляющей компании дома или в сервисной организации, обслуживающей систему отопления, поскольку самовольное вмешательство в общедомовой стояк без согласования формально нарушает правила эксплуатации многоквартирного дома.
