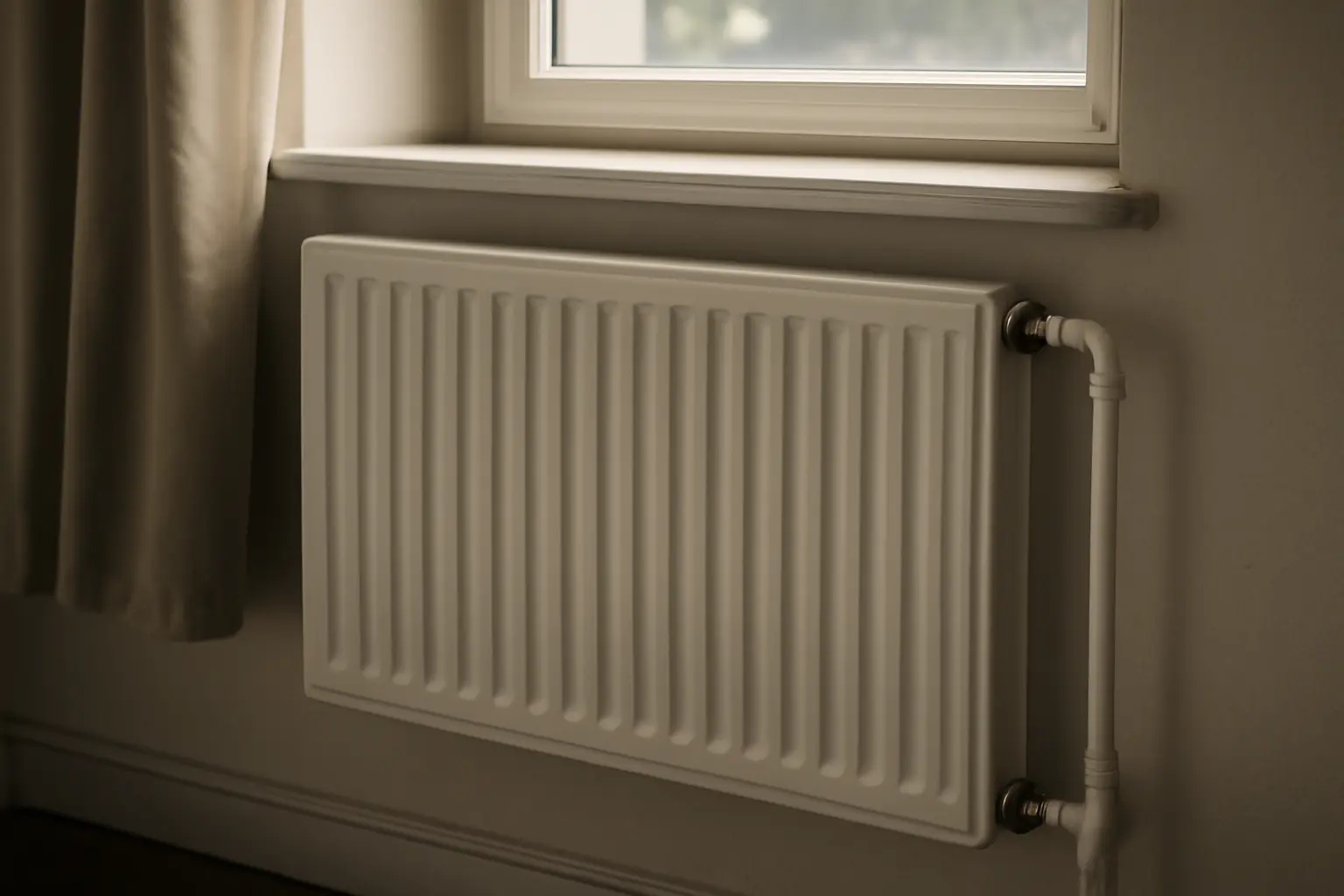

Устройство радиатора отопления квартиры: из чего состоит батарея

Обновлено 4 сентября 2026 г. · Радиаторы и батареи

Радиатор отопления квартиры состоит из корпуса с внутренними каналами для теплоносителя, верхнего и нижнего коллекторов, кронштейнов крепления к стене и запорной арматуры на входе и выходе. Теплоноситель — горячая вода из системы отопления — проходит через каналы, отдаёт тепло металлу, а тот греет воздух в комнате. Конкретная конструкция каналов и материал корпуса зависят от типа радиатора: у чугунных батарей секции с широкими внутренними полостями, у алюминиевых и биметаллических — литые секции с узкими вертикальными каналами, у стальных панельных — сплошной штампованный корпус с конвекторными пластинами.

Основные элементы конструкции

Независимо от материала, у батареи есть несколько обязательных узлов.

• Секции или панель. Основной теплообменный элемент, через который проходит вода. У секционных радиаторов количество секций подбирается под площадь помещения, у панельных площадь теплообмена фиксирована производителем.
• Верхний и нижний коллекторы. Горизонтальные каналы, распределяющие теплоноситель между секциями. Через них вода попадает в прибор и уходит дальше по системе.
• Ниппели и прокладки. Соединяют секции между собой, обеспечивают герметичность стыков. Именно здесь чаще всего появляются течи при износе резиновых уплотнителей.
• Кронштейны. Крепят радиатор к стене или к полу, если используется напольная стойка. Количество кронштейнов зависит от длины и веса батареи.
• Заглушки. Закрывают свободные отверстия коллектора там, где не подключена подводка.

Запорная и регулирующая арматура

Кроме самого теплообменника, в устройство радиатора отопления квартиры входит арматура, без которой невозможна ни установка, ни обслуживание прибора.

• Шаровые краны перекрывают подачу и обратку, позволяют снять батарею без слива всей системы.
• Терморегулирующий вентиль (термостатическая головка) меняет проходное сечение в зависимости от температуры в комнате, экономит тепло.
• Клапан Маевского — небольшой винтовой кран в верхней части радиатора для стравливания воздуха, который скапливается в системе и мешает нормальной циркуляции.
• Байпас — перемычка на обратной подводке, нужна в однотрубных системах, чтобы вода продолжала циркулировать по стояку, даже если краны на радиаторе перекрыты.

Без клапана Маевского батарея может греть неравномерно: воздушная пробка собирается в верхней части и не даёт воде заполнить весь объём секций.

Об этом же: Циркуляционный насос для отопления: устройство и Потек радиатор отопления в квартире: что делать.

Как теплоноситель движется внутри прибора

Схема подключения определяет, как вода проходит через секции, и напрямую влияет на равномерность нагрева.

• Боковое одностороннее подключение. Подача и обратка с одной стороны, самый распространённый вариант в квартирах. Дальние от подводки секции греются чуть слабее.
• Диагональное подключение. Подача сверху с одной стороны, обратка снизу с другой. Даёт наиболее равномерный прогрев по всей длине батареи, рекомендуется для радиаторов длиннее 10–12 секций.
• Нижнее подключение. Обе трубы заходят снизу, часто скрыты в полу или в нише. Встречается в системах с эстетическими требованиями к разводке, немного снижает теплоотдачу по сравнению с боковым и диагональным.

Различия по типу материала

Материал секций определяет не только внешний вид, но и то, как быстро прибор набирает и теряет тепло, а также требования к качеству теплоносителя.

Что чаще всего выходит из строя

Слабое место любого радиатора — стыки между секциями и запорная арматура, а не сама секция целиком.

• Течь по ниппелю. Возникает из-за старения прокладки или из-за гидроударов в системе при запуске отопления после лета.
• Заклинивший кран. Шаровые краны, которые годами не поворачивали, могут закисать — раз в сезон их полезно провернуть на четверть оборота и вернуть обратно.
• Воздушная пробка. Проявляется бульканьем и холодной верхней частью батареи, устраняется через клапан Маевского.
• Внутренняя коррозия алюминиевых секций при плохом качестве теплоносителя — проявляется постепенным падением теплоотдачи и иногда протечками через несколько лет эксплуатации.

Если батарея греет неравномерно по высоте или холодная сверху — это почти всегда воздух, а не поломка. Если холодная снизу — часто засор или отложения внутри секций, тут без промывки или замены не обойтись.

Частые вопросы

Зачем радиатору нужен байпас, если можно подключить напрямую

Байпас нужен в однотрубных системах отопления, где все радиаторы подъезда стоят последовательно на одном стояке. Если перекрыть краны на батарее без байпаса, вода перестанет идти дальше по стояку и соседи ниже останутся без тепла. В двухтрубных системах, где у каждого радиатора отдельная подача и обратка, байпас не обязателен.

Можно ли увеличить число секций у собранного радиатора

У секционных чугунных и алюминиевых радиаторов секции можно добавить или снять, если есть подходящий ключ и новые ниппели с прокладками. У панельных стальных батарей и большинства биметаллических моделей с неразборным сварным коллектором это не предусмотрено конструкцией.

Почему низ радиатора всегда чуть холоднее верха

Это нормально при боковом подключении: горячий теплоноситель заходит сверху, отдаёт часть тепла, пока опускается по секциям, и обратка уходит снизу уже немного остывшей. Разница в несколько градусов между верхом и низом не считается неисправностью.

Как узнать точное устройство своего радиатора, если нет документов

По внешним признакам — толщине секций, форме коллектора, наличию сварных швов — можно определить материал и примерный тип подключения. Для точных характеристик, включая рабочее давление и максимальную температуру теплоносителя, лучше свериться с паспортом модели на сайте производителя или обратиться в управляющую компанию, которая занималась установкой.
