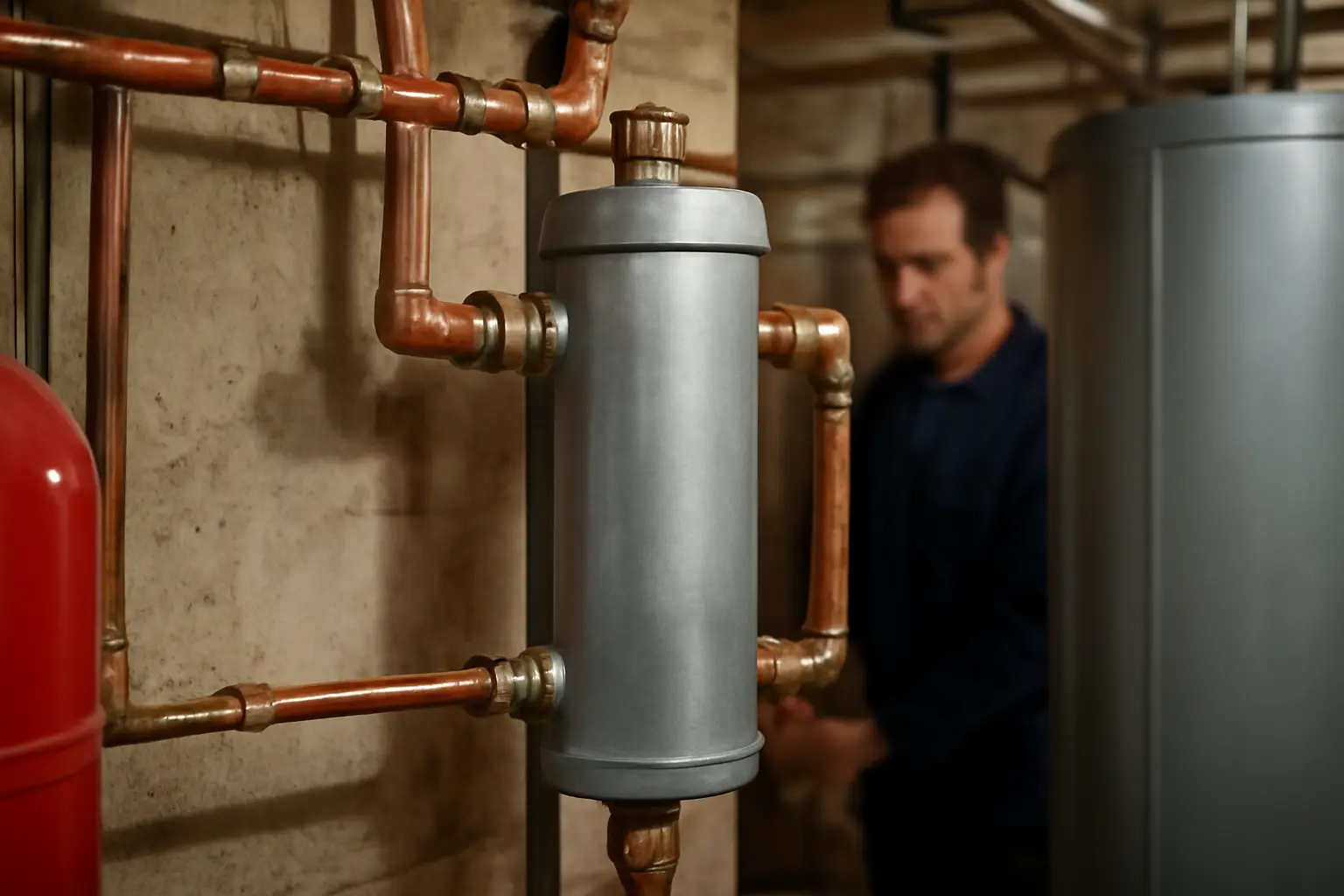

Для чего нужна гидрострелка в системе отопления
Гидрострелка — это гидравлический разделитель, который разводит котловой контур и контуры потребителей по расходу и давлению. Каждый контур получает возможность работать со своим насосом и своим режимом, не мешая соседним. Именно в этом состоит смысл устройства: убрать взаимное влияние насосов друг на друга и сделать систему предсказуемой.
Коротко:
- Развязывает контуры по расходу и давлению, снимает взаимное влияние насосов
- Защищает котёл от холодной обратки, тепловых ударов и перегрузок
- Помогает балансировать систему с несколькими насосами, контурами или режимами
- Нужна в сложных многоконтурных схемах, а не в любой системе отопления подряд
Что происходит без гидравлического разделителя
В системе с одним насосом и одним контуром никакого конфликта расходов не возникает: весь теплоноситель идёт по одному пути, и насос рассчитан именно на этот путь. Проблема появляется, когда контуров становится несколько, а у каждого свой насос и свои гидравлические характеристики — разная длина труб, разное количество поворотов и запорной арматуры, разный расход.
Насосы в таких контурах начинают конкурировать за теплоноситель. Более мощный насос перетягивает расход на себя, слабый контур недополучает тепла, а котёл может получать обратку с непредсказуемой температурой. Гидрострелка разрывает эту прямую гидравлическую связь: котловой контур качает теплоноситель через стрелку независимо от того, что происходит в контурах потребителей.
Защита котла от холодной обратки и тепловых ударов
Один из главных практических эффектов гидрострелки — защита котла. Резкое изменение расхода теплоносителя, например при включении насоса тёплого пола или бойлера, способно вызвать скачок температуры на входе в котёл. Для чугунных теплообменников и некоторых стальных котлов такие тепловые удары со временем приводят к трещинам и коррозии.
Гидрострелка сглаживает эти перепады за счёт большого внутреннего объёма и особенностей движения потоков внутри корпуса. Холодная обратка от дальнего контура не идёт напрямую в котёл, а смешивается с более тёплым теплоносителем внутри разделителя. Это не отменяет необходимость соблюдать минимальную температуру обратки, указанную производителем котла, но снижает резкость колебаний.
Балансировка систем с несколькими контурами и насосами
Гидрострелка особенно востребована там, где в одной системе объединены контуры с разной логикой работы: радиаторы с высокой температурой теплоносителя, тёплый пол с низкой температурой, контур бойлера с приоритетным включением. У каждого контура свой насос, свой расход и свой температурный график.
Без разделителя настройка такой системы превращается в постоянный компромисс: изменение в одном контуре тянет за собой сбои в другом. С гидрострелкой каждый контур балансируется отдельно, а колебания расхода в одном из них не передаются на остальные напрямую.
Такая же логика применима к каскадам из нескольких котлов. Гидрострелка в этом случае разделяет котловую группу и контуры потребления, позволяя котлам включаться и выключаться по своей логике без влияния на температуру у потребителей.
Когда гидрострелка не нужна
Частая ошибка — считать, что гидрострелка требуется в любой системе отопления просто потому, что она есть в типовых схемах. На практике устройство оправдано там, где есть гидравлическая несогласованность между контурами и насосами: разные расходы, разные температурные режимы, несколько циркуляционных насосов.
В доме с одним контуром, одним насосом и одним котлом гидрострелка не даёт ощутимого эффекта. Она добавляет объём теплоносителя в системе, немного увеличивает тепловые потери за счёт лишней металлической поверхности и усложняет монтаж без реальной необходимости. В таких случаях правильнее спроектировать систему без разделителя либо использовать более простые решения — например, трёхходовой клапан для смешения на одном конкретном контуре.
От чего зависит решение ставить гидрострелку
Количество контуров — первый критерий. Если контур один, разделитель почти всегда избыточен. Если контуров два и больше, особенно с разной температурой теплоносителя, стрелка становится рабочим инструментом балансировки.
Число насосов и их суммарная мощность относительно котла — второй критерий. Если суммарный расход через все насосы потребителей заметно превышает расчётный расход через котёл, без разделения контуров котёл будет работать в нестабильном режиме.
Тип котла также влияет на решение. Твердотопливные котлы и котлы с чугунным теплообменником чувствительнее к холодной обратке, поэтому для них гидрострелка или байпас с трёхходовым клапаном рассматриваются даже в системах среднего размера. Конденсационные газовые котлы менее требовательны к температуре обратки, и там решение чаще принимается исходя из количества контуров, а не из защиты теплообменника.
Ошибки при установке гидрострелки
Распространённая ошибка — установка гидрострелки без расчёта диаметра и высоты корпуса. Разделитель, подобранный «на глаз», не обеспечивает нужной скорости движения потоков внутри, и часть эффекта по развязке контуров теряется.
Вторая ошибка — расположение патрубков контуров потребителей без учёта расчётной высоты подключения. Производители гидрострелок указывают рекомендуемое расстояние между патрубками, и его несоблюдение снижает эффективность разделения потоков.
Третья ошибка — попытка сэкономить и поставить гидрострелку туда, где достаточно было развести контуры через коллектор с балансировочными клапанами. Такое решение работает, но добавляет системе объём теплоносителя и место в котельной без реальной пользы для конкретной схемы.
Практический вывод
Гидрострелка в системе отопления нужна там, где несколько контуров и насосов создают гидравлический конфликт, а котёл нуждается в защите от нестабильной обратки. В простой системе с одним контуром и одним насосом её установка не даёт ощутимого эффекта и добавляет лишние узлы монтажа. Решение стоит принимать на этапе проектирования системы, оценивая количество контуров, тип котла и суммарную мощность насосов, а не устанавливать разделитель по умолчанию во всех случаях.
