Гидрострелка своими руками для отопления

Обновлено 4 сентября 2026 г. · Разное про тепло

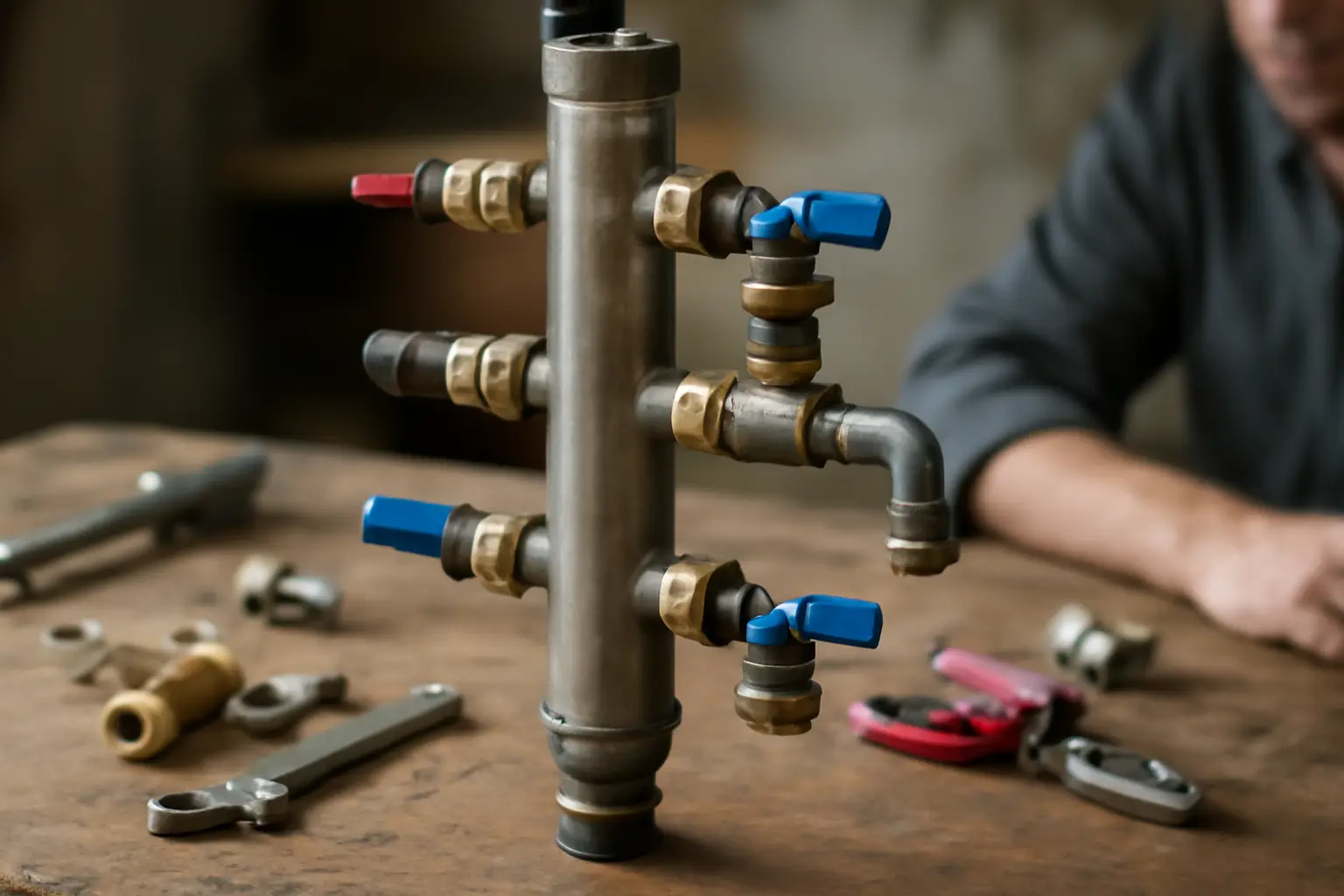

Гидрострелка (гидравлический разделитель, гидроразделитель) собирается своими руками из отрезка трубы, тройников и заглушек — вариантов исполнения набирается около восьми, они различаются материалом корпуса, числом подключаемых контуров и способом расчёта размера. Если времени на изучение нет, разумный выбор для частного дома с одним котлом и двумя-тремя контурами — сварная конструкция из стальной трубы с расчётом диаметра по правилу «втрое больше диаметра подключаемых труб».

Варианты по материалу корпуса

Гидрострелка из стальной трубы

Самый распространённый вариант изготовления. Труба режется болгаркой, патрубки-тройники привариваются сварочным аппаратом с электродами, торцы закрываются двумя заглушками. Подходит для систем с любым видом котла, переносит высокие температуры без ограничений. Основной недостаток — сталь без защитного покрытия со временем корродирует изнутри, особенно при контакте с воздухом в верхней части корпуса, где скапливается воздух из теплоносителя.

Гидрострелка из нержавеющей стали

Конструкция и порядок сборки те же, что у обычной стальной, но материал — нержавеющая или конструкционная сталь. Такой корпус не ржавеет изнутри и служит дольше, поэтому его рекомендуют отдельно в ряде описаний сборки. Сварка нержавейки требует других электродов и более аккуратного режима — обычный сварочный аппарат с универсальными электродами может не дать плотного шва, шов проверяют на герметичность до монтажа в систему.

Гидрострелка из полипропиленовой трубы

Альтернатива сварной металлической конструкции для систем с невысокой температурой теплоносителя и умеренным давлением. Труба и тройники соединяются паяльником для полипропилена, сварочный аппарат и электроды не нужны. Плюс — простота сборки без сварочных навыков и коррозионная устойчивость. Минус — ограничение по температуре и давлению, которое указывается на самой трубе; для систем с твердотопливным или газовым котлом высокой мощности такой вариант обычно не рассматривают.

Варианты по числу контуров и задаче

Простая гидрострелка на четыре патрубка

Минимальная конструкция: два патрубка от котла (подача сверху, обратка снизу) и два патрубка на единственный контур потребителей. Подходит для небольшой системы с одним контуром отопления без разделения на радиаторы и тёплый пол. Собирается из отрезка трубы, двух тройников и двух заглушек — минимальный набор материалов из всех перечисленных вариантов.

Гидрострелка-коллектор на несколько контуров

На корпус приваривается или врезается больше тройников — по числу контуров потребителей: радиаторы, тёплый пол, бойлер косвенного нагрева каждый получают свою пару патрубков. Тройников и заглушек требуется больше, расчёт длины трубы ведётся с учётом расстояния между всеми патрубками, а не только между котловыми и одной парой потребительских. Вариант подходит для домов с несколькими контурами разной температуры, где гидрострелка одновременно работает распределителем.

Гидрострелка со встроенным грязевиком и воздухоотводчиком

Конструкция дополняется нижним отстойником для сбора шлама и верхним патрубком для отвода воздуха — оба узла и без того закладываются в стандартную схему, но здесь под них выделяются отдельные штуцеры для крана слива грязи и автоматического воздухоотводчика. Расположение подачи сверху и обратки снизу сохраняется, но нижняя зона корпуса делается длиннее расчётной, чтобы шлам не поднимался к патрубкам. Для контроля работы дополнительно врезают манометры на входе и выходе.

Варианты расчёта размера

Расчёт по соотношению диаметров труб

Упрощённый ориентир: если подключаемые трубопроводы имеют диаметр 1 дюйм, диаметр самой гидрострелки берут около 3 дюймов, то есть 70–90 мм. Способ не требует вычислений и подходит для небольших систем, где мощность котла и точная разница температур подачи и обратки заранее не считались. Погрешность компенсируется запасом сечения — гидрострелка получается немного больше нужного, что не критично для работы разделителя.

Расчёт по мощности котла и разнице температур

Более точная схема: внутренний диаметр корпуса определяют исходя из тепловой мощности котлов и разницы температур подачи и обратки. Дальше по этому диаметру рассчитывают остальные размеры — высоту корпуса делают равной шести внутренним диаметрам, а расстояние между патрубками — 2–3 внутренним диаметрам. Такой расчёт нужен, если система собирается под конкретный проект с известной мощностью оборудования и несколькими контурами разной температуры, где ошибка в сечении приведёт к неверной гидравлической развязке.

Независимо от выбранного варианта общими остаются несколько правил монтажа. Подача теплоносителя от котла заводится в верхний патрубок, обратка — в нижний; так же располагаются патрубки на стороне потребителей. Внизу корпуса оставляют место для сбора шлама, вверху — для скопления воздуха, поэтому патрубки к потребителям делают чуть выше нижней точки и чуть ниже верхней. Частая ошибка при самостоятельной сборке — расположить все патрубки на одном уровне без запаса под грязевик и воздушный карман: гидрострелка при этом продолжает разделять контуры, но перестаёт справляться со шламом и воздухом, из-за чего система начинает шуметь или хуже прогреваться. Другая распространённая ошибка — заузить диаметр корпуса относительно подключаемых труб: разделитель в этом случае создаёт лишнее гидравлическое сопротивление, и насосам контуров приходится работать с повышенной нагрузкой.

Перед сваркой или пайкой трубы и тройники подбирают заранее по расчётной схеме, а после сборки корпус проверяют на герметичность при рабочем давлении системы — сварной шов или паяное соединение испытывают до установки на постоянное место, чтобы не разбирать обвязку котельной при обнаружении течи.
