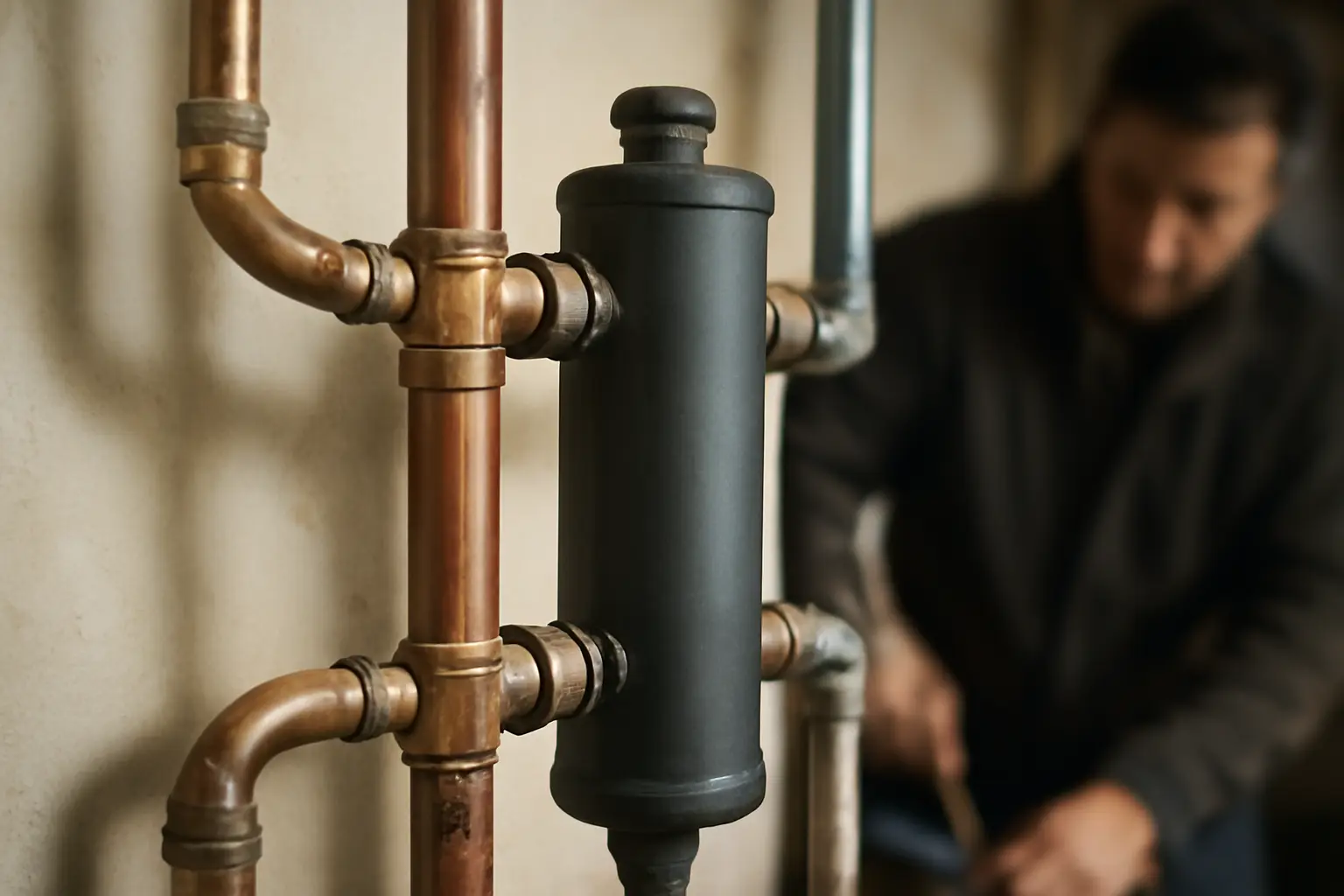

Как подключить гидрострелку к котлу отопления: порядок работ
Гидрострелку врезают в систему отопления как разделитель между малым контуром котла и большими контурами дома: подачу и обратку котла подключают к патрубкам стрелки снизу или сверху, а от неё уже разводят линии на радиаторы, тёплый пол и бойлер. Итог правильного монтажа — котёл работает в своём стабильном расходе, а остальные контуры берут теплоноситель независимо друг от друга.
С чего начать
- Гидравлический разделитель нужного диаметра и высоты (подбирается по мощности котла)
- Насосная группа котлового контура — циркуляционный насос, обратный клапан
- Запорные шаровые краны на все патрубки стрелки
- Байпасы или тройники для подключения контуров потребителей
- Термометры или группа безопасности для контроля температуры на входе и выходе
- Утеплитель для корпуса стрелки, если она стоит в холодном помещении
Порядок подключения
- Определите место установки. Гидрострелку монтируют рядом с котлом, в вертикальном положении, с достаточным запасом места для обвязки и обслуживания кранов.
- Разметьте патрубки по назначению. Обычно нижняя пара — котловой контур, верхние — контуры потребителей, но у некоторых моделей разводка обратная, поэтому смотрите паспорт устройства.
- Установите циркуляционный насос на подаче от котла к стрелке. Он должен работать постоянно, пока котёл греет, и обеспечивать расход, соответствующий мощности котла.
- Подключите обратку котла к соответствующему патрубку стрелки через обратный клапан — это исключит паразитную циркуляцию, когда насосы контуров потребителей работают, а котловой стоит.
- Разведите от боковых или верхних патрубков контуры потребителей: радиаторное отопление, тёплый пол, бойлер косвенного нагрева. У каждого контура — свой циркуляционный насос и своя запорная арматура.
- Установите краны на все входы и выходы стрелки. Без них при аварии на одном контуре придётся сливать всю систему.
- Врежьте термометры на выходе из котла и на выходе к контурам — это упростит балансировку и диагностику в будущем.
- Заполните систему теплоносителем, стравите воздух через воздухоотводчики на верхних точках стрелки и радиаторов.
- Запустите котёл и насосы поочерёдно, проверьте, что температура на входе в контуры соответствует настройкам, а стрелка не перегревается со стороны потребителей при остановленном котле.
Частые ошибки и когда план не работает
Самая распространённая ошибка — подключение котлового насоса и насосов потребителей к одним и тем же патрубкам без разделения по высоте стрелки. В этом случае гидравлический разделитель перестаёт работать как разделитель, контуры начинают влиять друг на друга, а котёл получает то холодный, то горячий теплоноситель рывками.
Вторая частая проблема — стрелку ставят слишком маленького диаметра относительно патрубков котла и контуров. Скорость потока внутри становится высокой, разделения температурных слоёв не происходит, и вся конструкция превращается в обычный тройник. Диаметр и высоту подбирают по расчётным расходам, а не на глаз.
Если в доме только один контур отопления без тёплого пола и бойлера, гидрострелка часто избыточна: обвязка получается сложнее и дороже, чем эффект от неё. В таких случаях достаточно правильно подобранного насоса и балансировочных клапанов без разделителя.
Ещё одна ситуация, когда план не сработает буквально — котёл твердотопливный без буферной ёмкости. Гидрострелка не заменяет теплоаккумулятор: она разделяет гидравлические контуры, но не накапливает избыточное тепло при перетопе. Для дров и угля нужен отдельный бак-аккумулятор, а стрелку ставят уже после него.
Отдельно проверяйте направление резьбовых соединений и материал прокладок — на металле возможна гальваническая коррозия, если стрелка стальная, а обвязка медная, без изолирующих вставок это со временем даёт течи в местах соединений.
Частые вопросы
Обязательно ли ставить гидрострелку, если в доме два контура отопления
Не всегда. Если расходы контуров близки и разница температур небольшая, часто достаточно балансировочных клапанов и правильного подбора насосов. Гидрострелка становится нужной, когда контуры сильно различаются по расходу или температурному режиму — например, радиаторы и низкотемпературный тёплый пол.
Можно ли подключить гидрострелку к настенному газовому котлу
Можно, но нужно свериться с паспортом котла: у многих настенных моделей встроенный насос рассчитан на конкретный расход, и добавление разделителя может требовать пересчёта гидравлики или установки дополнительного насоса на котловом контуре.
Как выбрать диаметр гидрострелки под свой котёл
Диаметр подбирают по суммарному расходу теплоносителя через все контуры, а не только по мощности котла. Расчёт лучше доверить специалисту или свериться с таблицами производителя гидроразделителя — ошибка в диаметре сводит на нет весь смысл установки.
Нужен ли байпас на гидрострелке
Отдельный байпас на самой стрелке не нужен — она уже работает как гидравлический разделитель с перепуском. Байпасы ставят на отдельных контурах потребителей, если нужно регулировать расход без полного перекрытия крана.
