Как работает гидрострелка в системе отопления: разбор по узлам

Обновлено 4 сентября 2026 г. · Разное про тепло

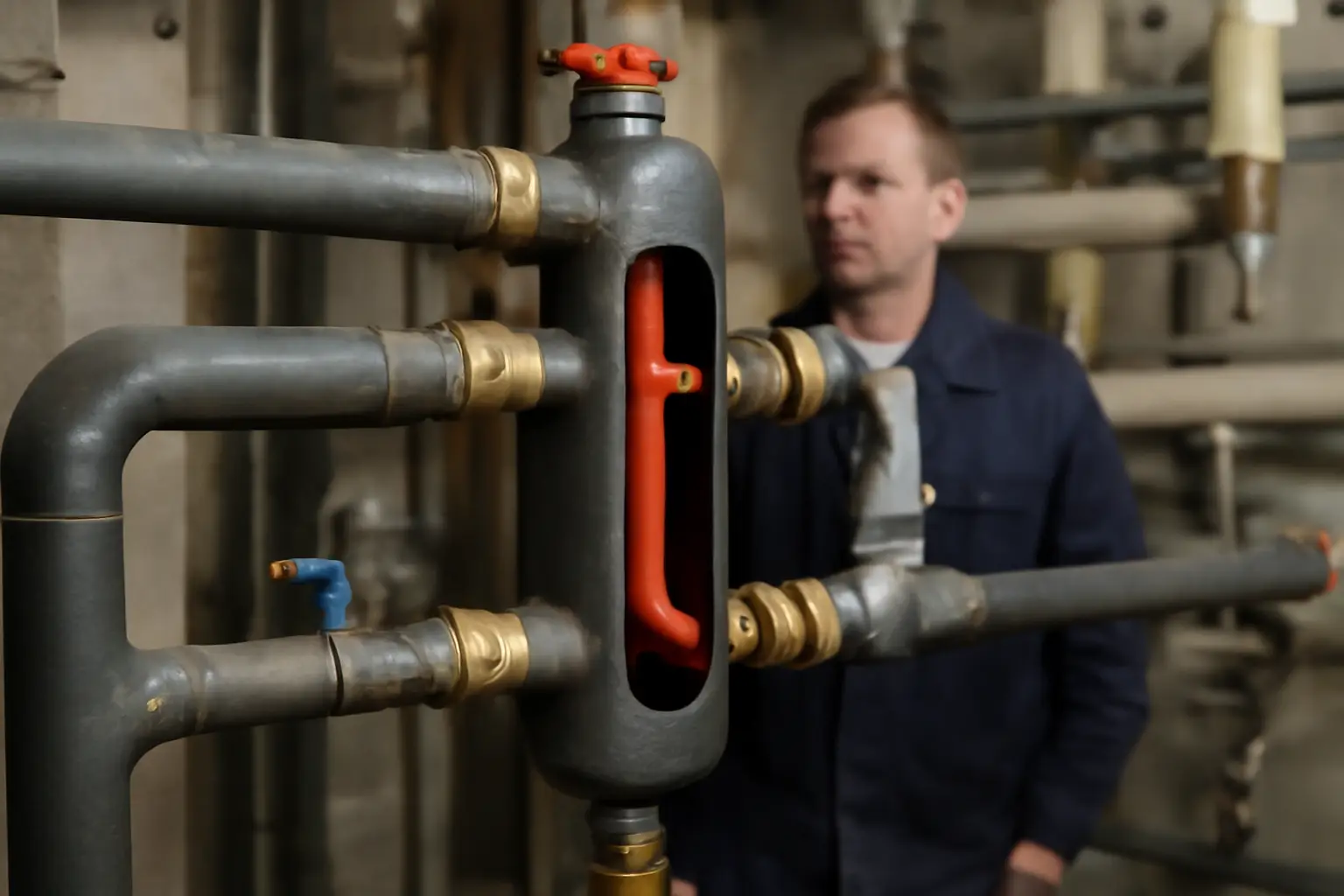

Гидрострелка — это труба или бак с несколькими патрубками, который ставят между котлом и отопительными контурами. Разбираться в её работе проще по отдельным функциям: разделение потоков, выравнивание параметров, очистка теплоносителя. Если нужен короткий ответ — устройство создаёт зону с медленным течением воды, куда «сбрасываются» котловой и потребительские контуры, и они перестают мешать друг другу насосами.

Как гидрострелка разделяет потоки

Гидравлический разделитель между котлом и контурами

Основная задача устройства — развязать по расходу и давлению два и более циркуляционных контура. Котёл с собственным насосом гонит теплоноситель по одному кругу, а радиаторы, тёплый пол и бойлер работают на своих насосах и со своими расходами. Без разделителя эти насосы конкурируют друг с другом: один тянет воду сильнее, другой слабее, и в итоге где-то не хватает тепла, а где-то перегрев. Гидрострелка ставится общей точкой, через которую проходят все контуры, но при этом они не связаны напрямую.

Зона низкой скорости — принцип балансировки

Внутри корпуса поток резко замедляется. Если в подающих трубах скорость теплоносителя обычно около 1 м/с, то в самой стрелке она падает примерно до 0,1 м/с — то есть в десять раз. За счёт такого замедления давление и скорость от котлового насоса гасятся, а каждый контур забирает ровно тот объём воды, который прокачивает его собственный насос, без оглядки на соседей.

Почему это не клапан и не заслонка

Гидрострелка не перекрывает и не дозирует поток — в ней нет подвижных частей и запорной арматуры. Это буферная зона, а не регулирующий узел. Все переключения температуры и расхода делают термостатические клапаны, смесительные узлы и балансировочные вентили на контурах, а стрелка только даёт им общую точку без взаимного давления друг на друга. Путать её с трёхходовым клапаном или коллектором — частая ошибка на этапе проектирования.

Что гидрострелка делает кроме разделения

Выравнивание давления и температуры

Раз внутри общая зона с медленным потоком, температура и давление в ней усредняются. Контуры получают более-менее одинаковый по параметрам теплоноситель независимо от того, что происходит у соседнего контура в этот момент. Это особенно заметно в системах с бойлером косвенного нагрева: пока греется вода, радиаторы не должны резко остывать, и стрелка сглаживает этот скачок.

Удаление воздуха

В верхней части корпуса часто ставят воздухоотводчик — зона малой скорости даёт пузырькам время подняться и уйти, а не лететь дальше по трубам вместе с теплоносителем. Для систем без отдельного автоматического воздухоотводчика на радиаторах это дополнительная защита от завоздушивания.

Осаждение шлама и примесей

Снизу происходит обратный процесс: тяжёлые частицы — окалина, накипь, ржавчина из старых труб — оседают на дно, потому что скорость потока там ниже, чем нужна для их переноса. В нижней части корпуса обычно предусмотрен сливной кран для периодической чистки. Без этого шлам шёл бы прямиком в насосы и клапаны контуров.

Когда гидрострелка нужна, а когда нет

Системы с несколькими насосами и контурами

Устройство имеет смысл там, где на одном котле висят два и более независимых контура с собственными насосами: например, радиаторы плюс тёплый пол плюс бойлер. Каждый контур работает на своём расходе и температуре, и без развязки насосы начинают влиять друг на друга — где-то падает циркуляция, где-то насос работает на пределе.

Простые одноконтурные системы

Если в доме один контур и один насос — гидрострелка не нужна, она просто добавит лишнее гидравлическое сопротивление и точку теплопотерь. Устройство оправдано именно при разветвлённой схеме, а не как обязательный элемент любой котельной.

Ошибки при установке

Частая ошибка — подключить к стрелке контуры без собственных насосов, рассчитывая, что она сама разгонит теплоноситель. Она не насос и не создаёт циркуляцию, только развязывает потоки, которые уже приводятся в движение отдельными насосами. Вторая ошибка — забыть про сливной кран внизу и утеплить корпус так, что чистка от шлама становится неудобной. Третья — подобрать диаметр патрубков «на глаз», без расчёта расхода: если сечение мало, стрелка сама начинает создавать сопротивление вместо того, чтобы его снимать.
