Как соединить алюминиевые радиаторы отопления между собой
Алюминиевые секции соединяются между собой биметаллическими или стальными ниппелями с двусторонней резьбой — левой и правой одновременно. Ниппель вкручивается специальным ключом-съёмником, стягивая две соседние секции через паронитовые или резиновые прокладки. Если нужно соединить между собой не секции одного радиатора, а несколько уже собранных батарей в общей системе отопления, применяют другой подход — их подключают последовательно или параллельно через подающую и обратную магистрали, а не ниппелями.
Инструменты и материалы для сборки секций
Для наращивания или уменьшения количества секций алюминиевого радиатора нужен радиаторный ключ (крестообразный или Т-образный), новые прокладки (паронит, силикон или резина в зависимости от температуры теплоносителя), герметик для резьбовых соединений и ветошь. Прокладки многоразовыми не считаются: при каждой разборке ставят новые, иначе соединение потечёт через несколько месяцев работы.

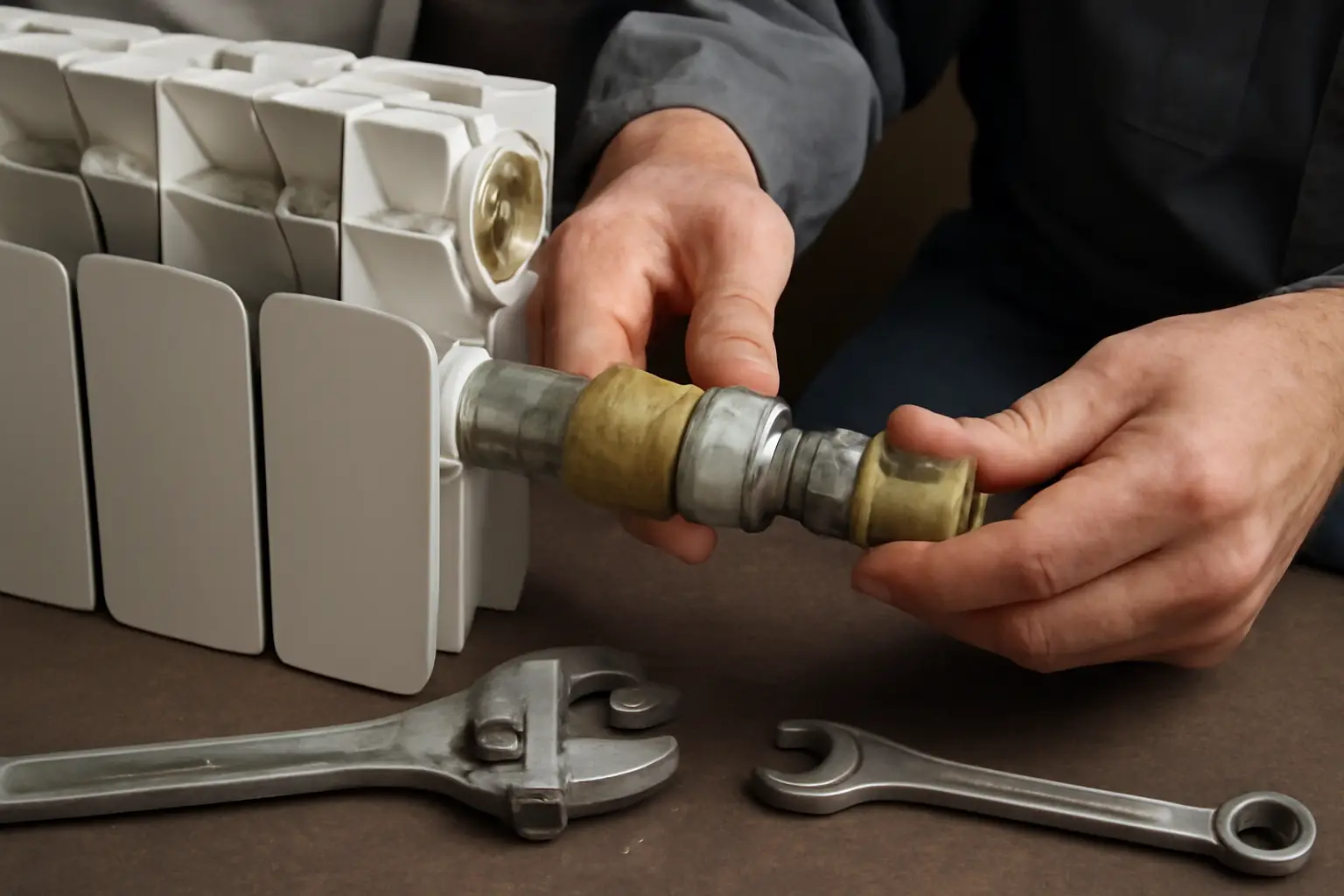

Отдельно нужны футорки — переходные втулки с наружной резьбой, которые вкручиваются в крайние секции для подключения к трубам отопления через американки или прямые фитинги.
Порядок сборки секций ниппелями
Секции алюминиевых радиаторов почти всегда выпускаются как отдельные элементы с внутренними каналами, поэтому изменение числа секций и первичная сборка радиатора выполняются одинаково:
- Две секции ставят рядом, совмещая отверстия каналов.
- В отверстия закладывают прокладки — по одной с каждой стороны стыка.
- Ниппель вставляют в отверстие и вкручивают ключом одновременно с двух сторон, поворачивая его в обе секции сразу — резьба на концах ниппеля разная, поэтому при вращении секции стягиваются друг к другу.
- Затяжку контролируют равномерно: перекос приводит к трещине в месте резьбы, особенно на алюминиевых секциях с более мягким металлом, чем у чугуна или биметалла.
- После набора нужного количества секций на крайние ставят футорки и заглушки (кран Маевского с одной стороны, глухую пробку с другой, либо две футорки под подключение с двух сторон).
После сборки радиатор проверяют опрессовкой — заполняют водой под давлением, превышающим рабочее в системе в 1,5 раза, и осматривают стыки на подтёки в течение 15–20 минут.
Соединение готовых радиаторов между собой в системе отопления
Когда речь идёт не о секциях, а о нескольких батареях, установленных в разных комнатах или на одной стене, их соединяют трубопроводом по одной из двух схем.
Последовательное подключение — теплоноситель проходит через один радиатор, затем по трубе идёт в следующий. Схема проще по монтажу, но теплопотеря в дальних от котла радиаторах выше: последняя батарея в цепочке греется слабее первой.
Параллельное подключение — каждый радиатор получает теплоноситель напрямую от подающей и обратной магистрали через тройники или коллектор, минуя соседние приборы. Такая разводка равномернее распределяет тепло, но требует больше труб и фитингов.
Для однотрубной системы отопления радиаторы часто ставят с байпасом — обходной перемычкой, которая позволяет отключить один прибор без остановки циркуляции во всей ветке.
Типичные ошибки при монтаже
Чаще всего протечки в местах соединения секций возникают из-за повторного использования старых прокладок, неравномерной затяжки ниппеля с перекосом и отсутствия герметика на резьбе футорок. Ещё одна распространённая ошибка — сборка радиатора без опрессовки перед подключением к системе: скрытый брак ниппельного соединения проявляется позже, когда система уже заполнена и находится под рабочим давлением.
При соединении нескольких радиаторов между собой в контуре отопления нередко забывают про уклон труб или воздухоотводчики — из-за завоздушивания дальний по ходу теплоносителя радиатор греется хуже, хотя причина не в схеме подключения, а в отсутствии стравливания воздуха.
Сравнение способов соединения
| Задача | Способ соединения | Инструмент | Особенность |
|---|---|---|---|
| Нарастить/убрать секции радиатора | Ниппель с двусторонней резьбой | Радиаторный ключ | Требует новых прокладок при каждой разборке |
| Подключить радиатор к трубе | Футорка + американка | Гаечный ключ, ФУМ-лента | Диаметр футорки подбирают под резьбу труб |
| Соединить несколько радиаторов последовательно | Прямая труба между приборами | Труборез, фитинги | Проще монтаж, но неравномерный нагрев по цепочке |
| Соединить радиаторы параллельно | Коллектор или тройники на магистрали | Паяльник для труб или резьбовые фитинги | Равномерный нагрев, больше расход труб |
Частые вопросы
Можно ли соединять секции алюминиевого радиатора без ключа?
Затянуть ниппель руками до нужного усилия не получится — соединение будет пропускать воду при первом же повышении давления в системе. Радиаторный ключ создаёт равномерный крутящий момент с двух сторон одновременно, что и обеспечивает герметичность стыка.
Какие прокладки ставить между секциями алюминиевых радиаторов?
Для систем с температурой теплоносителя до 100 °C подходят паронитовые или силиконовые прокладки. Резиновые прокладки дешевле, но быстрее теряют эластичность при высокой температуре и требуют более частой замены.
Можно ли соединить между собой алюминиевый и биметаллический радиатор в одной системе?
Секции разных радиаторов физически не стыкуются ниппелями между собой — соединяются только секции одного и того же производителя и модели с совпадающей резьбой. Алюминиевый и биметаллический радиаторы как отдельные приборы подключаются к общей системе отопления трубами без ограничений, если совпадает диаметр подключения.
Что делать, если после сборки радиатор течёт в месте ниппеля?
Сначала сбрасывают давление в системе и разбирают проблемный стык. Причина почти всегда в изношенной или смещённой прокладке, реже — в трещине на посадочном месте ниппеля из-за перекоса при затяжке. Прокладку заменяют, резьбу дополнительно герметизируют, после чего радиатор снова опрессовывают перед повторным подключением.
