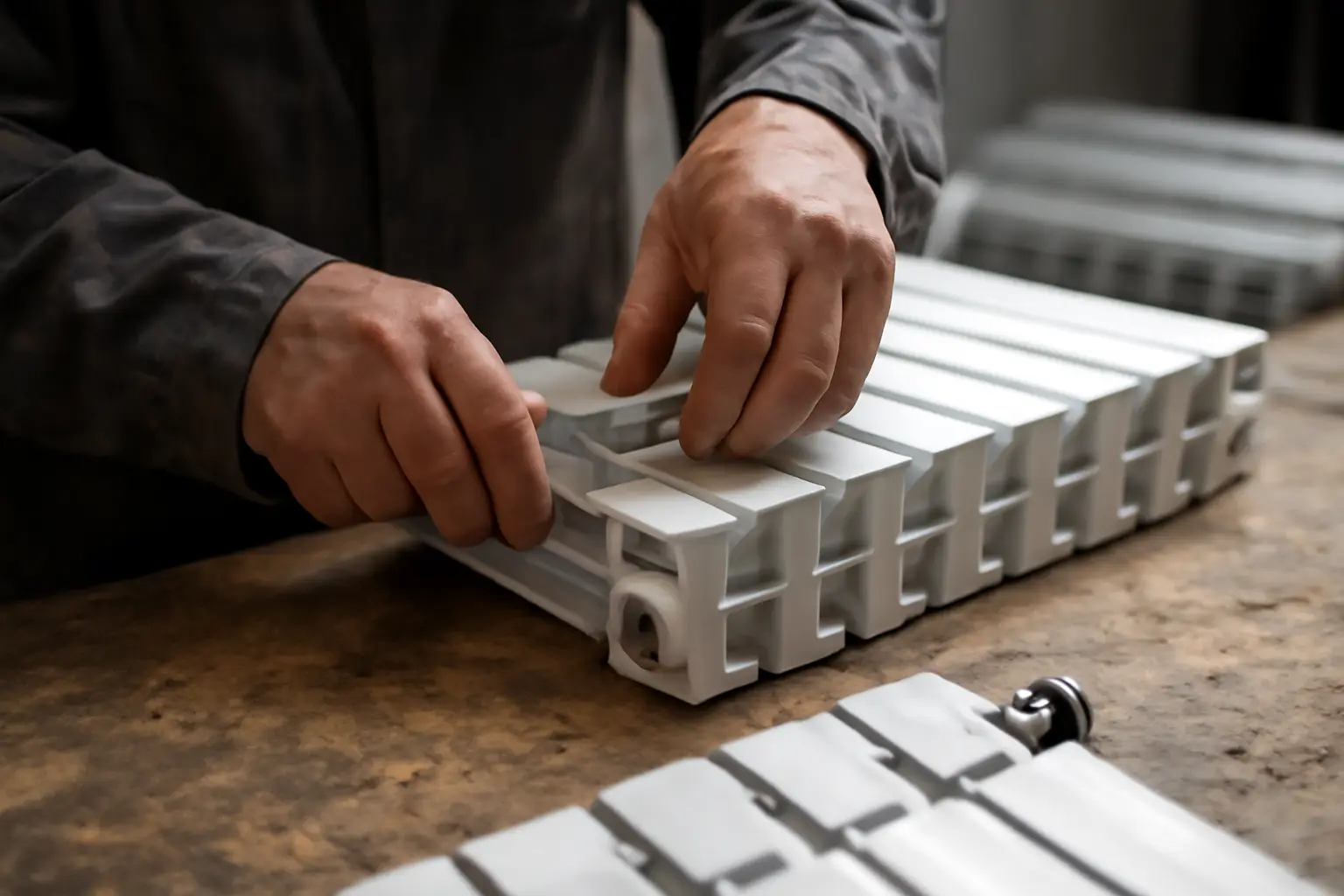

Сборка радиатора отопления алюминиевого
Секции алюминиевого радиатора соединяют между собой биметаллическими ниппелями с левой и правой резьбой, стягивая их специальным ключом через уплотнительные прокладки. Сборка радиатора отопления алюминиевого требует ровной поверхности, правильного момента затяжки и проверки на герметичность до установки на стену.
Что понадобится
- Секции радиатора нужного количества, обычно с запасом одна-две штуки на случай брака
- Ниппели биметаллические или радиаторный ключ с прокладками, если они не входят в комплект
- Прокладки уплотнительные — паронитовые, силиконовые или из EPDM, две штуки на каждое соединение
- Ключ радиаторный (крокодил) с двумя рожками разного диаметра
- Ниппельный ключ с обратной резьбой на одной стороне для стягивания секций
- Разводной или газовый ключ для контроля усилия и подстраховки
- Заглушки, кран Маевского и переходники (футорки), если радиатор без встроенной резьбы
- Лен или фум-лента для резьбовых соединений с заглушками и краном
- Манометр или насос для опрессовки, если планируется проверка давлением
Порядок действий
- Разложить секции на ровной горизонтальной поверхности в том порядке, в котором они будут собраны, и проверить, что каждая секция без трещин, вмятин и следов коррозии на резьбе.
- Установить прокладки на ниппели с обеих сторон, аккуратно надев их на металлическую втулку так, чтобы они не перекосились и не выступали за край.
- Вставить ниппель в межсекционное отверстие первой секции, придерживая рукой, и завести вторую секцию с противоположной стороны, совмещая резьбу без перекоса.
- Вставить радиаторный ключ в отверстия ниппеля с обеих сторон одновременно и начать вращение: одна сторона ниппеля имеет правую резьбу, другая — левую, поэтому секции стягиваются одновременно с двух концов.
- Затягивать ниппель равномерно, делая по пол-оборота с каждой стороны попеременно, не допуская перекоса секций относительно друг друга — они должны оставаться параллельными по всей высоте.
- Проверить плотность соединения: секции должны прилегать друг к другу без зазора, а ниппель — не выступать наружу и не проваливаться внутрь коллектора.
- Повторить процедуру для каждой следующей секции, добавляя их по одной, пока радиатор не наберет нужное количество секций.
- Установить заглушки на крайние секции с одной стороны и футорки с краном Маевского и подключением к системе с другой, используя лен или фум-ленту для герметизации резьбы.
- Провести пробную опрессовку водой под давлением, превышающим рабочее в системе, и выдержать радиатор под давлением 10–15 минут, проверяя все стыки на подтекание.
Количество секций для алюминиевого радиатора обычно ограничено производителем — большинство моделей рассчитаны на сборку до 12–14 секций в одном блоке. Если нужно больше, собирают два отдельных радиатора и соединяют их байпасом или устанавливают последовательно на одной ветке отопления.
Когда сборка не удаётся и частые ошибки
Течь в месте соединения секций почти всегда означает, что прокладка сместилась, пересохла или порвалась при затяжке. В этом случае радиатор разбирают, меняют прокладку на новую и повторяют стяжку с начала — подтягивать уже установленный ниппель без разборки бесполезно.
Перекос секций возникает, если ниппель затягивали только с одной стороны, а не попеременно с двух. Секции в этом случае расходятся веером, а не остаются параллельными; исправить это можно только полной разборкой соединения.
Срыв резьбы в алюминиевом корпусе секции — распространённая ошибка при чрезмерном усилии на ключ. Алюминий мягче стали, резьба разрушается быстрее, поэтому затяжку выполняют плавно, без рывков и без применения удлинителей рычага сверх штатной длины ключа.
Установка стальных или медных ниппелей вместо биметаллических приводит к электрохимической коррозии на стыке разных металлов — со временем соединение начинает подтекать даже без механических нарушений. Для алюминиевых секций используют только ниппели, рассчитанные производителем именно под этот материал.
Пропуск этапа опрессовки — частая причина протечек уже после монтажа на стену, когда демонтаж и повторная разборка обходятся заметно дороже по времени и трудозатратам. Проверку давлением проводят до финальной установки, а не после подключения к системе отопления.
Если резьба в секции повреждена заводским браком, попытки уплотнить соединение большим количеством ленты или силикона не дают долговременного результата — секцию заменяют, а не ремонтируют подручными средствами.
Частые вопросы
Можно ли собрать алюминиевый радиатор без специального ключа?
Теоретически ниппель можно провернуть отвёрткой или прутком, вставленным в отверстия, но добиться равномерной затяжки с двух сторон без штатного радиаторного ключа сложно. Риск перекоса секций и срыва резьбы существенно выше, поэтому для разовой сборки ключ лучше взять в аренду или одолжить, а не импровизировать.
Сколько секций можно добавить к готовому радиатору без разборки всей батареи
Секции добавляют только с торца, снимая заглушку или футорку с той стороны, где планируется расширение. Остальные соединения при этом не трогают, разбирать весь радиатор целиком не требуется.
Нужно ли менять прокладки при повторной сборке уже использованного радиатора
Да, старые прокладки после снятия почти всегда теряют упругость и не обеспечивают герметичность повторно. Исключение — силиконовые прокладки в хорошем состоянии без видимых деформаций, но даже их лучше заменить, если радиатор простоял в системе больше нескольких лет.
Как проверить, что соединение собрано герметично, без опрессовочного насоса
Минимальная проверка — заполнить радиатор водой из системы отопления и понаблюдать за стыками в течение суток при рабочем давлении. Такой способ менее надёжен, чем опрессовка повышенным давлением, поэтому скрытые дефекты соединения он выявляет не всегда.
