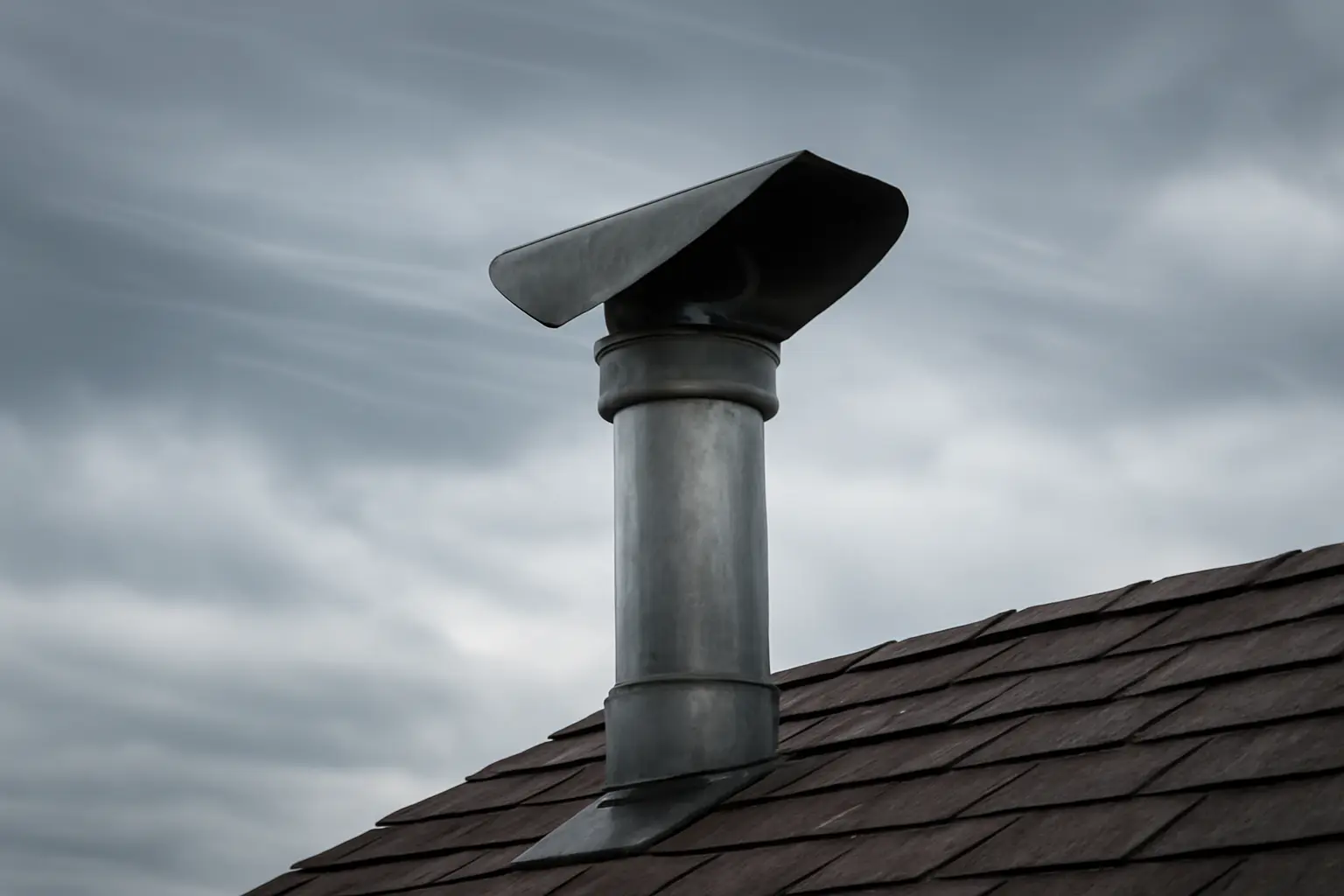

Дефлектор на дымоход газового котла: какой выбрать от задувания при ветре
Для дымоходов газовых котлов с естественной тягой (открытая камера сгорания) чаще всего ставят дефлектор ЦАГИ или его упрощённый вариант — он усиливает тягу за счёт обтекания ветром и одновременно защищает трубу от прямого задувания и осадков. Для котлов с закрытой камерой сгорания и коаксиальным дымоходом вопрос решается иначе: там нужен ветрозащитный оголовок, рассчитанный именно на коаксиальную трубу, а не универсальный дефлектор для обычного канала. Прежде чем покупать конкретную модель, стоит определить тип котла — от этого зависит весь дальнейший выбор.
Коротко:
Об этом же: Коаксиальный дымоход для газового котла: устройство и монтаж, Котёл задувает при сильном ветре: 5 причин и что делать и Монтаж дымохода для газового котла в частном доме.
- Для атмосферных котлов с открытой камерой — дефлектор ЦАГИ, Григоровича или ротационный флюгер, но только после согласования с газовой службой
- Для турбированных котлов с закрытой камерой — ветрозащитный колпак для коаксиального выхода, а не обычный дефлектор
- Ротационные модели эффективнее против бокового ветра, но зимой могут обмерзать и заклинивать
- Дефлектор не заменяет правильную высоту трубы относительно конька — без этого любая насадка работает хуже
Тип камеры сгорания решает больше, чем сам дефлектор
У котлов с открытой камерой сгорания дымоход работает на естественной тяге, и ветер, задувающий сверху или сбоку, действительно может опрокинуть тягу и погасить горелку. Здесь дефлектор — рабочий инструмент, потому что он создаёт локальное разрежение и помогает потоку продуктов сгорания уходить наружу независимо от направления ветра.
У котлов с закрытой камерой сгорания (турбированных) воздух для горения забирается снаружи через отдельный канал, а продукты сгорания выбрасываются принудительно, вентилятором. Задувание там проявляется иначе — как заброс порыва ветра прямо в коаксиальный оголовок, что может временно нарушить работу вентилятора или сработать защиту котла. Для такой конструкции существуют специальные ветрозащитные насадки на коаксиальный выход, и обычный дефлектор для дымовой трубы им не подходит — не тот диаметр и не та геометрия потока.
Дефлектор ЦАГИ и дефлектор Григоровича — базовый вариант
Дефлектор ЦАГИ — самая распространённая конструкция для бытовых дымоходов. Он состоит из цилиндрического корпуса, конусного отражателя и внешнего зонта, за счёт чего при любом направлении ветра создаётся зона пониженного давления и тяга усиливается, а не ослабевает. Работает достаточно предсказуемо, ремонтопригоден, подходит для большинства круглых дымоходов из нержавеющей стали и сэндвич-трубы.
Дефлектор Григоровича — похожая идея, но с плоской пластиной вместо конуса. Он несколько проще по конструкции и чуть менее требователен к точности сборки, хотя по эффективности почти не отличается от ЦАГИ. Оба варианта считаются нейтральными к направлению ветра, то есть не нужно ориентировать их по сторонам света.
Ротационные дефлекторы (флюгеры): сильнее защита, больше обслуживания
Ротационный дефлектор, он же турбодефлектор или вращающийся флюгер, разворачивается вслед за ветром и за счёт этого хорошо гасит боковые порывы, которые обычный статичный дефлектор пропускает частично. По заявлениям производителей такие насадки увеличивают тягу заметнее, чем статичные аналоги, особенно в ветреных открытых местах — на возвышенностях, у моря, на участках без застройки с подветренной стороны.
Минус — подвижный узел. Подшипник или ось со временем требуют смазки, а в холодном климате при обледенении дефлектор может подклинить и перестать поворачиваться, что на время сводит его пользу к нулю. Если зимы снежные и с частыми оттепелями с последующим морозом, стоит закладывать периодическую проверку и очистку насадки, иначе к середине зимы она превращается в обычный неподвижный колпак.
Простые колпаки и тарельчатые зонты — когда этого достаточно
Если задувание не критичное, а нужна в первую очередь защита от дождя и снега, часто хватает простого колпака-грибка с широким зонтом. Он не усиливает тягу, но и не мешает ей, а прямое попадание осадков и порывов сверху перекрывает неплохо. Такой вариант часто ставят на дымоходы вспомогательных агрегатов, где нет жёсткого требования по устойчивости к боковому ветру.
Тарельчатый дефлектор с увеличенным вылетом зонта — промежуточный вариант между простым колпаком и полноценным ЦАГИ. Он защищает от вертикального задувания лучше обычного грибка, но слабее работает с боковым ветром, потому что не создаёт направленного разрежения. Подходит, если участок закрыт от ветра соседними строениями или рельефом и проблема в основном с осадками, а не с порывами.
Что важно кроме самой насадки
Даже самый удачный дефлектор не исправит неправильную высоту трубы. По общему правилу дымоход должен подниматься выше конька или выступать на определённую высоту в зависимости от расстояния до конька — конкретные цифры зависят от уклона крыши и указаны в СП по газоснабжению, их лучше уточнять у проектировщика или монтажной организации. Если труба стоит низко, рядом с соседним скат
