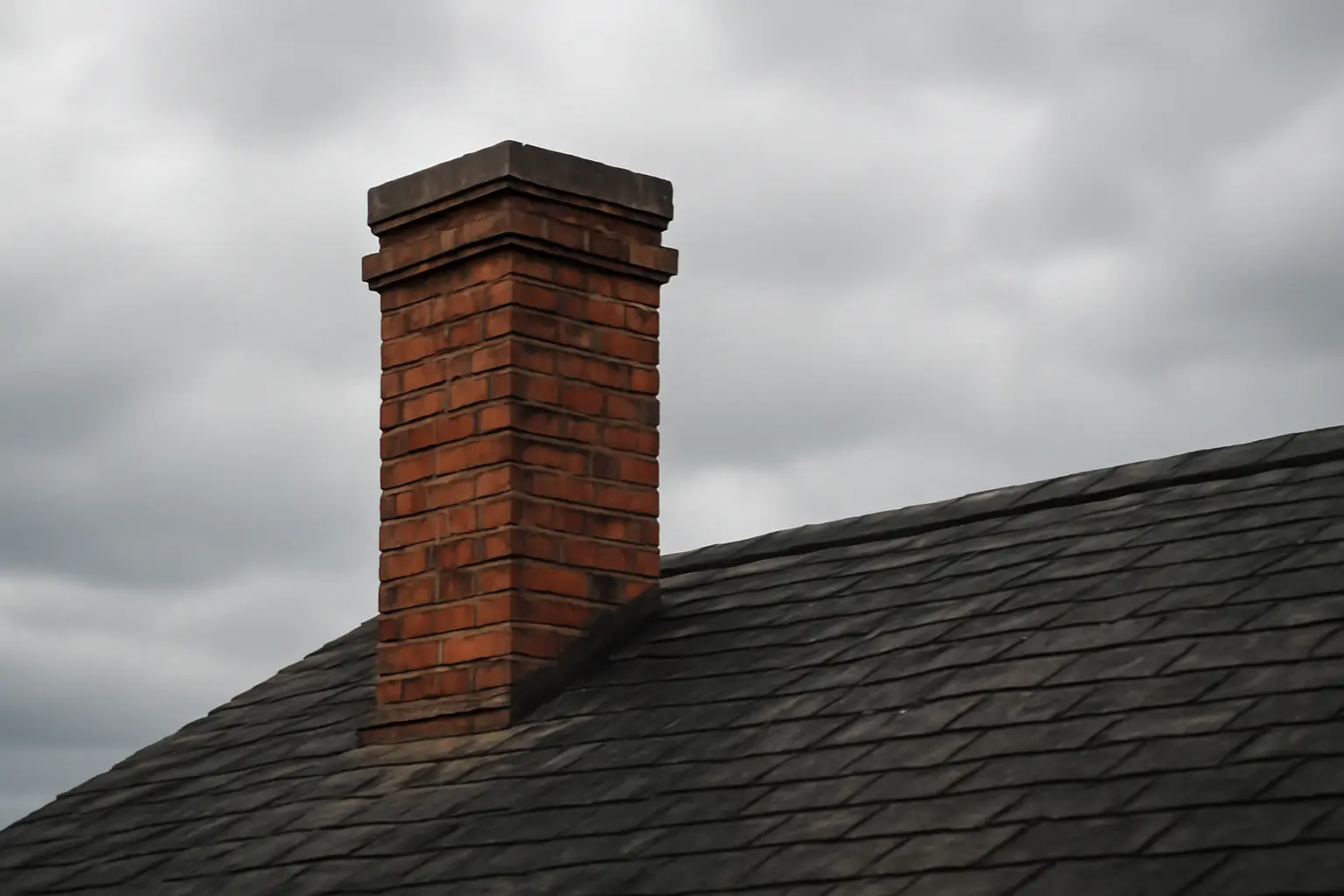

Кирпичная труба на крыше: порядок кладки и вывода
Кирпичная труба на крыше выкладывается с сохранением сечения канала не менее 140×140 мм, с обязательной противопожарной разделкой в месте прохода через кровельный пирог и с расширением кладки — выдрой — над крышей для защиты стыка от воды. Высота трубы над коньком нормируется расстоянием от конька: чем ближе труба к коньку, тем выше она должна подниматься.
С чего начать
- Проект дымохода с указанием сечения канала, толщины стенок и высоты трубы относительно конька
- Полнотелый керамический кирпич — для трубы силикатный и щелевой кирпич не подходят
- Огнестойкий раствор (глино-цементно-песчаный или готовая смесь для дымоходов)
- Негорючий утеплитель или базальтовая изоляция для разделки
- Оцинкованная сталь или готовая примыкающая планка для фартука, герметик
Порядок работ
- Разметить место прохода трубы через кровлю. Проверяется расстояние от оси дымохода до стропил и обрешётки, при необходимости стропильную ногу подрезают и усиливают дополнительной балкой.
- Сделать разделку — расширение кладки в месте прохода через перекрытие и кровлю. Толщина кладки вокруг канала в этой зоне увеличивается до 25–38 см, зазор между деревянными конструкциями и кирпичом заполняется негорючим утеплителем, минимальный отступ от дерева — 130 мм при незащищённой конструкции и 50 мм при изолированной.
- Продолжить кладку трубы выше уровня кровли рядовым способом. Швы кладут толщиной 8–10 мм, внутреннюю поверхность канала расшивают влажной тряпкой или расшивкой, кирпич предварительно смачивают.
- Сформировать выдру — расширение кладки непосредственно над плоскостью крыши. Выдра выполняется напуском кирпича на 60–120 мм с каждой стороны за 3–5 рядов, она отводит воду от стыка трубы с кровлей и не даёт стекать по стенам канала.
- Установить фартук примыкания из металла. Фартук заводится под выдру и заходит на кровельный материал, стыки герметизируются термостойким составом, на металлочерепице и профлисте используют доборные элементы производителя покрытия.
- Продолжить кладку шейки трубы до нужной высоты. Высота считается от конька: при расстоянии до 1,5 м труба поднимается минимум на 0,5 м выше конька, при 1,5–3 м — не ниже уровня конька, при большем расстоянии — не ниже линии в 10° от горизонта конька.
- Сложить оголовок — расширение верхней части трубы под колпак или флюгарку. Оголовок защищает кладку от размывания дождём и служит опорой для металлического зонта.
- Установить зонт или дефлектор. Металлический колпак крепится на кронштейнах с зазором от края кладки, чтобы не мешать тяге и не собирать конденсат внутри канала.
- Оштукатурить или обработать наружную поверхность трубы. Штукатурка кладки цементно-известковым раствором с последующей окраской продлевает срок службы кирпича на открытом воздухе.
Частые ошибки и когда план не работает
Самая распространённая ошибка — отсутствие выдры или её недостаточный вынос, из-за чего вода стекает по кладке прямо на кровельный пирог и вызывает протечки в первый же сезон дождей. Вторая ошибка — экономия на разделке у стропил: минимальные отступы от дерева существуют не для вида, при их нарушении со временем происходит тление балки без открытого огня, что обнаруживается только по запаху или потемнению древесины.
Об этом же: Камин из кирпича своими руками: 6 этапов кладки, Печка из кирпича своими руками: порядок работ от фундамента до топки и Какая полипропиленовая труба лучше для отопления: 6 шагов выбора.
Если крыша имеет сложную геометрию — ендову, разрыв скатов рядом с трубой — типовая схема прохода не подходит, узел проектируется индивидуально с учётом стока воды с обоих скатов. Кирпичная труба на крыше старого дома с подгнившими стропилами требует сначала ремонта несущих конструкций, а не подгонки кладки под них: труба весит несколько сотен килограммов и передаёт нагрузку на перекрытие и фундамент печи, а не на стропильную систему.
Кладка трубы в мороз ниже минус 5 °C без специальных противоморозных добавок в раствор недопустима — швы теряют прочность и растрескиваются при оттаивании.
Частые вопросы
Можно ли обойтись без выдры и сделать простое утолщение кладки?
Нет, выдра выполняет конкретную функцию — отводит стекающую по трубе воду за пределы кровельного покрытия. Без её напуска вода будет затекать под фартук примыкания независимо от качества герметизации стыка.
Из какого кирпича кладут трубу над крышей?
Используется полнотелый керамический кирпич марки не ниже М150, устойчивый к переменному увлажнению и заморозке. Силикатный кирпич для наружной части трубы не применяют — он разрушается от конденсата и осадков за несколько сезонов.
Какая высота трубы считается правильной для тяги?
Ориентируются на расстояние до конька: до 1,5 м — минимум полметра выше конька, от 1,5 до 3 м — на уровне конька, свыше 3 м — по линии не ниже 10° от горизонта конька. Отдельно проверяют, чтобы устье трубы не попадало в зону аэродинамической тени соседних построек или деревьев.
Нужен ли зонт на кирпичной трубе?
Да, металлический колпак защищает кладку от размывания и снижает попадание осадков в канал. Дефлектор с зазором от оголовка дополнительно улучшает тягу за счёт ветрового подпора, но перекрывать сечение колпаком полностью нельзя — это ухудшает отвод дыма.
