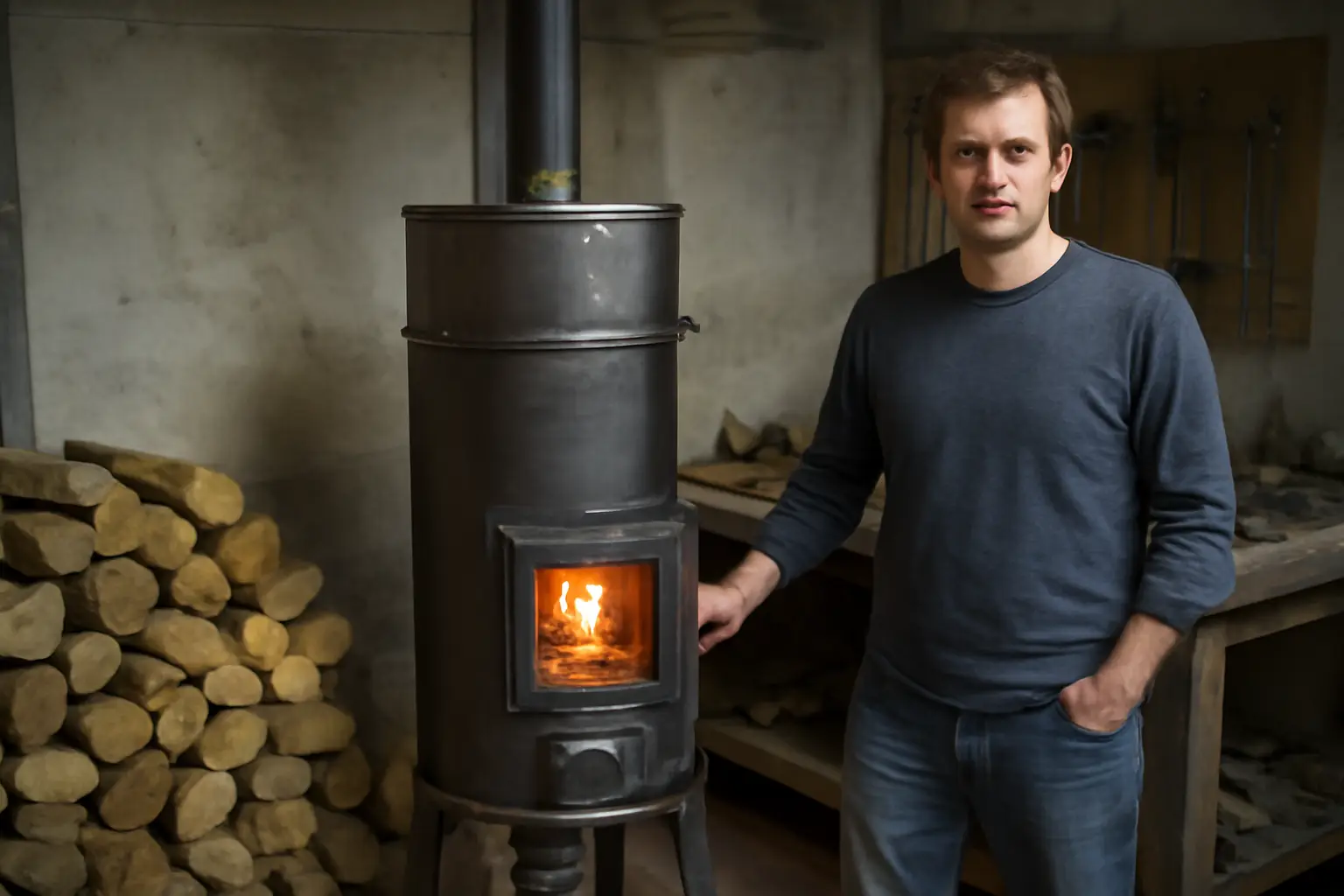

Котел длительного горения на дровах с водяным контуром своими руками
Собрать котел длительного горения на дровах с водяным контуром своими руками технически возможно: схема известна десятилетиями, металл и сварка доступны любому гаражному мастеру. Сложность не в конструкции, а в расчёте теплообменника и герметичности швов — ошибки здесь оборачиваются протечками, закипанием воды в контуре или обратной тягой дыма в помещение. Прежде чем браться за болгарку, стоит понять, какую мощность нужно получить и какой запас времени горения реально устроит.
От чего зависит результат
Главный параметр — толщина металла топки. Для дровяного котла длительного горения берут сталь от 4 мм, иначе прогары появятся в первый отопительный сезон. Второй момент — принцип горения: классика жанра, шахтная топка с верхним дожиганием (по типу котлов Стропува), требует точного расчёта диаметра воздуховода и колосниковой решётки, иначе дрова либо гаснут, либо горят как в обычной буржуйке за пару часов.
Третий фактор — водяная рубашка. Она должна охватывать топку так, чтобы отводить тепло равномерно, без застойных зон, где вода может закипеть и дать гидроудар. Самодельные модели часто грешат именно этим: воду греют неровно, датчик температуры ставят там, где удобно варить, а не там, где нужно контролировать нагрев.
Что учесть до сварки
Нужен предохранительный клапан на контуре и группа безопасности — без них самодельный котел эксплуатировать нельзя, при перегреве систему разорвёт. Обвязка через теплообменник или буферную ёмкость обязательна: прямое подключение к системе отопления без гидрострелки или бака-аккумулятора чревато скачками температуры и разрывом трубопроводов на морозе.
Дымоход рассчитывают отдельно: для котлов длительного горения важна не только высота, но и диаметр — заужение сразу снижает тягу и провоцирует задымление помещения. И отдельный пункт — согласование с местным газовым или пожарным надзором, если котёл ставится в доме с центральным отоплением или газовой магистралью рядом.
Вопросы и ответы
Какой металл и толщину брать для топки
Для топочной камеры — сталь толщиной от 4 до 6 мм, лучше жаростойкая или конструкционная марок Ст3 или 09Г2С. Для водяной рубашки достаточно 3–4 мм, но швы варят сплошным катетом без пропусков, иначе появится течь под давлением воды.
Сколько дров хватит на одну закладку в самодельном котле
При грамотном расчёте шахтной топки с верхним дожиганием на одной закладке котёл держит горение 8–12 часов, у заводских аналогов встречается и до суток. У самодельных моделей результат обычно скромнее — 6–8 часов, потому что точно повторить заводскую геометрию воздуховодов без чертежей сложно.
Нужен ли расчёт мощности или можно на глаз
На глаз не получится: недогретый дом или постоянный перетоп с закипанием воды — типичные последствия самодельного расчёта. Мощность считают от площади дома с запасом 20–30% на морозы, дальше от неё отталкиваются размеры топки и объём водяной рубашки.
Можно ли обойтись без сварочного аппарата
Нет. Резьбовые и клёпаные соединения не держат давление воды и температуру топки, со временем начинают течь. Понадобится инверторный сварочный аппарат и навык варить металл от 4 мм — это не тот случай, где годится любительский опыт с профильной трубой для забора.
Что делать, если котёл дымит в помещение
Обычно причина в недостаточной тяге: узкий дымоход, малая высота трубы или неправильный угол подключения. Проверяют сечение дымохода по расчётным таблицам для мощности котла и увеличивают высоту трубы выше конька крыши на 0,5 метра — часто это решает проблему без переделки топки.
Почему вода в контуре закипает, хотя котёл небольшой
Чаще всего дело в застойных зонах водяной рубашки, где нет циркуляции, и локальном перегреве возле топки. Решение — добавить циркуляционный насос, если система с естественной циркуляцией не справляется, и переставить датчик температуры ближе к самой горячей точке контура, а не туда, где проще было приварить бобышку.
Стоит ли делать котёл самому или проще купить заводской
Самодельный вариант выигрывает в цене металла и работы, если руки и сварка есть в наличии. Но заводской котёл длительного горения на дровах с водяным контуром проходит испытание давлением и получает паспорт безопасности — для дома с постоянным проживанием это весомый аргумент, самоделку страховая компания и газовая служба могут не признать легитимной установкой.
