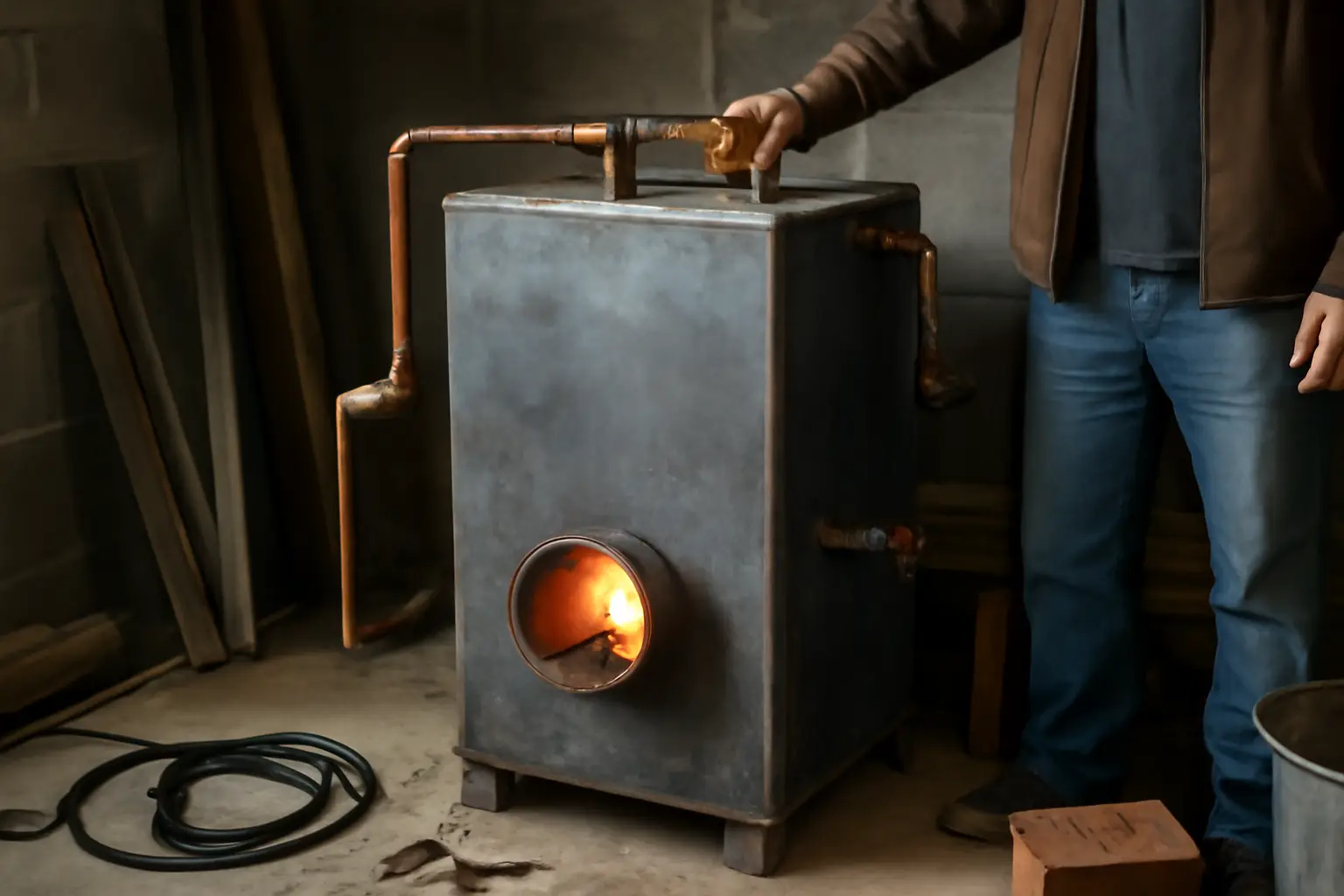

Самодельный котел для водяного отопления: устройство и монтаж
Патрубки контура для самодельного дровяного котла делают из толстостенной трубы диаметром не менее 32 мм — это не случайная цифра, а требование к пропускной способности: тонкая труба или узкий диаметр создают гидравлическое сопротивление, и теплоноситель просто не успевает прогонять тепло через систему с нужной скоростью. Самодельный котел для водяного отопления — это агрегат, который нагревает воду или другой теплоноситель и передаёт его в радиаторы. Принцип работы у него такой же, как у заводского: теплоноситель движется по контуру, забирает тепло от нагревательного элемента и отдаёт его в помещении через отопительные приборы.
Коротко:
- Корпус котла с водяной рубашкой делят на две зоны — верхнюю водяную и нижнюю, подключённую к радиаторам, между ними ставят перегородку
- Патрубки делают из трубы не менее 32 мм: подающий внизу корпуса, отводящий вверху
- Простейшая дровяная конструкция — два цилиндра один в другом: внутренний топка, внешний бак с водой
- Электрический вариант собирают либо на электродах, либо на ТЭНе, вмонтированном в бак
Принцип работы и общая логика конструкции
Любой водяной котел, самодельный или заводской, решает одну задачу — передать тепло от источника нагрева теплоносителю, а тот уже разносит его по радиаторам. Разница только в источнике: дрова, электричество, иногда отработанное масло. От того, какой источник выбран, зависит вся геометрия корпуса, толщина металла и способ разводки патрубков.
При самостоятельном проектировании легко упустить, что котел — это не просто ёмкость с водой над огнём. Нужна циркуляция: холодная вода должна поступать снизу, а нагретая уходить сверху, иначе в баке образуются застойные зоны, и часть металла будет перегреваться без толку, а часть воды — оставаться холодной. Поэтому во всех рабочих схемах подающий патрубок располагают внизу корпуса, а отводящий — вверху.
Котел с водяной рубашкой
Один из распространённых вариантов для дровяного отопления — корпус с водяной рубашкой. Идея в том, что весь корпус котла разделяют на две части перегородкой: верхняя часть работает как водяная рубашка, то есть полость, заполненная теплоносителем и окружающая топку, а нижняя часть подключается напрямую к радиаторам.
Такая схема удобна тем, что вода нагревается по всему периметру топки, а не только сверху, как в простой конструкции с баком-крышкой. Но перегородку нужно варить герметично и рассчитывать на давление изнутри — если шов слабый, рубашка начнёт подтекать в первые недели работы, и придётся разбирать корпус заново.
Дровяной котел из двух цилиндров
Более простая в изготовлении схема — два цилиндра разного диаметра, вставленных один в другой. Внутренний цилиндр служит топкой, куда закладывают дрова, а промежуток между стенками внутреннего и внешнего цилиндра выполняет роль бака для воды.
Эта конструкция проще в сварке, чем корпус с внутренней перегородкой, потому что цилиндрическая форма равномернее распределяет нагрузку от давления и температуры. Минус — меньшая площадь теплообмена с топкой по сравнению с рубашкой, которая охватывает корпус со всех сторон, поэтому цилиндрический котел обычно уступает по КПД, но выигрывает по времени изготовления.
Патрубки и обвязка контура
Независимо от формы корпуса, обвязка строится по одному правилу: подача теплоносителя в систему — сверху котла, возврат остывшей воды — снизу. Патрубки делают из толстостенной трубы диаметром от 32 мм, потому что тонкостенная труба со временем прогорает у сварного шва в местах наибольшего нагрева, а узкий диаметр ограничивает расход теплоносителя.
На практике часто ошибаются именно с сечением патрубков — берут то, что осталось от других работ, а не то, что нужно по расчёту контура. Итог — котел греет, а батареи в дальних комнатах остаются холодными просто потому, что вода физически не успевает дойти и вернуться в нужном объёме.
Электрический вариант: ТЭН или электроды
Если топить дровами возможности нет или котел нужен как резервный, собирают электрический водяной котел. Здесь два рабочих варианта — электродный и ТЭНовый.
В ТЭНовой схеме в бак с теплоносителем монтируют ТЭН нужной мощности, а сам бак соединяют трубами с радиатором — по сути, это упрощённый аналог дровяного котла, только источник тепла электрический, а не топка. Электродная схема работает иначе: ток проходит через сам теплоноситель между электродами, и вода нагревается за счёт своего электрического сопротивления. У неё есть свои требования к качеству и составу теплоносителя, а у ТЭНового варианта таких ограничений меньше, зато ТЭН со временем обрастает накипью и требует замены.
Выбор между ними обычно зависит от того, что проще достать и обслуживать: ТЭН можно купить в любом магазине и заменить за полчаса, электродная система требует более аккуратного подхода к монтажу и подбору теплоносителя.
Проверка перед первым запуском
Каким бы аккуратным ни был монтаж, любой самодельный котел перед вводом в работу проверяют на герметичность. Порядок такой: сначала котел наполняют водой, затем опрессовывают либо подключают напрямую к водопроводу под рабочим давлением, и только после этого делают пробный запуск с нагревом.
Пропускать эту проверку рискованно вдвойне. Во-первых, сварные швы могут держать холодную воду, но потечь при нагреве из-за температурного расширения металла. Во-вторых, скрытый свищ в металле под давлением можно заметить сразу, а под слоем сажи и при работающей топке — только когда вода уже начнёт капать на раскалённый корпус, что опаснее и хуже поддаётся быстрому устранению.
Что учесть при выборе конструкции
Если задача — простой резервный контур на даче, разумнее взять схему с двумя цилиндрами: она быстрее в изготовлении и требует меньше сварочных работ. Для основного отопления дома лучше присматриваться к корпусу с водяной рубашкой — теплообмен там эффективнее, хотя и сборка сложнее.
Электрический котел стоит собирать как дополнение к дровяному, а не как единственный источник тепла в холодном климате: мощность бытовой электросети редко позволяет полноценно прогреть большой дом только на ТЭНе или электродах. Перед сваркой любого варианта имеет смысл свериться со схемой конкретной модели или проконсультироваться в сервисной организации — расчёт мощности, толщины металла и диаметра патрубков зависит от площади отопления и вида топлива, и общей инструкции на все случаи не существует.
