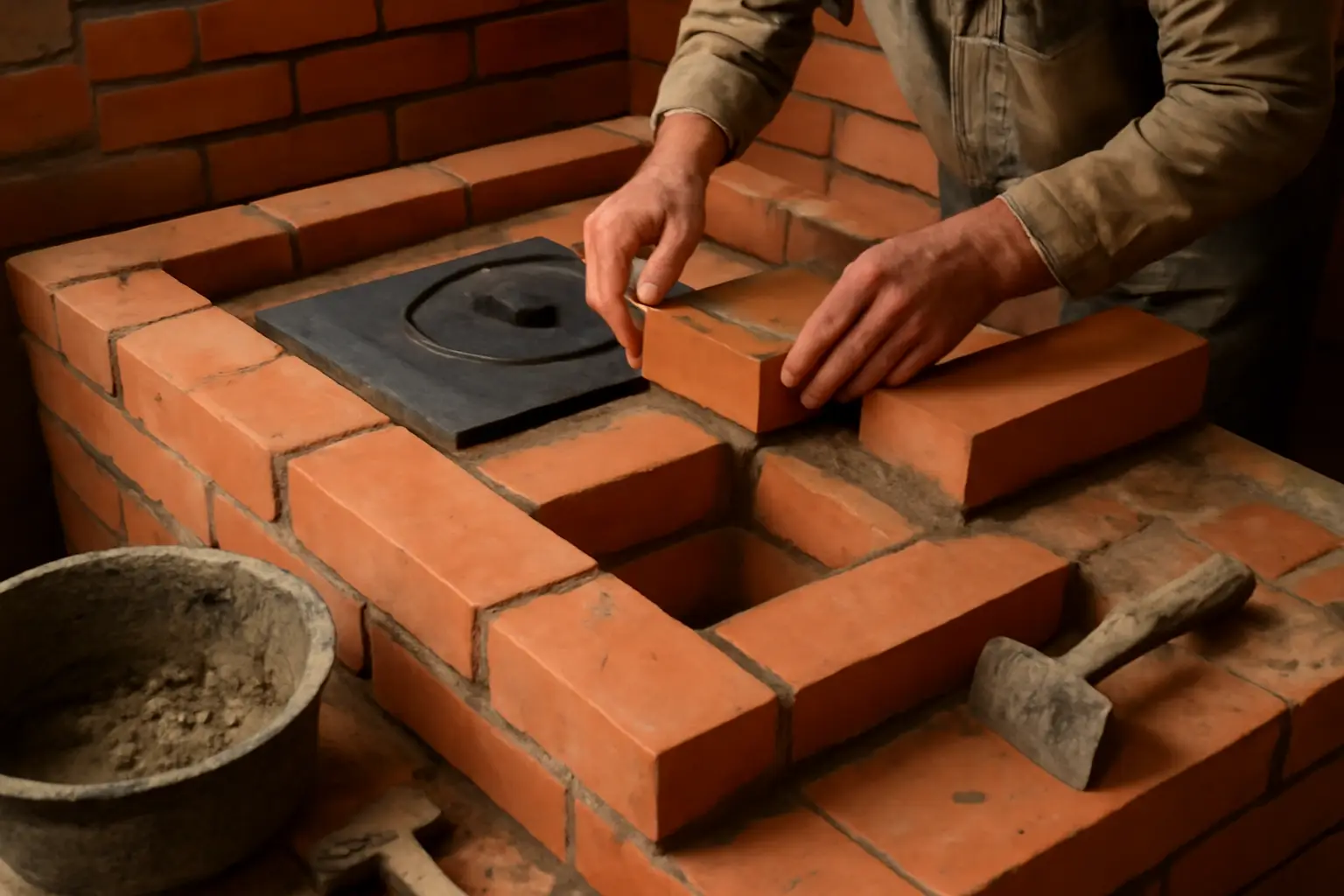

Схема кладки печи с плитой: порядок действий
Кладка печи с плитой ведётся по порядовке — чертежу, где каждый ряд кирпича показан отдельно, с указанием перевязки швов, места установки плиты, дверок и задвижек. Итоговый результат — печь с топкой, варочной поверхностью и системой дымоходов, которая прогревает помещение и позволяет готовить еду.
С чего начать
- Готовая порядовка под конкретную конструкцию печи (типовая или заказанная у печника)
- Полнотелый керамический кирпич и печной кирпич для топки
- Глиняно-песчаный раствор или готовая огнеупорная смесь
- Чугунная варочная плита нужного размера, дверки топочные и поддувальные, задвижки, колосниковая решётка
- Фундамент, выдержанный и проверенный на горизонтальность
- Строительный уровень, отвес, кирочка, расшивка для швов, шаблон-порядовка на плотном картоне
Порядок кладки по рядам
- Первые два-три ряда кладут сплошным массивом на растворе, строго по уровню — это основание печи, от него зависит вертикальность всей конструкции. Каждый ряд проверяют угольником и уровнем до схватывания раствора.
- Формируют поддувальную камеру и устанавливают дверку поддувала, закрепляя её лапками, вмонтированными в кладку соседних рядов. Проём под дверку оставляют по размеру рамки с зазором 3–5 мм на тепловое расширение.
- Укладывают колосниковую решётку на выступ кирпичной кладки, оставляя зазор по периметру 5 мм — при нагреве чугун расширяется сильнее кирпича, и без зазора решётка распирает кладку.
- Возводят стенки топки, устанавливают топочную дверку тем же способом, что и поддувальную. На этом уровне часто предусматривают дополнительные каналы для равномерного прогрева плиты.
- Кладут ряд под варочную плиту с выступом-полкой по периметру топливника — на него плита ляжет всей плоскостью. Плиту укладывают без раствора или на тонкий слой глиняного теста, оставляя зазор 5 мм от кирпича по краям.
- Формируют варочную камеру над плитой, если конструкция это предусматривает, либо переходят к организации дымооборотов — вертикальных или горизонтальных каналов, по которым дым отдаёт тепло кладке.
- Устанавливают задвижки (вьюшки) для регулировки тяги — летнюю и зимнюю, если порядовка предусматривает два режима работы.
- Кладут ряды шейки и распушки — расширения кладки в месте прохода через потолочное перекрытие, соблюдая противопожарные отступы от деревянных балок.
- Возводят стояк трубы выше кровли на высоту, заданную нормами (обычно не менее 0,5 м над коньком при расположении рядом с ним), и устанавливают оголовок трубы.
Частые ошибки и когда план не работает
Типовая порядовка рассчитана на определённый размер плиты и топки. Если варочная плита куплена другого размера, ряды с проёмом под неё придётся пересчитывать самостоятельно или подбирать другую схему — подгонка кирпича на глаз обычно даёт трещины на стыке металла и кладки.
Рядом по теме: Схема кладки печи из кирпича по рядам: как читать порядовку.
Отсутствие зазоров между чугунными элементами (плитой, дверками, решёткой) и кирпичом — частая причина растрескивания печи в первый же отопительный сезон. Металл нагревается и расширяется быстрее кладки, и без компенсационного зазора он просто раздвигает кирпич.
Кладка без перевязки швов или с совпадением вертикальных швов в соседних рядах ослабляет конструкцию. В порядовке швы соседних рядов всегда смещены хотя бы на половину кирпича, и это смещение нельзя нарушать ради удобства.
Использование обычного строительного раствора вместо глиняного для внутренних рядов топки приводит к растрескиванию: цементный раствор не выдерживает многократных циклов нагрева и остывания так, как глина с песком.
Игнорирование противопожарных отступов у распушки и потолочного перекрытия — причина возгораний деревянных конструкций дома. Расстояние от дымового канала до деревянных элементов должно быть не менее указанного в порядовке, обычно от 25 до 38 см в зависимости от материала перекрытия.
Если печь кладётся впервые, без опыта, порядовку стоит на начальном этапе выложить всухую, без раствора, чтобы проверить подгонку кирпича и понять логику рядов до того, как раствор начнёт схватываться.
Частые вопросы
Можно ли использовать одну и ту же порядовку для разных размеров плиты?
Нет, размер проёма под плиту в порядовке жёстко привязан к габаритам конкретной чугунной плиты. При замене плиты на другой размер пересчитывают минимум три-четыре ряда вокруг топливника.
Сколько кирпича нужно на печь с плитой среднего размера?
Для распространённых конструкций высотой в 20–25 рядов расход обычно составляет от 250 до 400 штук кирпича без учёта трубы, но точное число зависит от выбранной схемы и указывается в спецификации к порядовке.
Нужен ли фундамент под печь с плитой?
Для печей весом более 700–750 кг фундамент обязателен, и его закладывают отдельно от фундамента дома, с зазором для деформационного шва. Лёгкие металлические печи с футеровкой могут ставиться на усиленный пол без отдельного основания.
Что делать, если после кладки печь дымит в помещение?
Причина чаще всего в недостаточной тяге из-за низкой трубы, засорении канала строительным мусором или ошибке в сечении дымохода. Проверяют высоту трубы над коньком, чистоту каналов и соответствие сечения дымохода мощности топки — при явных отклонениях от нормы стоит привлечь печника для ревизии кладки.
