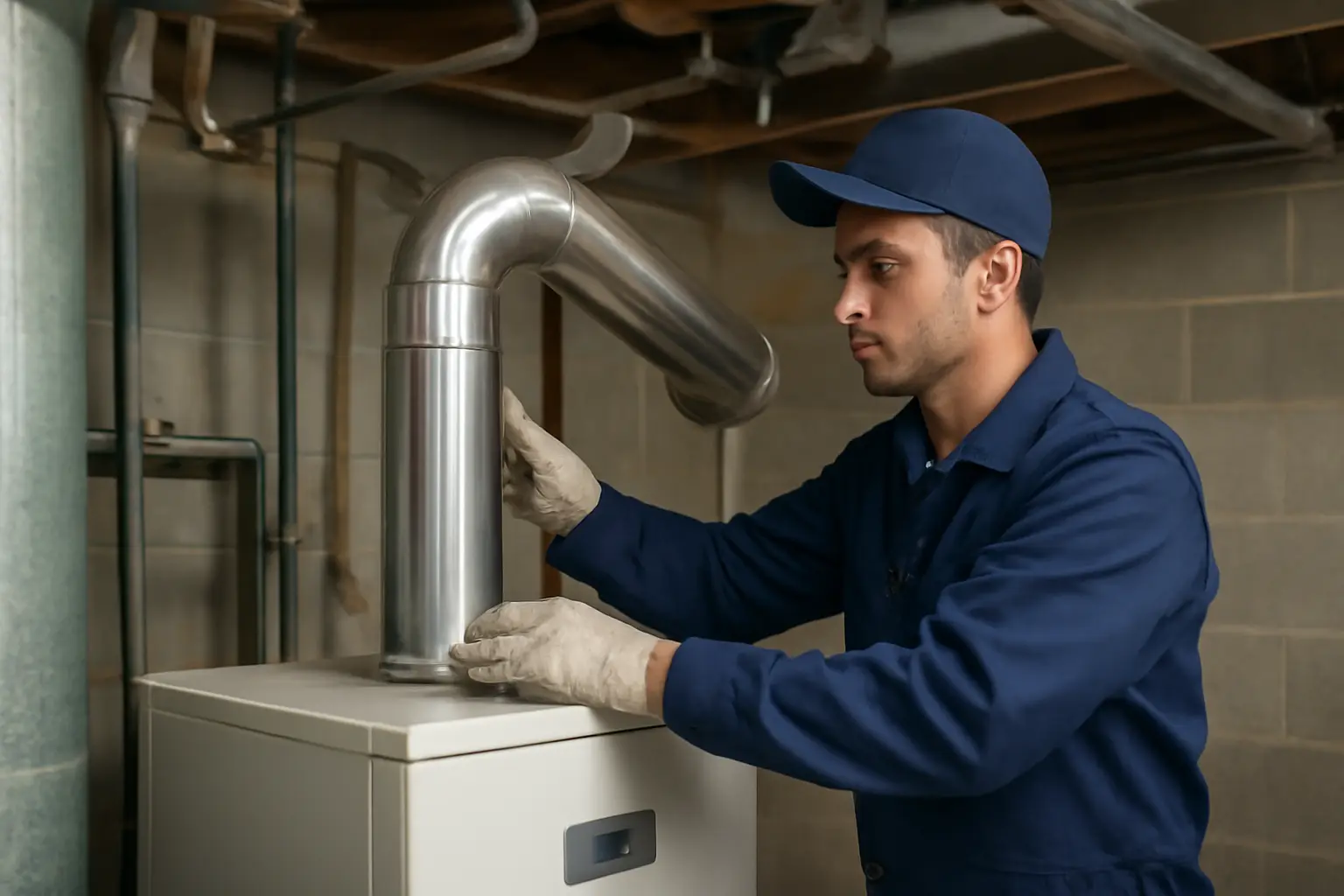

Установка дымоходов для газового котла: два типа тяги и правила монтажа
Дымоход для газового котла — это не украшение фасада, а часть системы безопасности дома. Ошибка в монтаже способна привести к отравлению угарным газом или к тому, что котел просто не запустится и заблокируется по датчику тяги. Установка дымоходов на газовый котел в частном доме зависит от типа камеры сгорания: для турбированных моделей нужен коаксиальный дымоход через стену, для атмосферных — вертикальный вывод через крышу.
- Тип дымохода жестко привязан к типу котла: турбо — коаксиальный, атмосферный — вертикальный дымоход с тягой
- Минимальная высота вертикального дымохода от котла до устья — 5 метров, с поправками на переходы и повороты
- Материал сечения дымового канала должен соответствовать паспорту котла, обычно это нержавеющая сталь
- Проект дымохода для котла мощнее 30 кВт согласовывают с газовой службой отдельно
Коаксиальный дымоход для турбированных котлов
Турбированный котел с закрытой камерой сгорания забирает воздух с улицы и туда же выбрасывает продукты горения через одну и ту же трубу — коаксиальную, «труба в трубе». Внешний контур подает воздух, внутренний отводит дым. Такой дымоход выводится горизонтально через стену на улицу, обычно с небольшим уклоном наружу для стока конденсата.
Плюс этой схемы — не нужна крыша и вертикальная шахта, монтаж проще и дешевле. Минус — выброс происходит на уровне окон и рядом с фасадом, поэтому есть нормы по расстоянию до окон соседей, до входа в дом и до уровня земли. Эти расстояния прописаны в инструкции к котлу и в СП по газоснабжению, самостоятельно их сокращать нельзя.
Длина коаксиального дымохода ограничена — как правило, 3–5 метров с учетом всех поворотов, точное значение указано в паспорте конкретной модели. Если стена толстая или котел стоит в глубине помещения, длины может не хватить, тогда переходят на раздельную схему с двумя отдельными трубами.
Вертикальный дымоход для атмосферных котлов
Атмосферный котел берет воздух для горения из помещения, а продукты сгорания отводит через вертикальный дымоход, работающий по принципу естественной тяги. Такая схема требует прохода через перекрытие и крышу, вывод трубы выше конька или на нормируемом расстоянии от него.
Высота дымохода не бывает произвольной. Слишком короткая труба не создает тяги, котел не разжигается или гаснет. Слишком длинная и плохо утепленная труба переохлаждает дымовые газы, конденсат и деготь оседают на стенках, канал зарастает быстрее. Расчет высоты и диаметра делает специалист по паспортным данным котла и высоте здания.
Для атмосферных котлов особенно чувствителен вопрос притока воздуха в котельную. Если дымоход тянет исправно, а воздуха в помещении не хватает, возникает обратная тяга и запах гари в доме. Приточную решетку или клапан закладывают заранее, отдельно от дымохода.
Материалы: сталь, керамика, кирпич
Для современных газовых котлов чаще применяют дымоходы из нержавеющей стали — они легкие, устойчивы к конденсату и служат десятилетиями при правильном монтаже. Двухконтурные сэндвич-трубы с утеплителем между слоями стали — стандарт для вертикальных систем в холодном климате.
Керамические дымоходы дороже, но выдерживают более высокие температуры и агрессивный конденсат, их часто выбирают при мощных котлах или совместной работе с твердотопливным оборудованием. Старый кирпичный дымоход можно использовать повторно, но внутрь почти всегда вставляют стальную или керамическую гильзу — кирпич сам по себе разрушается от конденсата газового котла быстрее, чем от дров.
Пластиковые трубы применяют только там, где производитель прямо это разрешает — как правило, для конденсационных котлов с низкой температурой отходящих газов. На обычный атмосферный или турбированный котел без конденсационного режима пластик ставить нельзя, он не рассчитан на такую температуру.
Требования по расположению и проходам
Проход дымохода через кровлю и перекрытия — отдельная зона риска. В месте прохода через деревянные конструкции обязательна термоизоляция и негорючий отступ от балок и стропил, иначе через несколько лет возможен пожар от постепенного перегрева древесины.
Устье дымохода выводят выше конька крыши или на расчетном расстоянии от него — это касается и ветровых нагрузок, и опрокидывания тяги при сильном боковом ветре. На плоской крыше правила чуть другие, но принцип тот же: труба не должна попадать в зону ветрового подпора от соседних построек.
Расстояние коаксиального выхода от окон, дверей и вентиляционных решеток соседнего здания или своего дома нормируется отдельно. Точные метры зависят от мощности котла и указаны в паспорте, самостоятельно сокращать зазор ради удобства монтажа не стоит — это прямое основание для отказа в приемке газовой службой.
Сезонность и обслуживание
Монтаж дымохода лучше планировать в теплый сезон: работы на крыше в мороз и наледь опасны, а герметизация проходов и стыков хуже держится на холодном материале. Но сама эксплуатация дымохода сезонности не имеет — газовый котел топит и зимой, и летом на горячую воду, тяга должна работать постоянно.
Раз в год дымоход осматривают на предмет закопчения, конденсата и механических повреждений, особенно в местах стыков секций. Многие регионы требуют ежегодную проверку тяги специализированной организацией — это часть договора на газовое обслуживание, а не разовая процедура.
Ошибки, которые встречаются чаще других
Самая частая ошибка — попытка сэкономить на высоте или диаметре дымохода, взяв параметры «на глазок» вместо расчета по паспорту котла. Вторая — установка коаксиального дымохода без соблюдения зазоров до окон, что потом вскрывается на этапе приемки газовщиками и требует переделки.
Третья ошибка — забытый приток воздуха при атмосферном котле: дымоход исправен, а тяги все равно нет из-за разрежения в помещении. Четвертая — использование неподходящего материала, например обычной стальной трубы без учета кислотного конденсата, что сокращает срок службы дымохода в разы.
Практический вывод
Тип дымохода определяется типом котла, а не личными предпочтениями: турбо — коаксиальный вывод через стену, атмосферный — вертикальный дымоход через крышу с расчетной высотой. Материал, диаметр и длину берут строго из паспорта конкретной модели, а не по общим таблицам из интернета. Проект и монтаж для котла с открытой камерой сгорания или мощностью выше типовой стоит доверить организации с допуском на газовые работы — приемка дымохода газовой службой обязательна перед вводом котла в эксплуатацию, и переделка готового монтажа обходится заметно дороже, чем нормальный расчет с самого начала.
