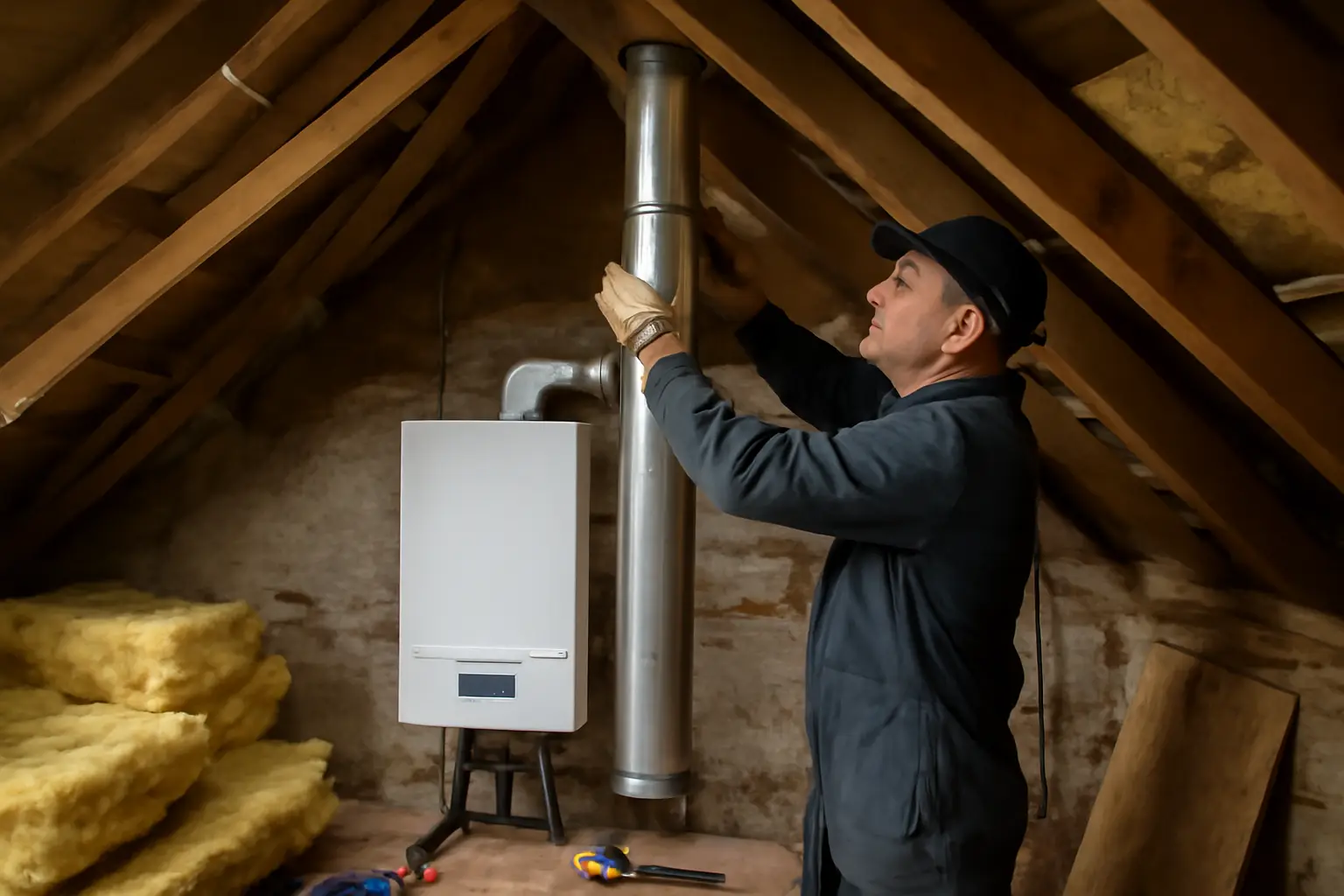

Монтаж дымохода для газового котла в частном доме
Монтаж дымохода для газового котла в частном доме выполняется по требованиям СП 62.13330 и СП 60.13330, с учётом мощности котла, типа камеры сгорания и материала стен дома. Для котлов с открытой камерой сгорания используется вертикальный дымоход с естественной тягой, для турбированных моделей — коаксиальный дымоход через стену. Диаметр, высота и материал канала подбираются по паспорту котла: производитель указывает допустимые параметры, отклонение от которых приводит к отказу в гарантийном обслуживании.
Типы дымоходов для газовых котлов
Атмосферные котлы с открытой камерой сгорания требуют классического вертикального дымохода — кирпичного, керамического или из нержавеющей стали с сэндвич-изоляцией. Тяга в таком канале естественная, за счёт разницы температур внутри и снаружи.
Турбированные котлы с закрытой камерой сгорания оснащаются встроенным вентилятором, поэтому им подходит коаксиальный дымоход — труба в трубе, выводимая горизонтально через стену на улицу. По внутреннему каналу отводятся продукты сгорания, по внешнему поступает воздух для горения. Такая схема проще в монтаже и не требует вертикального канала через все этажи, но ограничена по длине трассы — обычно не более 3–5 метров с учётом поворотов, точное значение указано в инструкции к котлу.
Ещё по теме: Вентканал для газового котла: 7 вариантов и требования к устройству.
Материалы: сталь, керамика, кирпич
Нержавеющая сталь — основной материал для современных дымоходов газовых котлов. Модульные сэндвич-трубы собираются из готовых секций, устойчивы к конденсату и перепадам температур, служат 15–25 лет в зависимости от толщины металла и марки стали (AISI 304 для сухих дымовых газов, AISI 316 — при повышенной влажности и агрессивном конденсате).
Керамические дымоходы с вентилируемым коробом дороже, но выдерживают более высокие температуры и служат дольше — производители заявляют срок до 30 лет. Применяются реже, в основном при строительстве дома с нуля.
Кирпичные дымоходы для газовых котлов используются редко: кирпич хуже переносит кислотный конденсат, образующийся при работе современных конденсационных котлов, и требует обязательной гильзовки нержавеющей трубой изнутри. Без гильзовки кирпичный канал быстро разрушается.
Требования к высоте и расположению
Минимальная высота дымохода от колосника или горелки до устья — 5 метров для большинства бытовых котлов, точное значение указано в паспорте оборудования. Оголовок должен возвышаться над коньком крыши не менее чем на 0,5 метра, если труба находится в пределах 1,5 метров от конька. При удалении от конька на 1,5–3 метра допускается уровень не ниже конька, дальше 3 метров — точка на условной линии, опущенной от конька под углом 10°.
Коаксиальный дымоход выводится через стену на высоте не менее 2 метров от земли, если рядом проходит пешеходная зона, и не ближе 0,5 метра от окон, дверей и вентиляционных отверстий соседних помещений. Расстояние до границы соседнего участка регулируется местными нормами, обычно не менее 1–3 метров.
Порядок монтажа
- Расчёт диаметра и высоты канала по паспортным данным котла и таблицам СП 62.13330.
- Подготовка проходного узла через перекрытие и крышу с противопожарной разделкой — расстояние от горячей поверхности трубы до деревянных конструкций не менее 250 мм без изоляции или 130 мм с негорючей изоляцией.
- Монтаж модулей сэндвич-трубы снизу вверх, каждый следующий элемент надевается на предыдущий по ходу конденсата.
- Установка конденсатоотводчика в нижней точке канала — для конденсационных котлов это обязательный узел.
- Крепление кронштейнами через каждые 2 метра и растяжками на кровле при высоте оголовка более 1,5 метра над крышей.
- Установка оголовка с дефлектором или без — в зависимости от требований производителя котла.
- Проверка тяги и герметичности стыков перед первым запуском.
Для коаксиального дымохода порядок проще: сверление отверстия в стене с уклоном 3–5° наружу для стока конденсата, установка проходного модуля, монтаж трубы с фиксацией хомутами, герметизация зазора монтажной пеной и защитным коробом снаружи.
Сравнение вариантов дымоходов
| Параметр | Вертикальный стальной (сэндвич) | Коаксиальный | Керамический с коробом |
|---|---|---|---|
| Подходит для котлов | Открытая камера сгорания | Закрытая камера, турбо | Открытая и закрытая камера |
| Сложность монтажа | Средняя, работа на высоте | Низкая, монтаж через стену | Высокая, требуется проём и короб |
| Срок службы | 15–25 лет | 10–15 лет | 25–30 лет |
| Ориентировочная стоимость материалов | Средняя | Низкая | Высокая |
| Проход через перекрытия | Требуется | Не требуется | Требуется |
Частые ошибки при монтаже
Занижение диаметра дымохода относительно паспортного значения котла — самая распространённая ошибка, приводящая к недостаточной тяге, копоти на горелке и срабатыванию датчика тяги. Второй по частоте промах — установка сэндвич-модулей в обратной последовательности, когда верхний элемент надет на нижний против хода конденсата: влага затекает в стыки и просачивается наружу. Третья ошибка — отказ от конденсатоотводчика на конденсационных котлах, из-за чего конденсат скапливается в горизонтальных участках и создаёт бульканье, а зимой замерзает и перекрывает канал. Четвёртая — недостаточный отступ от горючих конструкций в местах прохода через перекрытие и крышу, что нарушает требования пожарной безопасности и может стать причиной отказа страховой компании при возгорании.
Частые вопросы
Можно ли использовать один дымоход для двух котлов
Совместное подключение двух котлов к одному дымоходу допускается только при расчёте сечения канала на суммарную мощность и наличии отдельных патрубков для каждого агрегата на разной высоте с учётом требований производителя. На практике для газовых котлов чаще делают отдельный канал на каждый прибор — это надёжнее и проще при обслуживании.
Нужно ли согласовывать монтаж дымохода с газовой службой
Установка дымохода входит в проект газификации дома и подлежит согласованию наряду с прокладкой газопровода и установкой котла. Пуско-наладку и первое включение котла проводит представитель газовой службы или сервисной организации, имеющей допуск, и без акта о соответствии дымохода нормам котёл не будет запущен официально.
Как часто нужно чистить дымоход газового котла
Периодичность чистки зависит от типа котла и качества топлива: для газовых котлов сажеобразование минимально по сравнению с твёрдотопливными, но осмотр и при необходимости очистку канала рекомендуется проводить не реже одного раза в год, обычно перед началом отопительного сезона. При появлении запаха гари, ухудшении тяги или срабатывании датчика проверку проводят внепланово.
Что делать, если тяга слабая после монтажа
Сначала проверяют соответствие высоты и диаметра дымохода паспортным данным котла, затем — герметичность всех стыков и отсутствие засоров в канале. Если параметры соблюдены, а тяга всё равно недостаточна, причиной может быть неудачное расположение оголовка относительно конька крыши или соседних построек, создающих завихрения ветра — в этом случае требуется удлинение трубы или установка дефлектора, точную рекомендацию даёт специалист по результатам замера тяги на месте.
