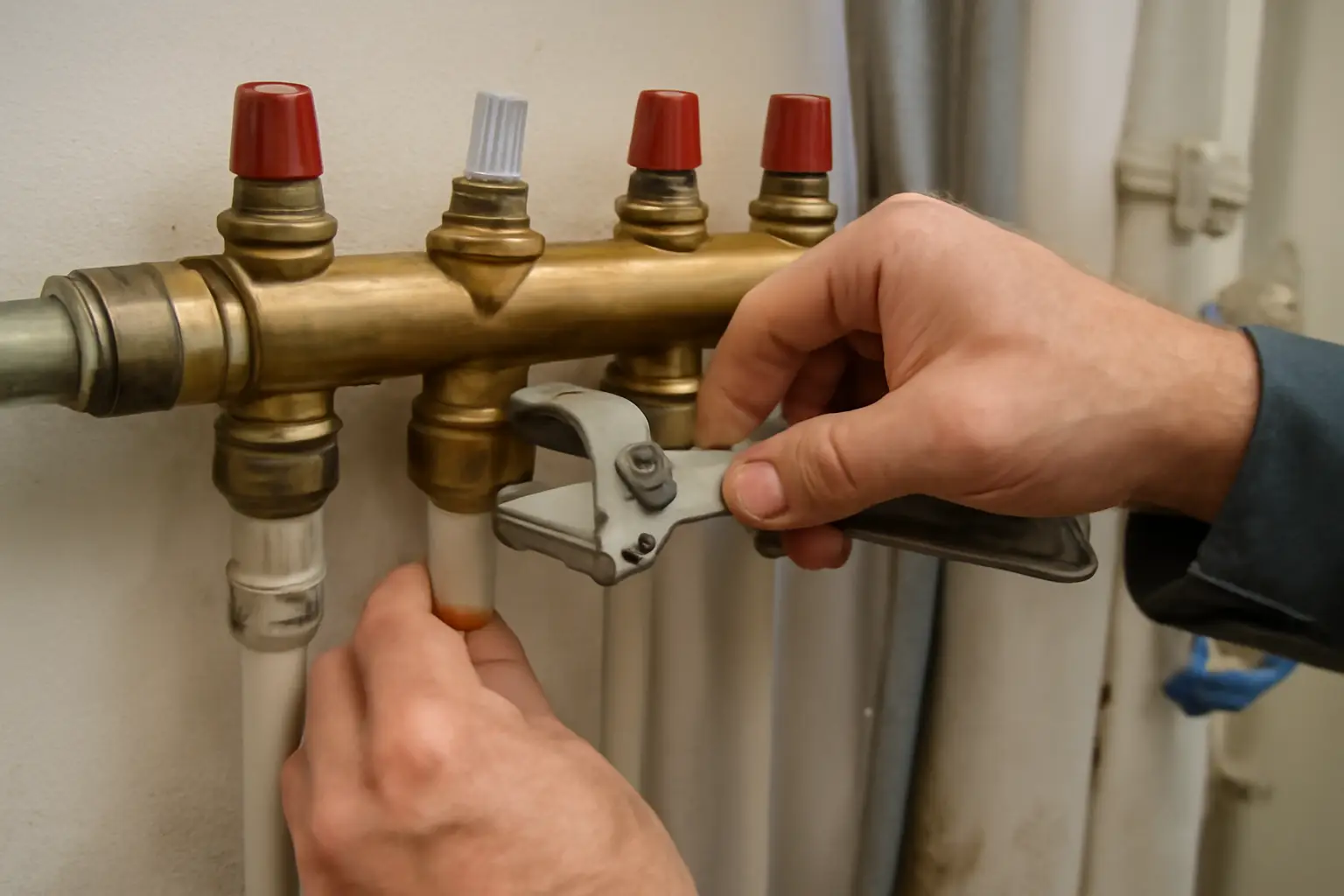

Замена расходомера на гребёнке теплого пола: порядок работ
Расходомер на гребёнке меняется за 20-30 минут без демонтажа всего коллектора: достаточно перекрыть подачу на нужную петлю, слить воду из этого контура и выкрутить прибор из корпуса блока. Разбирать всю гребёнку и сливать систему целиком обычно не требуется.
С чего начать
- Новый расходомер той же резьбы и диапазона расхода, что стоял (обычно 1/2 или 3/4 дюйма)
- Разводной или рожковый ключ на размер гайки коллектора
- Уплотнительные кольца или новая прокладка, если она не входит в комплект
- Емкость или тряпки — вода из петли всё равно останется
- Шестигранник или отвертка для крана на подающей гребёнке (зависит от модели крана)
Порядок замены
- Найдите на подающем коллекторе кран, который перекрывает именно ту петлю, где стоит неисправный расходомер. Обычно у каждой петли свой отсекающий вентиль сверху или снизу блока.
- Перекройте этот кран полностью. Остальные петли можно не трогать — контур останется под давлением, а нужная ветка обесточится от теплоносителя.
- Откройте сливной кран на этой же петле или на нижнем коллекторе, если он предусмотрен, и слейте воду из контура в подготовленную емкость.
- Если сливного крана нет, придётся аккуратно ослаблять гайку расходомера, подставив тряпку — вода из петли и трубок в полу выльется небольшим объёмом, это нормально.
- Отверните гайку, которая держит расходомер в корпусе гребёнки. Обычно это накидная гайка сверху прибора, под ней резьбовое соединение.
- Извлеките старый расходомер вместе с уплотнительным кольцом. Осмотрите посадочное место — если на нём накипь или грязь, протрите чистой тряпкой.
- Установите новое уплотнительное кольцо на новый расходомер, если оно не идёт заводским. Вкрутите прибор в гнездо коллектора от руки, затем подтяните гайку ключом без чрезмерного усилия.
- Откройте отсекающий кран на этой петле обратно и понаблюдайте за соединением 5-10 минут — если капель нет, подтягивать дальше не нужно.
- Отрегулируйте расходомер по расчётному значению расхода для этой петли (обычно указано в проекте или на этикетке трубы) и проверьте, что кольцо внутри прибора крутится свободно.
Когда план не работает и частые ошибки
Если на подающем коллекторе нет отдельных отсекающих кранов на каждую петлю, а есть только общий кран на входе — придётся перекрывать всю систему теплого пола целиком и сливать больше воды. В этом случае лучше сразу проверить, не нужно ли заодно поменять расходомеры на других петлях, раз система всё равно вскрыта.
Рядом по теме: Регулировка теплого пола на гребенке с расходомерами.
Частая ошибка — перетягивать гайку расходомера ключом с большим усилием, надеясь, что так точно не будет течи. Резьба на корпусе коллектора обычно латунная или пластиковая, и её легко сорвать или растрескать, особенно если гребёнка не новая. Достаточно затянуть гайку рукой до упора и добавить четверть оборота ключом.
Вторая ошибка — забыть перекрыть именно ту петлю, где стоит расходомер, и начать откручивать гайку под давлением всей системы. Вода в этом случае хлынет струёй, а не капнет, и придётся быстро перекрывать кран заново, уже мокрыми руками.
Третья ошибка — ставить расходомер без нового уплотнительного кольца, если старое от долгой работы затвердело и потрескалось. Внешне кольцо может выглядеть целым, но потеряло эластичность и не даст герметичного соединения — течь появится через день-два.
Четвёртая ошибка — не сверить резьбу и диапазон расхода нового прибора со старым. Расходомеры визуально похожи, но рассчитаны на разный максимальный расход теплоносителя, и если поставить прибор с другим диапазоном, шкала будет показывать неверные значения.
Частые вопросы
Нужно ли слить всю систему теплого пола, чтобы поменять один расходомер?
Нет, если на коллекторе есть отсекающие краны на каждую петлю отдельно. Тогда сливается только вода из той петли, где стоит неисправный прибор, а остальные контуры продолжают работать. Полный слив нужен только на старых или упрощённых гребёнках без индивидуальных кранов.
Можно ли поставить расходомер от другого производителя на существующую гребёнку?
Можно, если совпадает резьба посадочного места — обычно это стандартная резьба 1/2 или 3/4 дюйма с накидной гайкой. Перед покупкой лучше свериться с маркировкой на старом приборе или уточнить размер у производителя коллектора, потому что встречаются и нестандартные посадки, особенно у бюджетных систем.
Почему после замены расходомер показывает расход, но петля не греет пол?
Расходомер только показывает поток теплоносителя, он не влияет на его наличие. Если шарик или поплавок внутри крутится, а пол не греется, проблема скорее всего в другом месте контура — завоздушенность петли, засор в трубе или неисправность насоса. Расходомер тут просто индикатор, а не причина.
Как понять, что расходомер сломан, а не забился грязью?
Забитый расходомер обычно можно прочистить, разобрав только верхнюю крутящуюся часть с колесом или поплавком, без выкручивания всего корпуса. Если после промывки шарик или колесо всё равно не двигаются при открытом кране, а корпус цел, дело в механизме внутри, и проще заменить прибор целиком, чем разбирать его дальше.
