Комбинированный котел дрова-электричество: как выбрать и подключить

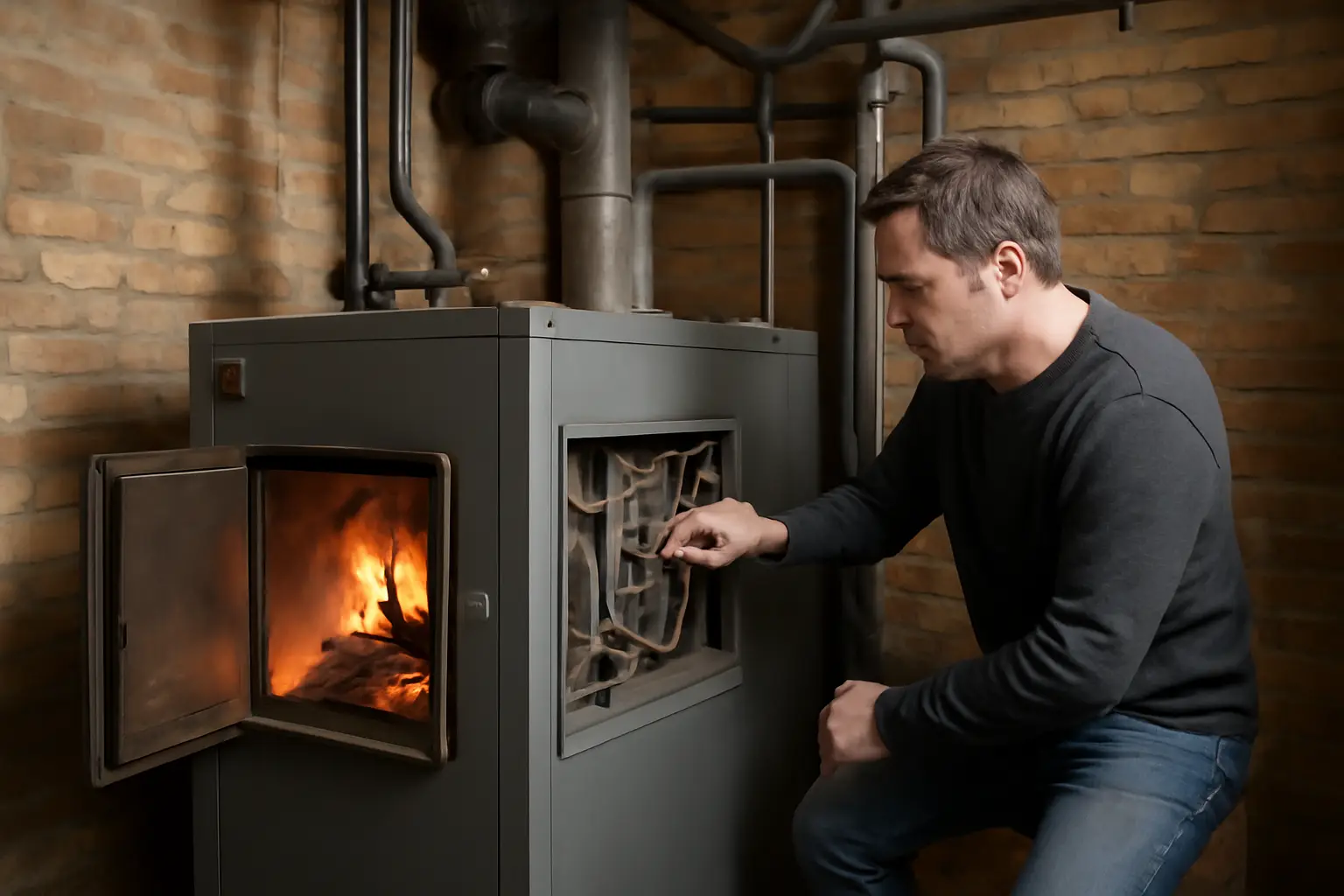

Комбинированный котел дрова-электричество — это твердотопливный котел с встроенным электронагревателем (ТЭНом), который берёт на себя отопление, когда дрова прогорели или их некому подкладывать. Итог правильного подбора: дом греется дровами вечером и утром, а ночью или в ваше отсутствие автоматически включается ТЭН и держит нужную температуру без остывания системы.
С чего начать
- Расчёт тепловых потерь дома (хотя бы приблизительный, по площади и утеплению)
- Данные о мощности вводного электрического кабеля и допустимой нагрузке на дом
- Понимание, сколько часов в сутки котёл будет работать без присмотра
- Схема системы отопления — есть ли расширительный бак, насос, куда встанет котёл
- Бюджет с запасом 15-20% на обвязку, дымоход и электромонтаж
Порядок действий
- Определите нужную суммарную мощность. Берётся не средняя, а пиковая тепловая потребность дома в морозы, плюс запас 15-20%. Мощность ТЭНа считается отдельно от мощности дровяной камеры — они не складываются автоматически, а работают попеременно.
- Проверьте электрику дома. ТЭН мощностью 6-9 кВт требует отдельной линии сечением не менее 2,5-4 мм² и автомата на 25-32А, а лучше — согласования с общей нагрузкой на вводе. Если дом на 15 кВт с уже загруженной проводкой, придётся либо снижать мощность ТЭНа, либо разводить фазы.
- Выберите тип встройки ТЭНа. В одних моделях нагреватель стоит прямо в теплообменнике котла, в других — в отдельной гильзе или байпасе рядом. Второй вариант удобнее менять при перегорании, но занимает больше места в котельной.
- Оцените автоматику переключения режимов. Хороший котел сам включает ТЭН при падении температуры теплоносителя ниже заданной и отключает при разгорании дров. Если автоматики нет или она простая (просто термостат без плавной логики), придётся переключать режим вручную, что снимает смысл комбинации.
- Подберите дымоход под твердотопливную часть. Дровяная камера у комбинированных моделей работает так же, как у обычного твердотопливного котла — нужен дымоход с тягой, устойчивой к перепадам температуры, и с ревизией для чистки от сажи.
- Заложите место под запас дров и подключение электролинии. Котельная должна вмещать и дрова на несколько дней топки, и доступ к электрощиту с автоматом ТЭНа — это разные зоны обслуживания, их лучше не смешивать.
- Смонтируйте систему с учётом безопасного отключения. Обязательна группа безопасности (манометр, предохранительный клапан, воздухоотводчик) и, если позволяет модель, резервный источник питания для циркуляционного насоса — иначе при отключении света дровяной контур может закипеть без принудительной циркуляции.
- Настройте пороги переключения при первом запуске. Обычно задают температуру, ниже которой включается ТЭН, и температуру, при которой он гарантированно выключается при разгорании дров. Значения подбираются под конкретный дом опытным путём в первую неделю эксплуатации.
- Проверьте систему в разных режимах за первый отопительный сезон. Отдельно на чистых дровах, отдельно на чистом ТЭНе, и в смешанном режиме — чтобы понимать реальный расход электричества и дров именно в вашем доме, а не по паспортным цифрам производителя.
Когда план не работает и частые ошибки
Самая частая ошибка — покупка котла с мощным ТЭНом (12-15 кВт) под дом, где электрическая линия рассчитана на 6-8 кВт суммарной нагрузки. В итоге либо ТЭН работает не на полную мощность и не справляется с обогревом, либо срабатывает автомат защиты каждый раз при пиковой нагрузке.
Вторая ошибка — надежда, что ТЭН заменит дрова полностью и постоянно. Комбинированный котел на дровах и электричестве экономически оправдан, когда электричество используется как резерв на часы отсутствия хозяев или ночь, а не как основной источник тепла — иначе счета за электроэнергию делают саму идею комбинирования бессмысленной.
Третья ошибка — установка без резервного питания насоса. Если во время топки дровами пропадает электричество, циркуляция останавливается, а котел продолжает греть теплоноситель за счёт горящих дров. Без принудительной циркуляции это может привести к перегреву локального участка и срабатыванию предохранительного клапана.
Ещё одна ситуация, когда план не работает, — попытка встроить ТЭН в старый твердотопливный котел самостоятельно, без штатного посадочного места. Гильза для нагревателя, не предусмотренная производителем, часто нарушает герметичность теплообменника и сокращает срок службы котла.
Частые вопросы
Можно ли поставить ТЭН в обычный дровяной котел без заводской комбинированной версии?
Технически да, если в теплообменнике есть штатное место под гильзу ТЭНа, предусмотренное производителем. Если такого места нет, врезка кустарным способом почти всегда портит герметичность и снимает котел с гарантии — в этом случае разумнее рассматривать заводскую комбинированную модель или отдельный электрокотел в паре с существующим.
Какой мощности ТЭН нужен для дома площадью 100-120 м²
Для дома такой площади с нормальным утеплением обычно достаточно ТЭНа на 6-9 кВт как резервного источника — он не заменяет полноценное отопление в сильный мороз, но держит температуру ночью или в отсутствие хозяев. Точную цифру даёт расчёт теплопотерь конкретного дома, а не только площадь.
Сколько электричества съедает такой котел за отопительный сезон
Зависит от того, как часто включается ТЭН — если он работает только несколько часов в сутки как резерв, расход умеренный, порядка нескольких сотен кВт·ч в месяц. Если хозяева фактически топят электричеством большую часть времени, счета сравнимы с чисто электрическим отоплением дома той же площади, и экономический смысл комбинации теряется.
Нужен ли отдельный автомат защиты для ТЭНа котла
Да, отдельная линия с автоматом обязательна — она защищает и сам ТЭН, и общую электросеть дома от перегрузки при одновременном включении с другими мощными потребителями. Сечение кабеля и номинал автомата рассчитывает электрик исходя из паспортной мощности ТЭНа конкретной модели котла, эти данные есть в инструкции производителя.
