Однотрубная система с насосом: когда она работает хорошо
Однотрубная система отопления в частном доме с принудительной циркуляцией — это схема, где подача и обратка совмещены в одну магистраль, а радиаторы стоят друг за другом последовательно. Теплоноситель гоняет по кругу насос: он же преодолевает сопротивление труб, поворотов и самих радиаторов. Схема работает, но результат сильно зависит от того, сколько приборов на неё повесили и как её рассчитали — на этом моменте чаще всего и спотыкаются.
Коротко:
- Подача и обратка — одна труба, радиаторы включены последовательно
- Циркуляцию создаёт насос, без него теплоноситель почти не двигается
- Схема разумна для небольшого, часто одноэтажного дома с 4–5 радиаторами
- Труб и фитингов уходит меньше, монтаж проще и дешевле, чем у двухтрубной разводки
Как устроена схема
В однотрубной системе теплоноситель идёт от котла по одной трубе через все радиаторы поочерёдно и возвращается назад тем же путём — вернее, тем же контуром, без отдельной обратной магистрали. Каждый следующий радиатор получает воду уже немного остывшую, после того как предыдущий прибор отобрал часть тепла. Это ключевая особенность схемы, и именно она определяет, сколько радиаторов можно поставить без потери комфорта в дальних от котла комнатах.
Принудительная циркуляция здесь не опция, а условие работы. Без насоса естественная циркуляция в однотрубной разводке частного дома почти всегда слишком слаба — трубы обычно берут меньшего диаметра, чем требуется для гравитационного движения, и без насоса система просто не прогреет дальние радиаторы.
Ещё по теме: Система отопления в частном доме: схема и варианты разводки.
Из чего состоит система

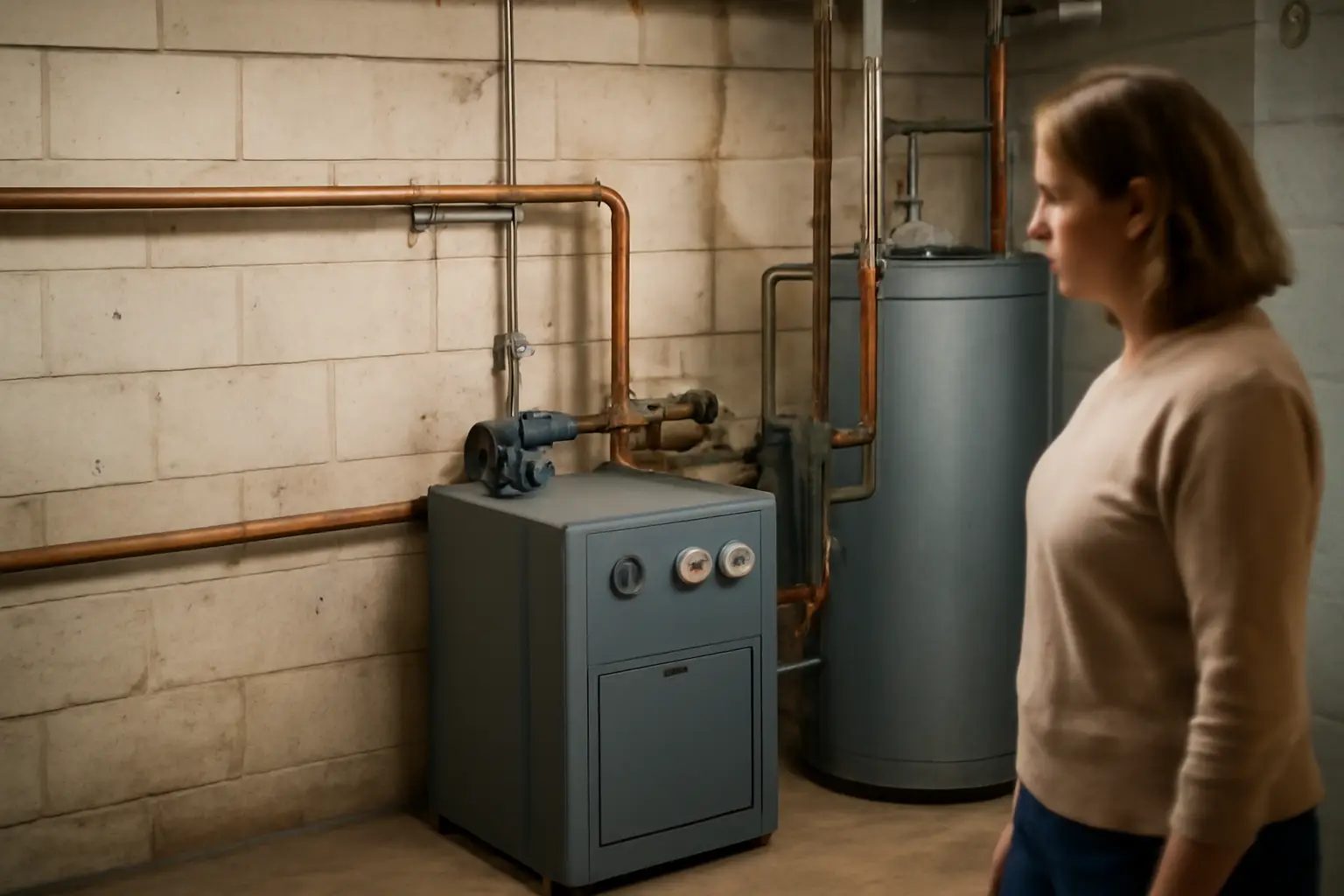

В типовой комплект входят котёл, расширительный бак мембранного типа, трубы, радиаторы, циркуляционный насос и арматура управления — краны, термостатические головки, балансировочные вентили. Расширительный бак компенсирует изменение объёма теплоносителя при нагреве, насос обеспечивает движение, а арматура позволяет регулировать и перекрывать отдельные участки без слива всей системы.
Насос обычно ставят на обратной линии перед котлом — там температура теплоносителя ниже, и это продлевает срок службы уплотнений насоса. Мощность и напор насоса подбирают под конкретный гидравлический расчёт, а не берут «на глаз» — про это отдельно ниже.
Когда схема оправдана
Однотрубную систему с принудительной циркуляцией обычно применяют в небольшом, часто одноэтажном доме. Логика простая: чем короче магистраль и чем меньше радиаторов на ней висит, тем меньше падает температура теплоносителя от первого прибора к последнему. Оптимальным считается диапазон 4–5 радиаторов на одну ветку — при таком количестве разница температур между первым и последним прибором остаётся в пределах, которые можно скомпенсировать подбором самих радиаторов.
Если в доме больше комнат, чем укладывается в этот диапазон, разумнее развести дом на несколько отдельных однотрубных веток от одного коллектора, а не тянуть одну длинную линию через весь этаж. Это увеличивает расход труб, но снимает проблему перекоса температур.
Что получаете взамен: экономия на монтаже
Главный практический плюс однотрубной схемы — она требует меньше труб и фитингов, чем двухтрубная, где к каждому радиатору идут отдельно подача и обратка. Меньше материала — проще и обычно дешевле сам монтаж, меньше сварных или резьбовых соединений, меньше точек, где может потечь.
Обратная сторона — меньшая гибкость в регулировке отдельных радиаторов и более выраженная зависимость последних приборов от того, что происходит на предыдущих участках цепи. В двухтрубной системе каждый радиатор получает теплоноситель примерно одинаковой температуры, здесь — нет.
Частая ошибка: надежда на универсальность схемы
Ошибка, которая встречается регулярно: считать, что однотрубная система с принудительной циркуляцией одинаково хорошо работает в любом доме, независимо от его размера и числа радиаторов. На практике это не так. Если поставить на одну ветку 8–10 радиаторов вместо оптимальных 4–5, последние в цепочке будут заметно холоднее первых, и никакой насос сам по себе эту разницу не выровняет — потребуется либо увеличивать площадь дальних радиаторов, либо пересчитывать всю схему.
Эффективность системы зависит от трёх вещей одновременно: гидравлического расчёта, реального количества приборов на ветке и правильного подбора насоса по напору и производительности. Выпадение любого из трёх пунктов — и система либо не прогревает дальние комнаты, либо насос работает с перегрузкой и шумит, либо расход электроэнергии на циркуляцию выше, чем должен быть.
Что меняет расчёт и подбор насоса
Гидравлический расчёт определяет диаметр труб, количество и тип радиаторов, а также требуемый напор насоса — без него подбор насоса превращается в гадание. Насос с недостаточным напором не продавит теплоноситель через все радиаторы и арматуру, особенно в отдалённых точках схемы. Насос с избыточным напором создаёт лишний шум, ускоренный износ и завышенное потребление электричества.
Сезонность тоже влияет на нагрузку: в морозы система работает на бóльшей разнице температур подачи и обратки, растёт вязкость теплоносителя, если это не вода, а антифриз — соответственно, меняется и гидравлическое сопротивление контура. Расчёт обычно делают на пиковую нагрузку холодного периода, а не на среднюю по сезону.
Практический вывод
Однотрубная система отопления в частном доме с принудительной циркуляцией — рабочий и экономичный вариант, но только при выполнении условий: небольшой дом, разумное число радиаторов на одной ветке (те самые 4–5), корректный гидравлический расчёт и насос, подобранный именно под эти цифры, а не «с запасом на всякий случай». Если дом больше или планов на количество радиаторов больше, разумнее делить его на несколько коротких веток от коллектора, чем тянуть одну длинную однотрубную магистраль через весь этаж. Экономия на трубах и фитингах реальна, но она не должна становиться причиной сэкономить и на расчёте — тогда экономия на монтаже быстро обернётся переделкой отопления через один-два отопительных сезона.
