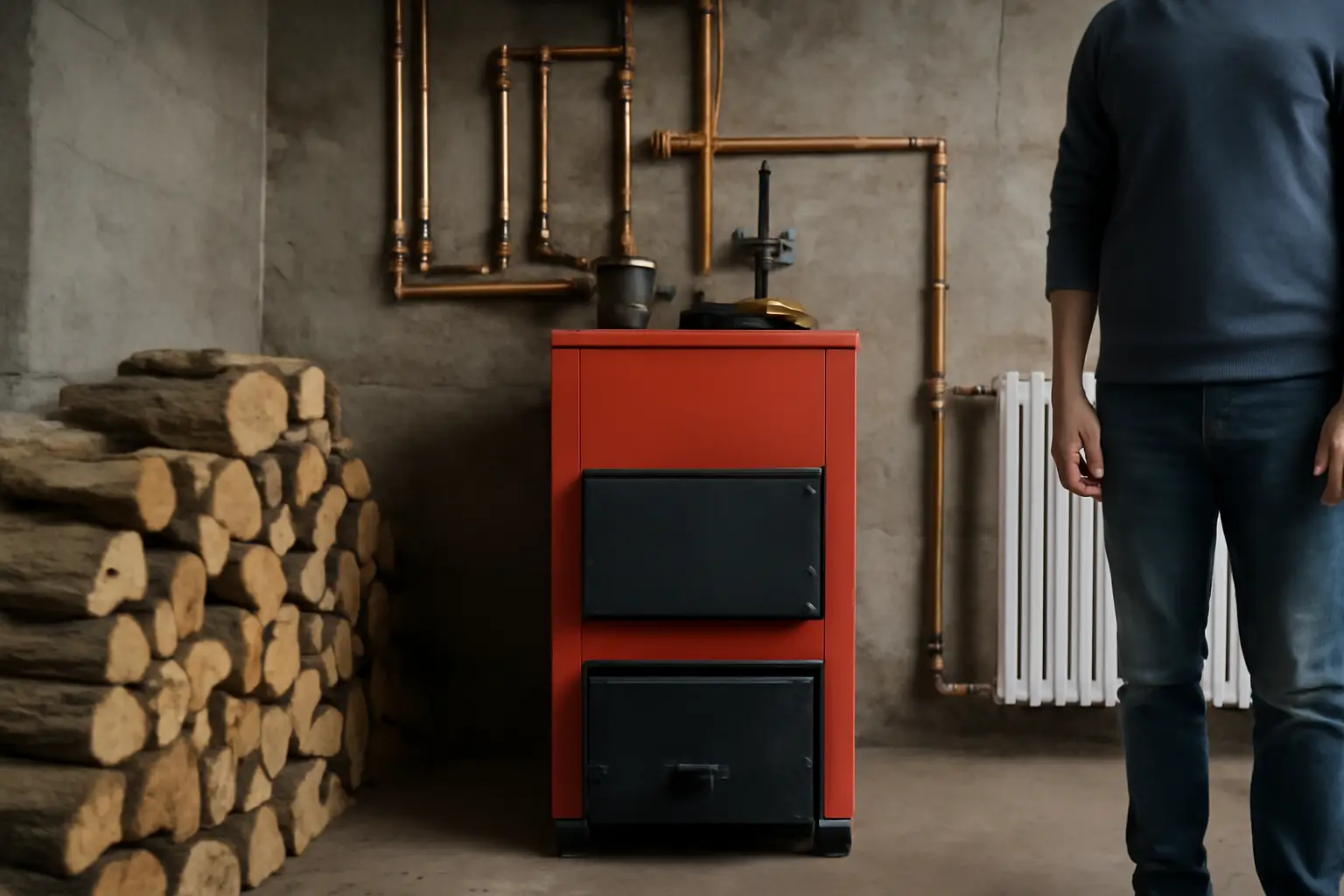

Система отопления частного дома с твердотопливным котлом

Обновлено 4 сентября 2026 г. · Разное про тепло

Система отопления частного дома с твердотопливным котлом чаще всего строится по закрытой схеме с принудительной циркуляцией, группой безопасности и буферной ёмкостью на 500–1000 литров. Такая связка сглаживает главный недостаток дровяных и угольных котлов — неравномерную теплоотдачу: котёл топится с полной мощностью 2–4 часа, а тепло из бака расходится по дому весь день. Без буфера приходится подкладывать топливо каждые 3–4 часа, а котёл работает на низких режимах, что ведёт к образованию конденсата и сажи в топке.

Базовая схема обвязки котла

В типовой обвязке твердотопливного котла присутствуют четыре обязательных узла: группа безопасности (манометр, предохранительный клапан на 3 бара, автоматический воздухоотводчик), клапан защиты от перегрева со сбросом в водопровод или дренаж, трёхходовой смесительный клапан на подмешивание обратки и циркуляционный насос. Группу безопасности монтируют строго на выходе из котла, до первого запорного крана — это требование заложено в СП 60.13330 и в паспортах большинства котлов.

Трёхходовой клапан поднимает температуру обратной воды до 55–60 °C, пока котёл не выйдет на рабочий режим. Это защищает теплообменник от низкотемпературной коррозии и конденсата — проблемы, которая на практике сокращает срок службы стальных котлов быстрее, чем изношенное топливо.

Теплоаккумулятор: нужен или нет

Буферная ёмкость нужна практически всегда, если котёл топится дровами: дерево прогорает быстро и неравномерно, и без бака избыток тепла просто уходит в перегрев теплоносителя и срабатывание предохранительного клапана. Для угольных котлов с автоматической подачей и долгим горением буфер не обязателен, но повышает комфорт — топка раз в сутки становится реальностью, а не рекламным обещанием производителя.

Объём бака рассчитывают от мощности котла: ориентировочно 25–50 литров на каждый кВт. Котлу на 20 кВт подойдёт бак от 500 до 1000 литров. Меньший объём не даёт эффекта накопления, больший растягивает время прогрева дома после закладки топлива.

Открытая или закрытая система

Открытая система с расширительным баком на чердаке проще и дешевле, не требует группы безопасности с электрическим клапаном, но ограничивает выбор радиаторов и насосов — металл контактирует с воздухом, отсюда быстрая коррозия. Закрытая система с мембранным баком и клапаном сброса даёт более высокое давление, совместима с любыми радиаторами и позволяет использовать современную автоматику, но требует обязательной группы безопасности и клапана термозащиты — без них перегрев твердотопливного котла может закончиться разрывом теплообменника.

Циркуляция: насос или самотёк

Естественная циркуляция (самотёк) — это резервный вариант на случай отключения электричества: трубы большего диаметра, минимальный уклон, котёл ниже уровня радиаторов первого этажа. Такая схема работает без насоса, но медленнее прогревает дальние комнаты и плохо сочетается с тёплыми полами.

Принудительная циркуляция с насосом — основной вариант для домов площадью от 100 м². Насос обязательно дублируют резервным питанием (источник бесперебойного питания на 1–2 часа) или байпасом на самотёк, иначе при отключении электричества разгорающийся котёл останется без отвода тепла.

Защита от перегрева и закипания

У твердотопливных котлов нет мгновенной остановки горения, как у газовых — прогоревшие дрова или уголь продолжают выделять тепло ещё 20–40 минут после закрытия поддувала. Поэтому клапан термозащиты (обычно срабатывает при 95–100 °C) должен быть в контуре у каждого такого котла, независимо от схемы. Он открывает подачу холодной воды из водопровода в теплообменник или сбрасывает горячую воду в дренаж, охлаждая контур в аварийном режиме.

Второй уровень защиты — теплоаккумулятор: он принимает избыточное тепло, если дом уже прогрелся, а котёл продолжает гореть. Дома без буфера чаще жалуются на срабатывание предохранительного клапана и подтравливание теплоносителя через него.

Сравнение вариантов системы

Дымоход и подключение

Дымоход для твердотопливного котла делают из нержавеющей стали или кирпича с сечением не меньше диаметра патрубка котла, с высотой от 5 метров от колосника до устья — меньшая высота даёт слабую тягу и обратное задымление при загрузке топлива. Горизонтальный участок между котлом и дымоходом не должен превышать 1 метра, иначе тяга падает, а сажа копится быстрее. Ревизионный люк для чистки ставят обязательно, отдельно от котла — прочистка через саму топку не убирает отложения из вертикального канала.

Частые вопросы

Можно ли обойтись без теплоаккумулятора, если дом небольшой?

Для дома площадью до 60–80 м² с хорошей теплоизоляцией буфер можно не ставить, если устраивает топка каждые 3–4 часа. Экономия на теплоаккумуляторе оборачивается более частым обслуживанием котла и риском перегрева при полной закладке топлива.

Что делать, если котёл регулярно перегревается и срабатывает клапан?

Проверить, подключён ли клапан термозащиты к холодной воде и открыт ли на нём запорный кран — часто клапан установлен, но перекрыт при монтаже. Второй шаг — проверить объём теплоаккумулятора: если он меньше расчётного для мощности котла, тепло некуда девать, и систему стоит доработать буфером большего объёма.

Нужен ли байпас на насос при принудительной циркуляции?

Байпас или резервное питание насоса обязательны для твердотопливного котла: если электричество пропадёт во время активного горения, а насос остановится, теплоноситель в контуре может закипеть в считаные минуты. Байпас на самотёк — самый дешёвый способ обезопасить систему, ИБП на 1–2 часа — самый удобный.

Чем отличается обвязка угольного котла от дровяного?

Принципиальная схема одинакова, разница в интенсивности горения: уголь горит дольше и равномернее, поэтому теплоаккумулятор для него менее критичен, а трёхходовой клапан защиты от низкотемпературной коррозии важен сильнее — уголь чаще топят на медленном режиме, и конденсат в топке образуется активнее.
