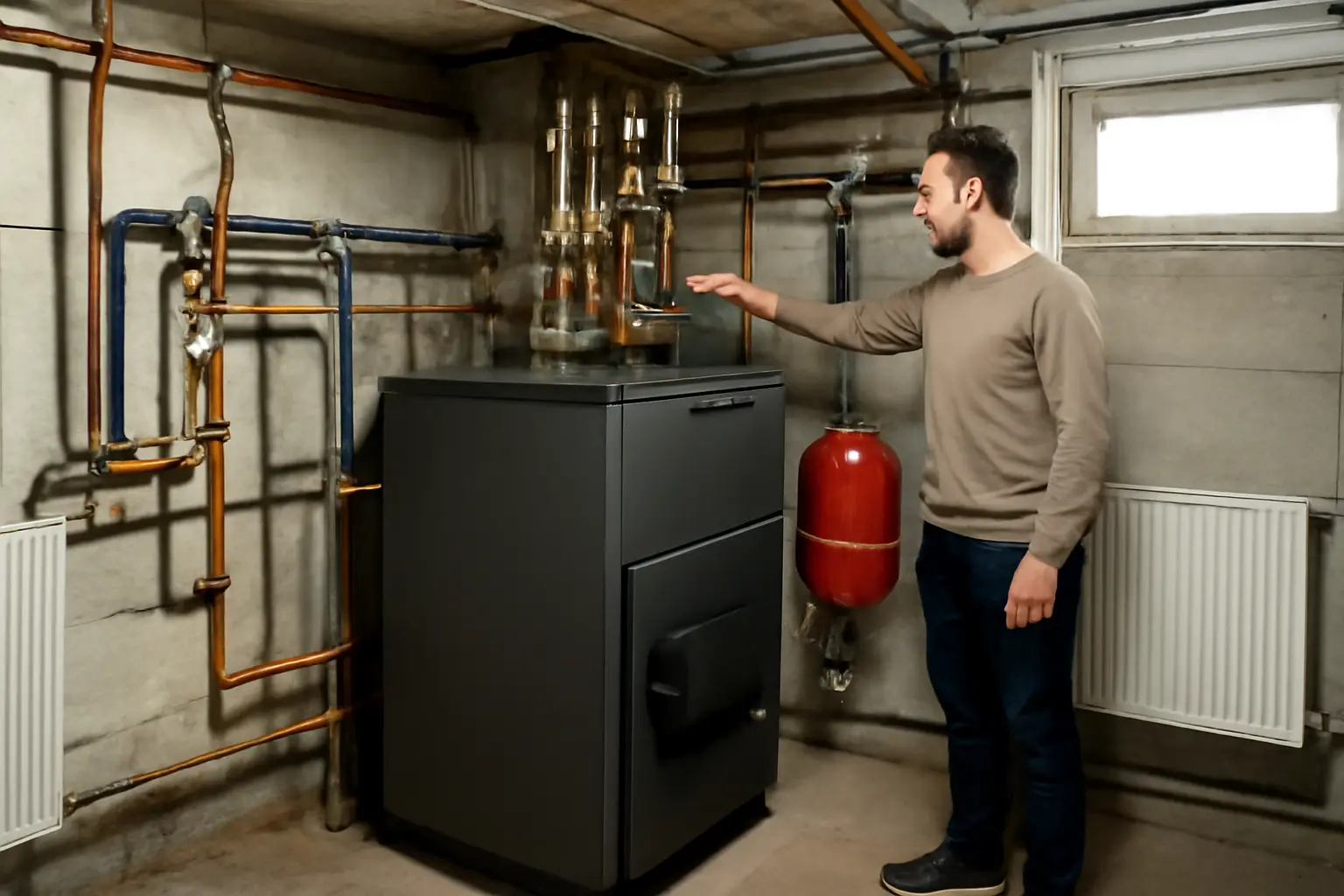

Схема отопления частного дома с твердотопливным котлом
После закрытия воздушной заслонки твердотопливный котел продолжает отдавать тепло ещё 15–30 минут — прогоревшие угли остывают не сразу. Без буферной емкости система за это время может перегреться выше 95°C и вскипеть. Поэтому базовая схема отопления частного дома с твердотопливным котлом всегда включает теплоаккумулятор, группу безопасности и минимум два контура — быстрый (радиаторы) и медленный (тёплый пол). Разберём по узлам, что нужно поставить и почему нельзя обойтись без каждого элемента.
Буферная емкость — не опция, а необходимость
Теплоаккумулятор (буфер) объёмом от 500 до 3000 литров сглаживает пики температуры и позволяет топить котёл на полной мощности, а не тлеющим режимом, который забивает дымоход сажой. Котёл прогревает буфер, а дом получает тепло уже от него через смесительный узел. Ориентировочный объём — 25–50 литров на 1 кВт мощности котла. Меньше 300 литров ставить не имеет смысла: инерция всё равно останется, а выгоды от аккумуляции не будет.
Открытая или закрытая система
Открытая система с расширительным баком наверху проще и дешевле, но требует, чтобы бак был в самой высокой точке дома — часто на чердаке, с риском промерзания. Закрытая система с мембранным баком и группой безопасности компактнее и не боится испарения теплоносителя, но обязательна для твердотопливного котла именно исправная группа безопасности: предохранительный клапан на 3 бара, манометр и автоматический воздухоотводчик. Без неё закрытая схема с котлом на дровах или угле опасна.
Защита от перегрева и закипания
У твердотопливного котла нет мгновенного отключения горения, как у газового, поэтому в схему включают дополнительный контур охлаждения — теплообменник, подключённый к водопроводу через термостатический клапан (например, на 95–100°C). При превышении температуры клапан открывается и сбрасывает холодную воду через теплообменник в дренаж, забирая избыточное тепло. Этот узел не связан с основным контуром отопления и работает независимо от насосов и электричества.
Разводка труб: какую схему выбрать
Однотрубная разводка (ленинградка) экономит трубы, но радиаторы в конце цепи получают воду холоднее — годится для маленького дома до 80–100 м². Двухтрубная система с подачей и обраткой к каждому радиатору даёт равномерный прогрев и подходит для домов любой площади. Коллекторная схема с отдельным подводом к каждому прибору из распределительного шкафа даёт лучшую регулировку и обязательна для тёплого пола, но требует больше труб и монтажных работ.
Байпасы и смесительные узлы
На выходе из котла ставят трёхходовой или четырёхходовой клапан с байпасом малого контура: пока теплоноситель не прогреется до 55–60°C, он крутится только между котлом и буфером, не подавая холодную воду в систему. Это защищает металл котла от конденсата и коррозии на стенках топки. Для тёплого пола после буфера ставят отдельный смесительный узел, снижающий температуру до 35–45°C — напрямую от котла или буфера пол подключать нельзя.
| Элемент схемы | Назначение | Ориентировочный параметр |
|---|---|---|
| Буферная ёмкость | накопление и сглаживание тепла | 25–50 л на 1 кВт мощности |
| Группа безопасности | сброс избыточного давления | клапан на 3 бар |
| Теплообменник охлаждения | защита от закипания без электричества | срабатывание при 95–100°C |
| Байпас малого контура | защита котла от конденсата | открытие при 55–60°C |
| Смесительный узел пола | снижение температуры для тёплого пола | 35–45°C на выходе |
Частые ошибки монтажа
Чаще всего систему собирают без буфера, ссылаясь на экономию — итог: закопчённый дымоход, перерасход топлива и постоянные скачки температуры в доме. Вторая типичная ошибка — подключение тёплого пола напрямую к котлу без смесительного узла, что приводит к перегреву труб пола и их растрескиванию со временем. Третья — установка группы безопасности после запорной арматуры, которую случайно перекрывают: клапан в этом случае не сможет сбросить давление при аварии.
Частые вопросы
Можно ли обойтись без буферной ёмкости в маленьком доме?
Технически можно, если площадь дома небольшая и котёл topится часто малыми порциями, но КПД такой системы ниже, а расход дров или угля выше. Для дома от 100 м² буфер практически обязателен.
Нужен ли циркуляционный насос при твердотопливном котле?
В большинстве случаев да — насос обеспечивает движение теплоносителя между котлом, буфером и радиаторами. Полностью безнасосную гравитационную систему делают редко, только в небольших домах с трубами большого диаметра и явным перепадом высот.
Как рассчитать объём расширительного бака?
Для закрытой системы обычно берут 10% от общего объёма теплоносителя в контуре, включая буфер. Точный расчёт с учётом давления в системе и температурного расширения лучше уточнить в инструкции к конкретному баку или у специалиста по монтажу.
Что делать, если котёл всё равно перегревается несмотря на схему защиты?
Сначала проверяют, открыт ли клапан термостатического теплообменника и подключена ли к нему холодная вода без перекрытых кранов. Если узел исправен, а перегрев повторяется, причина обычно в завышенной загрузке топки или неисправном датчике температуры — в этом случае стоит обратиться в сервисную организацию, устанавливавшую котёл.
