Способы подключения радиаторов отопления в частном доме: как выбрать
В большинстве частных домов радиаторы подключают диагонально: подача сверху с одной стороны, обратка снизу с другой. Этот способ отдаёт до 96% паспортной мощности батареи и подходит почти для любой схемы отопления — потому его и выбирают чаще всего. Остальные варианты подключения нужны там, где диагональ невозможна по месту или неудобна из-за скрытой разводки труб.
С чего начать
- Определить, какая система отопления в доме: однотрубная или двухтрубная, с естественной или принудительной циркуляцией
- Посмотреть, как проложены трубы — открыто по стене или в стяжке пола
- Уточнить количество секций радиатора и его паспортную мощность
- Решить, нужен ли терморегулятор на каждой батарее
- Проверить расстояние от подающей трубы до места установки радиатора
Порядок выбора и монтажа
- Оцените длину радиатора. Диагональное подключение эффективно на батареях длиннее 12 секций или шириной больше метра — на коротких моделях разница в теплоотдаче с боковым подключением почти не заметна.

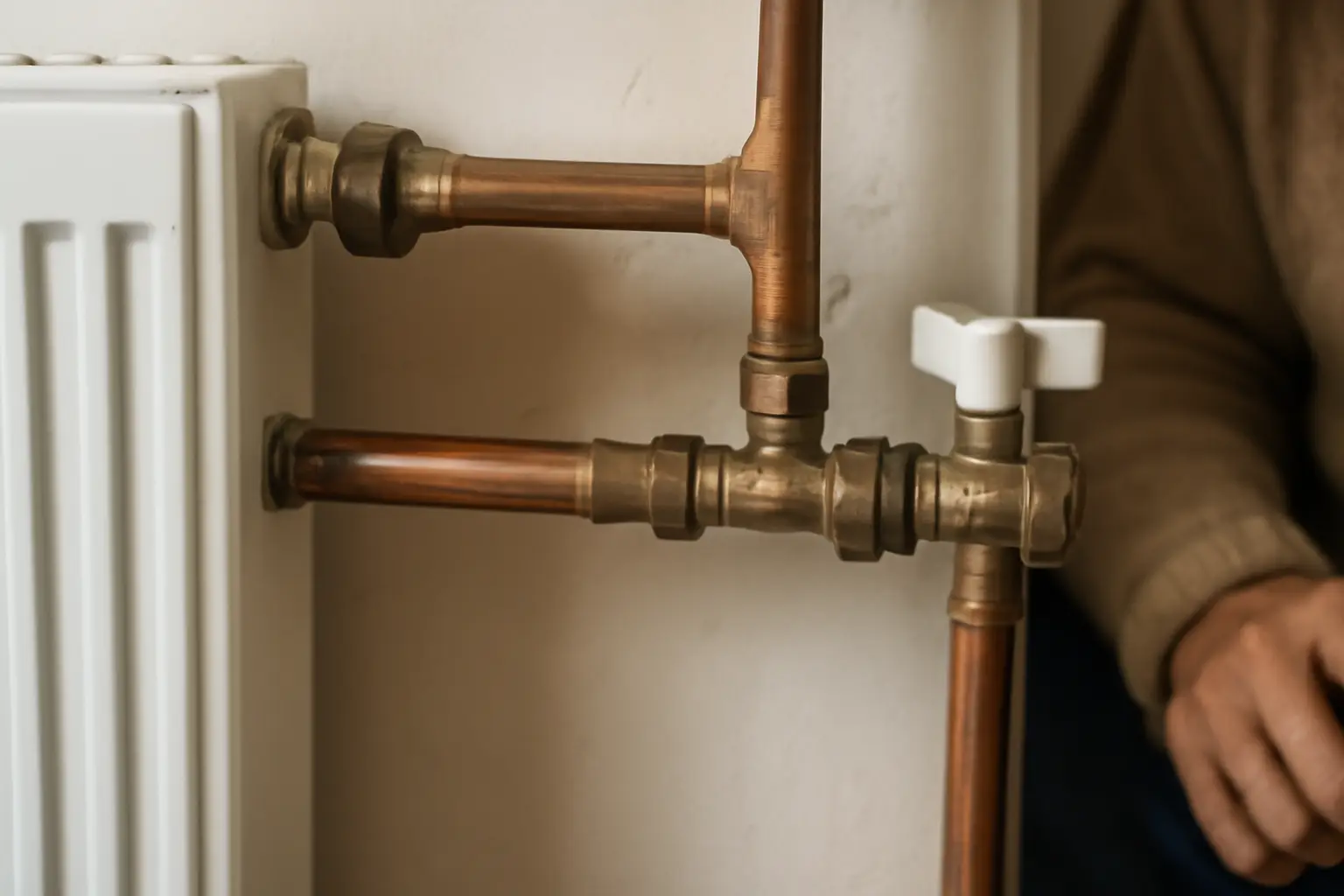

- Если трубы проходят под подоконником открыто, выбирайте боковое одностороннее подключение — подача и обратка с одной стороны сверху и снизу. Монтаж проще, но теряется 2–5% мощности на длинных радиаторах.
- Когда трубы спрятаны в полу или в стене, ставьте нижнее подключение. Оно почти не портит вид комнаты, но требует радиатора с соответствующей конструкцией коллектора — не любая модель подходит.
- При седельном (нижнем одностороннем) подключении обе трубы подходят с одной стороны снизу. Это удобно для угловых радиаторов и мест с ограниченным доступом, потеря мощности выше, чем у диагонали, — около 12%.
- Для однотрубной системы (ленинградка) обязательно предусмотрите байпас — перемычку, через которую вода идёт дальше по контуру, если радиатор перекрыт краном. Без байпаса при закрытии одной батареи остановится циркуляция во всей ветке.
- В двухтрубной системе каждый радиатор подключается отдельно к подающей и обратной магистрали, поэтому можно свободно регулировать или отключать любую батарею без влияния на остальные.
- Установите на подающую трубу перед радиатором терморегулятор, а на обратку — запорный кран или клапан для обслуживания без слива всей системы.
- Проверьте уклон труб к радиатору: для систем с естественной циркуляцией это критично, для насосных — менее строго, но лучше сохранить небольшой уклон в любом случае.
- После монтажа заполните систему, стравите воздух через кран Маевского на радиаторе и проверьте нагрев по всей длине батареи рукой или пирометром.
Когда план не работает и частые ошибки
Диагональное подключение бессмысленно на коротких радиаторах до 10 секций — переплачиваете за монтаж, а разница в тепле незаметна. В этом случае выгоднее боковое.
По теме: Схема подключения радиаторов к газовому котлу: 4 варианта.
Частая ошибка — ставить нижнее подключение на радиатор, который для него не рассчитан. У обычной секционной батареи с боковыми пробками при таком монтаже образуется завоздушенный участок сверху, и часть секций не греется.
Вторая ошибка — забыть байпас в однотрубной системе. Итог: при попытке отключить один радиатор перестают греться все батареи после него по ходу воды.
Третья ошибка — подключать длинный радиатор боковым способом с двух сторон снизу (седельно) вместо диагонали, когда есть техническая возможность сделать диагональ. Получаете холодный дальний торец батареи при полностью открытом кране.
Ещё встречается путаница с направлением подачи: если перепутать подачу и обратку местами на диагональном подключении, радиатор всё равно будет греть, но с ощутимой потерей мощности — до 10-15%.
Частые вопросы
Какой способ подключения радиаторов отопления в частном доме самый экономичный по деньгам, а не по теплу?
Боковое одностороннее подключение — минимум фитингов, короткие отрезки трубы, монтаж быстрее. Разница в стоимости материалов и работы против диагонали заметна на большом количестве радиаторов в доме.
Можно ли подключить радиатор снизу, если труба идёт по полу открыто, а не в стяжке?
Да, нижнее подключение работает и при открытой прокладке труб по полу, стяжка не обязательна. Главное — радиатор с нижним подводом или специальными угловыми фитингами, обычная секционная батарея с боковыми пробками для этого не годится без переделки.
Нужен ли байпас, если в доме двухтрубная система с насосом?
Нет, в двухтрубной системе каждый радиатор запитан отдельно от подачи и обратки, поэтому байпас не нужен — закрытие одного радиатора не влияет на остальные. Байпас обязателен только в однотрубной разводке.
Что делать, если радиатор греет неравномерно — один край горячий, другой холодный?
Сначала стравите воздух краном Маевского, это самая частая причина. Если не помогло, проверьте способ подключения: при седельном или боковом на длинном радиаторе дальний конец всегда греется слабее — тут поможет только переход на диагональ или установка удлинителя потока внутри радиатора, о котором лучше уточнить у монтажников или в инструкции производителя батареи.
