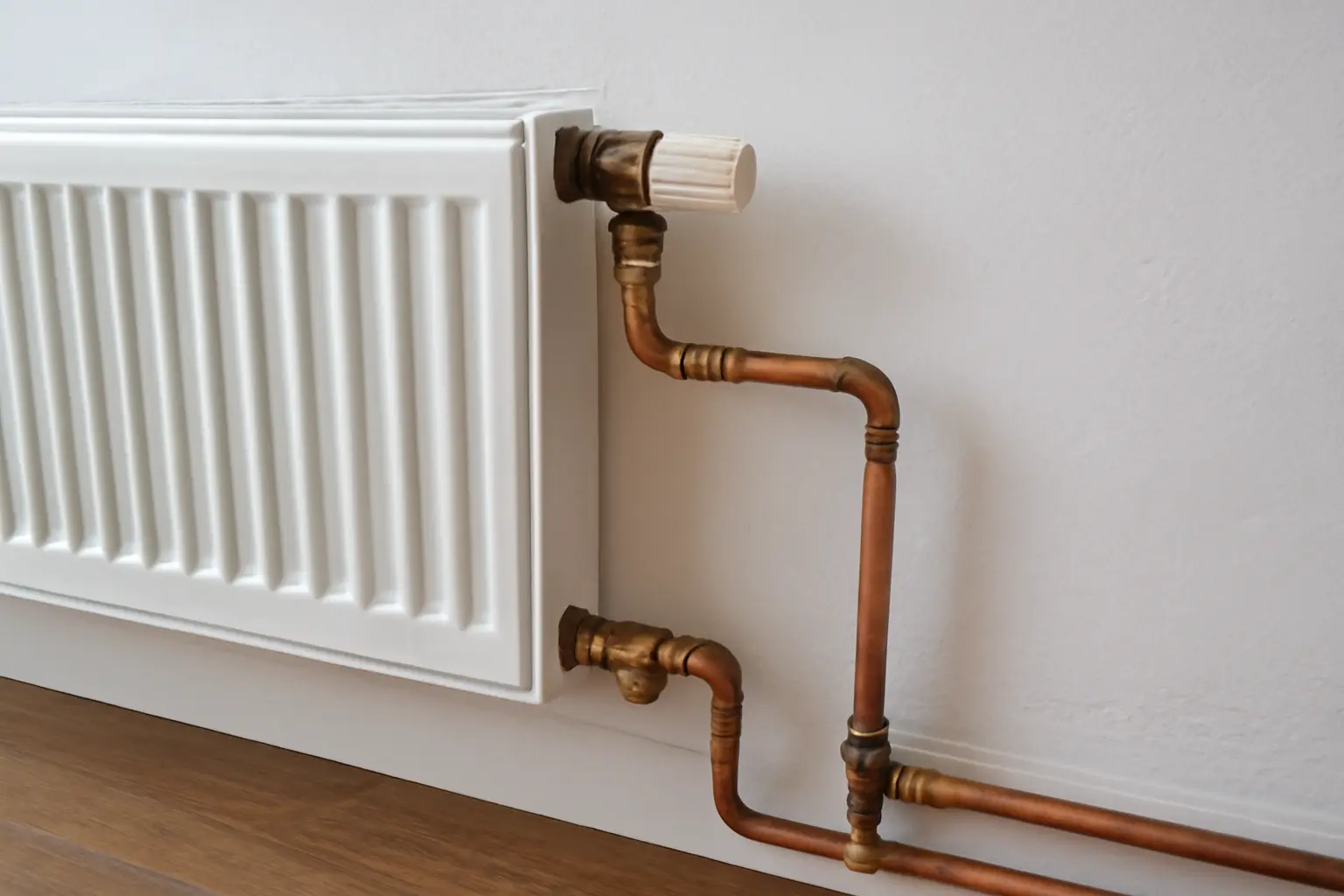

Как подключить радиаторы отопления в частном доме
Для частного дома с обычной системой отопления оптимальна диагональная схема подключения радиаторов: подача сверху с одной стороны, обратка снизу с другой. Она даёт равномерный прогрев секций и минимальные потери тепла. Если радиатор длинный — больше 10 секций или свыше 1,2 метра — диагональ становится почти обязательной, боковое подключение на таких батареях греет неравномерно.
Три основные схемы подключения
Боковое (одностороннее) подключение — подача и обратка с одной стороны батареи, сверху и снизу. Простая и распространённая схема, подходит для радиаторов до 8–10 секций. Дальние от подключения секции греются слабее, теплоотдача падает на 5–15% по сравнению с диагональю.
Диагональное подключение — подача сверху с одной стороны, обратка снизу с противоположной. Теплоноситель проходит через весь радиатор, прогрев равномерный по всей длине. Схема считается наиболее эффективной для большинства чугунных и биметаллических радиаторов.
Нижнее подключение — оба патрубка снизу, подача и обратка. Используется там, где трубы проложены в полу или в системах с нижней разводкой. Теплоотдача ниже боковой и диагональной схемы на 10–20%, но такое подключение скрывает трубы и подходит для стиля, где важен внешний вид, а не максимум тепла.
Тип разводки труб влияет на выбор схемы
В частном доме встречаются две системы: однотрубная и двухтрубная. В двухтрубной системе подача и обратка идут отдельными трубами к каждому радиатору, температура на входе везде одинаковая, регулировка отдельного прибора не сбивает соседние. Здесь подходят любые схемы подключения радиаторов отопления — боковая, диагональная, нижняя, выбор зависит от длины батареи и расположения труб.
В однотрубной системе теплоноситель идёт последовательно через все радиаторы по кругу. Дальние батареи получают более холодную воду, поэтому важно ставить схему с минимальными потерями — диагональ или проходную «седло Тихельмана» с байпасом. Боковое подключение в однотрубной системе на дальних точках контура часто даёт заметный недогрев.
Естественная циркуляция или насос
Если в доме гравитационная система без насоса, трубы делают с уклоном, а диаметры увеличивают по сравнению с системой на насосе — иначе вода просто не пойдёт по контуру. Радиаторы в таких системах чаще подключают по диагонали, боковая схема при слабом естественном напоре ощутимо снижает теплоотдачу.
С циркуляционным насосом давление в системе выше, и разница между схемами подключения становится не такой критичной. Насос компенсирует потери на неудачной разводке, поэтому в домах с принудительной циркуляцией боковое подключение работает почти так же, как диагональное, разница в 3–5 градусов на выходе не всегда заметна на ощупь.
Сравнение схем подключения радиаторов
| Схема | Теплоотдача | Где применяется | Ограничение по секциям |
|---|---|---|---|
| Диагональная | 100% (эталон) | Двухтрубные и однотрубные системы, длинные радиаторы | без ограничений |
| Боковая | 85–95% | Компактные радиаторы, простая разводка труб по одной стене | до 8–10 секций |
| Нижняя | 80–90% | Скрытая разводка в полу или плинтусе, эстетика важнее КПД | зависит от модели, часто до 12 секций |
| Седло Тихельмана | 95–100% | Однотрубные системы с несколькими радиаторами подряд | без ограничений |
Регулировка и запорная арматура
На подаче к каждому радиатору ставят термостатический вентиль, на обратке — запорный кран или байпас для отсечки батареи без остановки всей системы. Байпас обязателен в однотрубной системе: он позволяет снять или перекрыть один радиатор, пока остальные продолжают работать. В двухтрубной системе байпас не нужен технически, но многие мастера ставят его для удобства обслуживания.
Терморегулятор ставят на подающую трубу, а не на обратку — иначе он реагирует на уже остывший теплоноситель и работает с запозданием. Ошибка встречается часто, особенно при самостоятельном монтаже без схемы.
Частые ошибки при подключении
Боковое подключение на длинном радиаторе — самая распространённая ошибка, приводит к холодному дальнему краю батареи и жалобам на «радиатор греет наполовину». Вторая ошибка — установка радиатора без байпаса в однотрубной системе: снять батарею для промывки или замены становится невозможно без слива всего контура. Третья — путают подачу и обратку местами, из-за чего циркуляция через прибор идёт в обратную сторону и теплоотдача падает на 10–15%. Четвёртая ошибка — экономят на диаметре подводки в гравитационной системе, что снижает и без того слабый естественный напор.
Частые вопросы
Какая схема подключения радиаторов лучше для частного дома с насосом
При принудительной циркуляции диагональная схема остаётся предпочтительной, но разница с боковым подключением небольшая — насос компенсирует потери. Для радиаторов длиннее 10 секций диагональ всё равно оправдана, для компактных моделей до 8 секций подойдёт и боковое подключение.
Можно ли подключить радиатор снизу, если трубы идут в полу
Да, для этого и существует нижнее подключение — оба патрубка расположены снизу батареи. Теплоотдача при этом немного ниже диагональной схемы, но разница компенсируется чуть большим числом секций или увеличением мощности прибора.
Нужен ли байпас, если система двухтрубная
Технически нет — в двухтрубной системе каждый радиатор получает теплоноситель по отдельной ветке, и перекрытие одной батареи не влияет на остальные. Байпас в этом случае ставят скорее для удобства ремонта, чем по необходимости.
Почему радиатор греет только с одной стороны
Чаще всего причина — боковое подключение на длинной батарее: теплоноситель проходит короткий путь через ближние секции и слабо доходит до дальнего края. Решение — переход на диагональную схему или установку удлинителя потока внутри радиатора, если менять разводку труб нежелательно.
