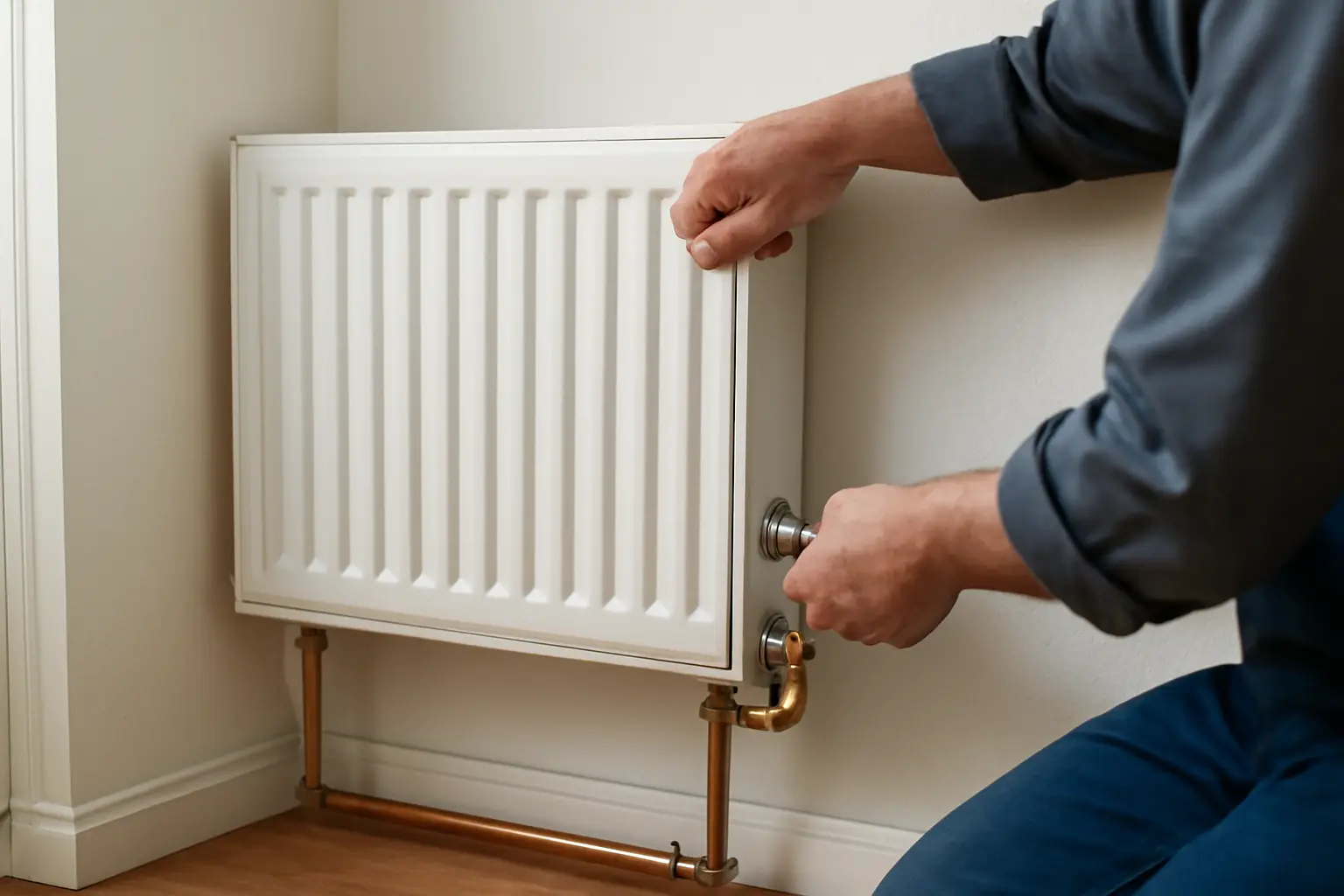

Как правильно подключить радиатор отопления в частном доме
Правильное подключение радиатора отопления в частном доме держится на трёх вещах: верном соответствии подающей и обратной линии, выборе схемы подключения под тип системы и грамотном монтаже с запорной арматурой. Подающая линия идёт от котла к радиатору и подводится сверху, обратная — от радиатора обратно к котлу, снизу. Ошибка в разводке этих линий снижает теплоотдачу прибора и нарушает циркуляцию. Дальше выбирают одну из трёх распространённых схем и монтируют радиатор в определённом порядке — от разметки до опрессовки.
Подающая и обратная линия: базовый принцип
В системе отопления частного дома есть две магистрали. По подающей трубе горячий теплоноситель движется от котла к радиаторам. По обратной — уже остывший теплоноситель возвращается от радиаторов к котлу для повторного нагрева. Это разделение — основа любой схемы подключения: независимо от того, боковое, диагональное или нижнее подключение выбрано, подача должна попадать в радиатор так, чтобы горячий поток проходил через всю секцию, а не уходил напрямую в обратку коротким путём.
Схемы подключения радиатора
Существует три основные схемы подключения радиатора отопления: боковое, диагональное и нижнее. Выбор зависит от типа системы (однотрубная или двухтрубная), количества секций радиатора и расположения труб в доме.
- Боковое (одностороннее) подключение. Подающая и обратная трубы подходят к радиатору с одной стороны: подача — сверху, обратка — снизу. Простая и распространённая схема для небольших радиаторов и двухтрубных систем.
- Диагональное подключение. Подача подходит с одной стороны сверху, обратка — с другой стороны снизу. Такая схема обеспечивает более равномерный прогрев секций, особенно у длинных радиаторов, и часто применяется в однотрубных системах.
- Нижнее подключение. Обе трубы подводятся снизу радиатора. Используется, когда трубы проложены в полу или под подоконником и эстетически важно скрыть разводку.
Для однотрубной системы отдельно отмечают, что чаще применяют диагональное подключение — оно частично компенсирует особенности однотрубной разводки, где теплоноситель проходит последовательно через все радиаторы по одной трубе.
Сравнение схем подключения
| Схема | Расположение труб | Где применяется | Особенность |
|---|---|---|---|
| Боковое (одностороннее) | Подача сверху, обратка снизу, с одной стороны | Двухтрубные системы, небольшие радиаторы | Простой монтаж, доступность для большинства помещений |
| Диагональное | Подача сверху с одной стороны, обратка снизу с другой | Однотрубные системы, длинные радиаторы | Более равномерный прогрев секций |
| Нижнее | Обе трубы снизу | Трубы в полу или под подоконником | Скрытая разводка, эстетика |
Порядок монтажа
Перед началом любых работ систему отопления перекрывают и сливают теплоноситель — подключать радиатор к заполненной системе под давлением нельзя. Дальше монтаж идёт по этапам.
- Разметка мест крепления на стене — учитывают расстояние от пола, от подоконника и от стены, указанное в паспорте радиатора.
- Установка кронштейнов по разметке — крепления должны выдерживать вес радиатора, заполненного теплоносителем.
- Навешивание радиатора на кронштейны и проверка горизонтальности.
- Подключение радиатора к подающей и обратной трубе по выбранной схеме — боковой, диагональной или нижней.
Подключать радиатор к трубам раньше, чем он закреплён на кронштейнах, не имеет смысла: прибор должен быть зафиксирован неподвижно, иначе резьбовые соединения со временем разбалтываются и появляются течи.
Запорная арматура и терморегулятор
Перед радиатором рекомендуется ставить запорную арматуру — шаровые краны на входе и на выходе. Это позволяет отключить конкретный радиатор для обслуживания или замены без остановки всей системы отопления. В двухтрубных схемах дополнительно устанавливают терморегулятор на подающем патрубке — он регулирует подачу теплоносителя в радиатор и позволяет задавать температуру в отдельном помещении независимо от остальных.
Комплект из шарового крана на обратке, терморегулятора на подаче и, при необходимости, байпаса — стандартный набор для подключения радиатора в частном доме с двухтрубной системой. В однотрубной системе байпас обязателен: без него отключение одного радиатора остановит циркуляцию по всему стояку.
Проверка после подключения
После того как радиатор подключён, систему заполняют теплоносителем и опрессовывают — создают в трубах давление выше рабочего и проверяют все соединения на герметичность. Особое внимание — резьбовым соединениям у кранов, терморегулятора и переходников на радиаторе. Течь на этом этапе устраняется до запуска отопления, а не после того, как дом уже отапливается: разбирать соединения под водой и с горячим теплоносителем сложнее и опаснее.
Частые вопросы
Какую схему подключения выбрать для однотрубной системы отопления
Для однотрубной системы чаще применяют диагональное подключение: подача с одной стороны сверху, обратка с другой стороны снизу. Такая схема даёт более равномерный прогрев секций радиатора по сравнению с боковым подключением, что особенно заметно на длинных радиаторах.
Можно ли подключать радиатор без запорной арматуры
Технически подключить можно, но без шаровых кранов на входе и выходе обслуживание или замена радиатора потребует остановки всей системы отопления и слива теплоносителя из неё целиком. Установка кранов перед радиатором — стандартная практика именно для того, чтобы избежать этого.
Нужно ли ставить байпас при подключении радиатора
В однотрубной системе байпас нужен обязательно — он обеспечивает циркуляцию теплоносителя по стояку, если радиатор перекрыт краном или снят на обслуживание. В двухтрубной системе байпас не является строго обязательным, но его наличие упрощает отключение отдельного прибора без влияния на остальные радиаторы контура.
Что делать, если после подключения радиатор течёт в месте резьбы
Систему перекрывают, сливают теплоноситель из проблемного участка и проверяют качество резьбового соединения и уплотнения — возможно, недостаточно затянута гайка или повреждена прокладка. После устранения причины соединение собирают заново и повторяют опрессовку перед возобновлением работы отопления.
