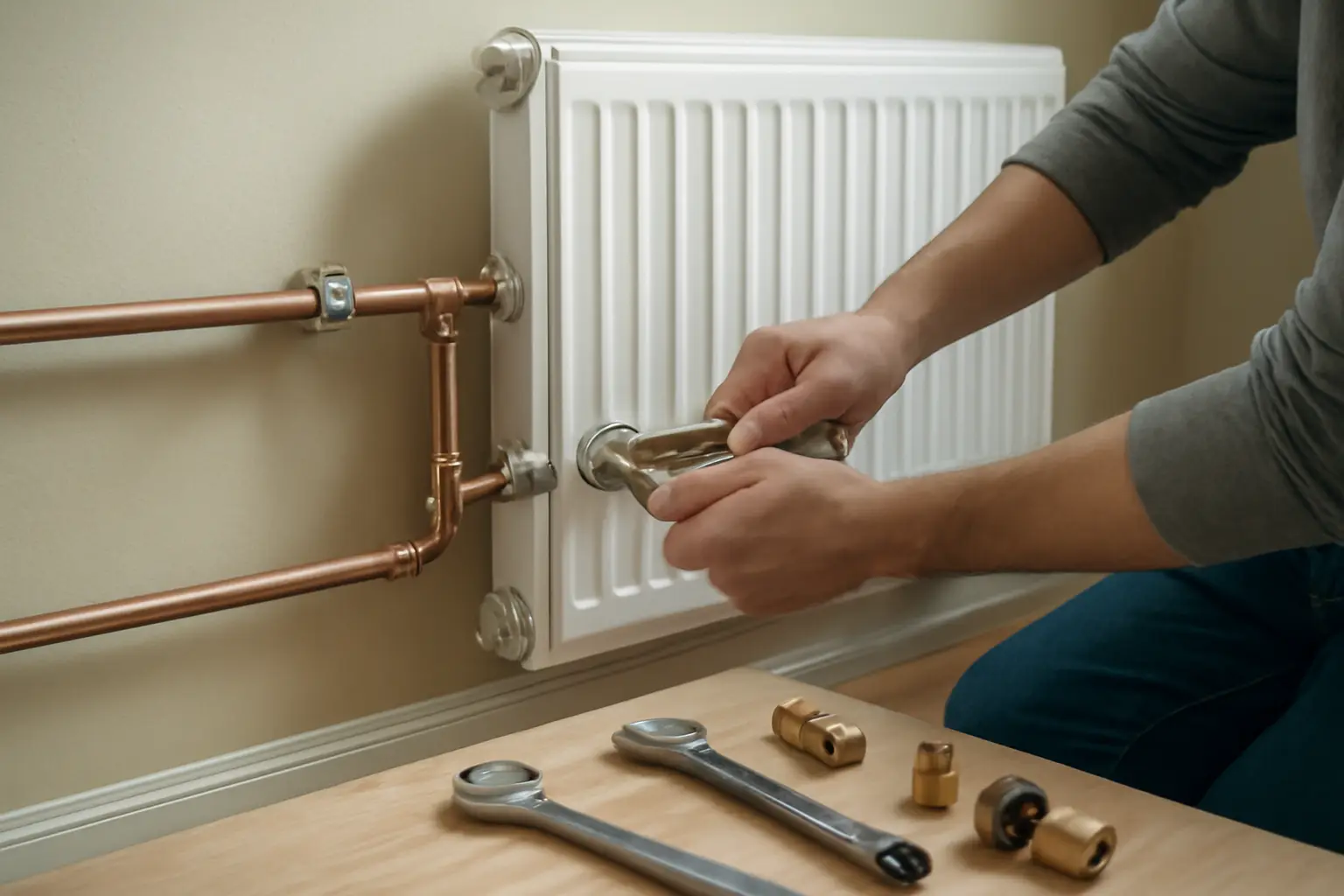

Как добавить радиатор отопления к действующему отоплению в доме
Добавить радиатор отопления к действующему отоплению в частном доме можно врезкой в существующий стояк или магистраль подачи и обратки. Перед началом работ систему приходится частично или полностью опорожнять, поэтому процедуру планируют на межсезонье. Ключевая сложность не в монтаже самого радиатора, а в том, чтобы новый прибор не нарушил баланс всей системы и не забрал тепло у соседних помещений.
- Систему перед врезкой сливают полностью или частично — зависит от места подключения и наличия отсекающих кранов.
- Новый радиатор подбирают по мощности насоса и котла: лишний прибор без запаса производительности снизит температуру во всём доме.
- В однотрубной системе врезка сложнее и часто требует байпаса, в двухтрубной — проще, достаточно тройников на подаче и обратке.
- После монтажа систему заполняют, удаляют воздух через краны Маевского и балансируют все радиаторы заново.
Расчёт мощности перед установкой
Прежде чем врезать дополнительный радиатор, оценивают, хватит ли мощности котла и производительности насоса на новый контур. Если котёл работает у верхней границы своей мощности, лишний радиатор либо забирает тепло у остальных помещений, либо сам не прогревается до нужной температуры. Ориентировочный запас по мощности — 15-20% от суммарной тепловой нагрузки дома, но точную цифру дают только теплотехнический расчёт или консультация в сервисной организации, обслуживающей котёл.
Насос тоже имеет предел по расходу теплоносителя. Добавление радиатора увеличивает гидравлическое сопротивление контура, и если насос уже работает на максимуме, циркуляция замедлится во всей системе. В этом случае помогает замена насоса на более мощный или установка отдельного насоса на новую ветку.
Однотрубная и двухтрубная система — разная сложность врезки
В двухтрубной системе к каждому радиатору идут две трубы — подача и обратка, поэтому новый прибор подключают параллельно существующим через тройники, не нарушая работу остальных. Гидравлический расчёт при этом упрощается: достаточно убедиться, что суммарный расход не превышает возможности насоса.
По теме: Как правильно подключить радиатор отопления в частном доме и Как добавить секцию на алюминиевый радиатор: 6 шагов.
В однотрубной системе теплоноситель проходит последовательно через все радиаторы по одной трубе. Врезка нового прибора без байпаса нарушит циркуляцию у соседних батарей и может вызвать неравномерный прогрев дома. Здесь обычно ставят обводную линию (байпас) с запорной арматурой, чтобы новый радиатор можно было отключить без остановки всей ветки.
Коллекторная система с лучевой разводкой — отдельный случай: подключение нового радиатора возможно только при наличии свободного порта на коллекторе. Если портов не хватает, потребуется замена коллектора на модель с большим числом выходов.
Порядок работ: слив, врезка, заполнение
Стандартная последовательность такая: перекрывают запорную арматуру на нужном участке или сливают теплоноситель через кран в нижней точке системы, вырезают участок трубы, монтируют тройники или готовые узлы подключения, устанавливают радиатор на кронштейны, подключают его через угловые или прямые вентили и термостатическую головку при необходимости. После сборки систему заполняют, стравливают воздух и проверяют герметичность всех соединений под рабочим давлением.
Если в системе есть секционные краны на каждом стояке, слив можно ограничить одним участком, не трогая остальной дом. Это удобно зимой, когда полное опорожнение системы нежелательно из-за риска замерзания труб в неотапливаемых помещениях.
Особенности для разных теплоносителей
Если в системе циркулирует вода, слив и заполнение проходят без особых ограничений, кроме температуры воздуха на улице — работы лучше проводить не в морозы. С антифризом на основе пропиленгликоля процедура сложнее: жидкость дороже, её объём нужно учитывать заранее, а слитый теплоноситель по возможности собирают для повторного использования, а не сливают в канализацию.
При использовании антифриза дополнительно проверяют совместимость всех новых компонентов — прокладок, кранов, радиатора — с этим типом теплоносителя. Некоторые уплотнители из EPDM-резины разрушаются под действием гликолевых смесей быстрее, чем при контакте с водой.
Выбор материала и типа нового радиатора
Материал нового прибора подбирают с учётом уже установленных в доме радиаторов и качества теплоносителя. Алюминиевые радиаторы чувствительны к высокому pH воды и электрохимической коррозии при контакте с разнородными металлами в системе. Биметаллические и стальные панельные радиаторы более универсальны и подходят для большинства открытых и закрытых систем с водой или антифризом.
Чугунные радиаторы отличаются большой тепловой инерцией и высоким гидравлическим сопротивлением — их добавление в уже работающую систему с современным маломощным насосом может потребовать пересчёта циркуляции. Для дома с газовым настенным котлом и небольшим насосом чаще выбирают лёгкие биметаллические или алюминиевые модели.
Балансировка системы после добавления радиатора
После врезки нового прибора почти всегда нарушается прежний баланс распределения тепла. Радиаторы, расположенные ближе к котлу, начинают получать больше горячего теплоносителя, а дальние остывают. Балансировку проводят регулировочными кранами на каждом радиаторе, постепенно подстраивая расход так, чтобы температура во всех помещениях выровнялась.
В системах с термостатическими головками процесс проще: клапаны автоматически подстраивают расход под температуру в помещении. Но и здесь после добавления радиатора рекомендуется проверить работу всех термоголовок заново, поскольку изменившееся гидравлическое сопротивление контура может привести к неполному открытию клапанов на дальних приборах.
Частые ошибки при подключении дополнительного радиатора
Чаще всего радиатор подключают без предварительного расчёта мощности, рассчитывая «на глаз» — это приводит к недогреву либо нового прибора, либо соседних помещений. Вторая распространённая ошибка — врезка в однотрубную систему без байпаса, из-за чего температура во всём стояке падает неравномерно.
Третья ошибка — использование фитингов и материалов, не совместимых с существующей разводкой: например, установка алюминиевого радиатора в систему со стальными трубами без изоляции контакта металлов, что ускоряет коррозию. Четвёртая — пренебрежение проверкой давления после заполнения системы: недостаточное давление приводит к воздушным пробкам и шуму в трубах, избыточное — к риску протечек в старых соединениях.
Практический вывод
Добавить радиатор к действующему отоплению в частном доме реально своими силами при наличии базовых навыков сантехнических работ, но перед этим стоит проверить запас мощности котла и насоса, тип разводки — однотрубная, двухтрубная или коллекторная — и совместимость материалов нового прибора с уже работающей системой. Врезку планируют на тёплое время года или используют секционные краны, чтобы ограничить слив теплоносителя одним участком. После монтажа систему обязательно балансируют заново, иначе новый радиатор нарушит равномерность прогрева дома. В сложных случаях — большая площадь дома, старая разводка без запорной арматуры, сомнения в мощности котла — расчёт и монтаж лучше доверить специалисту, который сделает гидравлический расчёт и подберёт узлы подключения под конкретную систему.
