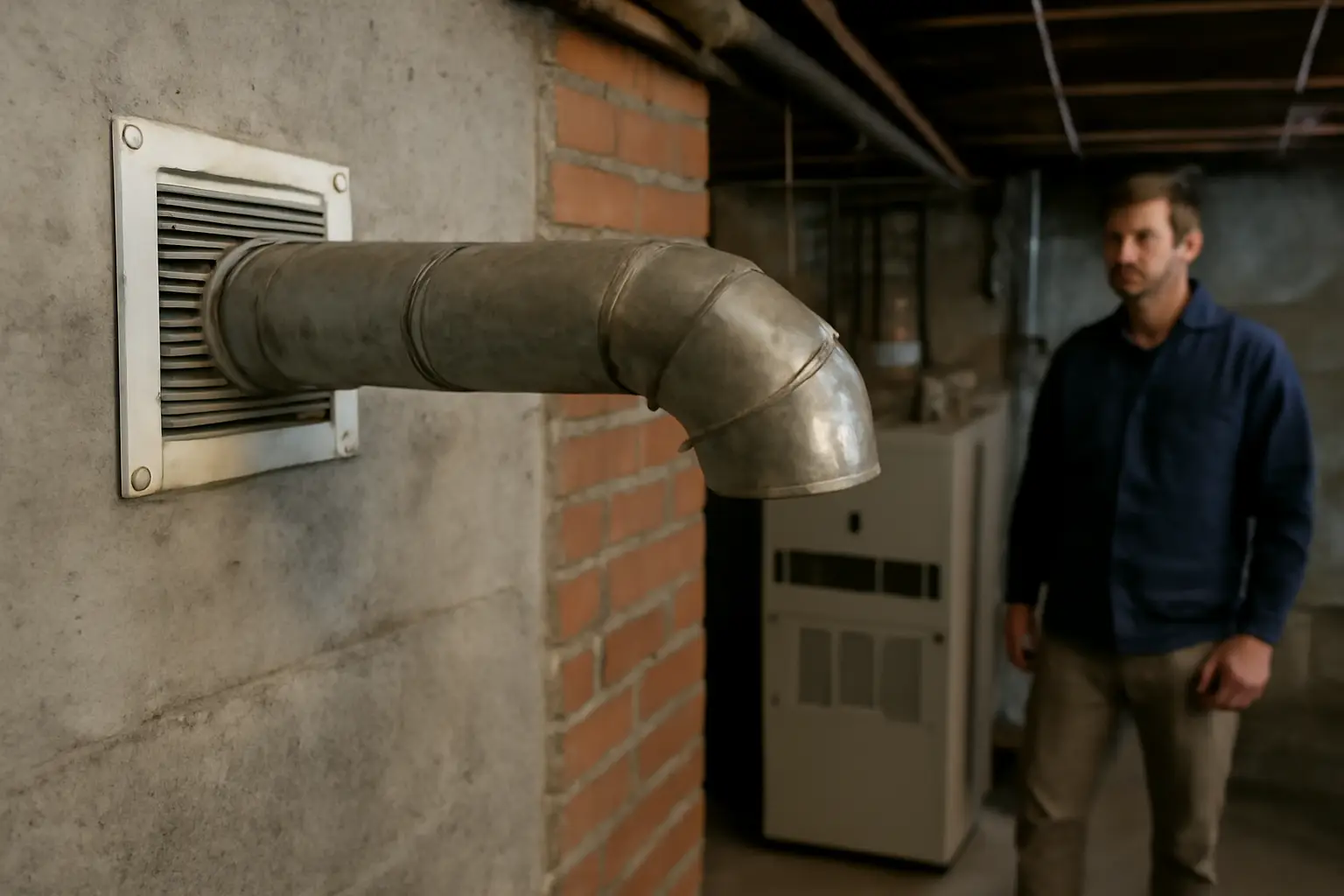

Вытяжка в котельной: приток и вытяжная труба обязательны по нормам
Вытяжка для котельной в частном доме — это не бытовая вытяжка над плитой, а отдельный вентиляционный канал с естественной тягой, который выводит воздух из помещения наружу выше кровли. Работает она в паре с приточным отверстием: без притока вытяжная труба сама по себе не даст нужного воздухообмена, а котёл будет задыхаться или чадить. Сечение канала, высота решёток и расположение приточного отверстия регламентированы СП 62.13330 и правилами, которые действуют для газового оборудования — самодеятельность здесь чревата не просто сквозняком, а угарным газом.
Коротко
- Вытяжной канал делают из негорючего материала, выводят выше конька крыши, сечение считают по мощности котла — обычно от 150×150 мм и больше.
- Приточное отверстие располагают низко, у пола, площадью не меньше вытяжного, иначе тяга не работает.
- Котлы с закрытой камерой сгорания (турбированные) требования к вентиляции котельной снижают, но не отменяют — воздух в помещении всё равно нужен.
- Проверка тяги — обязательная часть пусконаладки, без акта от газовой службы котёл не подключат.
Зачем вообще нужна отдельная вытяжка
Газовый котёл забирает воздух из помещения для горения и для отвода продуктов сгорания через дымоход. Даже если камера сгорания закрытая и воздух котёл берёт с улицы по коаксиальной трубе, в котельной всё равно должен быть обмен воздуха — хотя бы для того, чтобы не скапливался газ при утечке и не было избыточной влажности. Вытяжка решает именно эту задачу: постоянно выводит воздух наружу, не давая помещению превратиться в герметичный отсек.
Отдельно стоит развести понятия: дымоход — это труба для продуктов сгорания, вытяжка — канал для общего воздухообмена помещения. Их часто путают, особенно когда котёл атмосферный и дымоход тоже идёт вверх через крышу. Визуально похоже, функция разная, и подменять одно другим нельзя.
Расчёт сечения канала
Норматив привязывает сечение вытяжного канала к мощности котла и объёму помещения. Для типовой домашней котельной с котлом до 30 кВт минимальное сечение прямоугольного канала — обычно 150×150 мм, круглого — диаметром от 150 мм. При мощности выше расчёт делает проектировщик, он же закладывает запас на подсос воздуха при работе вытяжки кухни или ванной, если они в доме есть и работают одновременно.
Ошибка, которую допускают часто — экономят на сечении, чтобы не портить фасад крупной трубой. В итоге тяга слабая, котёл периодически блокируется по датчику тяги или, того хуже, продукты сгорания частично остаются в помещении. Уменьшать сечение относительно расчётного не стоит даже на пару сантиметров — это не тот параметр, где можно сэкономить незаметно.
Где ставить приточное и вытяжное отверстие
Приток делают у пола, на высоте 20–30 см от уровня чистого пола, вытяжку — под потолком, на 20–30 см от верхней плоскости перекрытия. Такая разница в высоте создаёт естественную конвекцию: холодный воздух заходит снизу, тёплый и с продуктами реакции уходит сверху. Если перепутать местами или разместить оба отверстия на одном уровне, тяга получается вялой, а иногда воздух вообще идёт в обратную сторону.
Приточное отверстие нередко делают через наружную стену напрямую, если котельная имеет внешнюю стену. Если котельная находится в глубине дома, воздух подводят через канал в соседнее помещение или сразу с улицы коротким коробом. Второй вариант надёжнее — не зависит от того, открыта ли дверь в котельную.
Отдельный момент — сама дверь в котельную. По нормам она должна иметь зазор снизу или решётку для прохода воздуха, если помещение забирает воздух из соседних комнат. Плотная дверь без вентиляционных отверстий в притворе фактически перекрывает приток, даже если решётка на стене формально есть.
Как влияет тип котла
Атмосферные котлы с открытой камерой сгорания забирают воздух прямо из помещения котельной, поэтому требования к вентиляции у них строже — расчёт идёт с запасом на полный объём воздуха для горения плюс на общий воздухообмен. Турбированные котлы с закрытой камерой и коаксиальным дымоходом воздух для горения берут с улицы, независимо от воздуха в комнате. Из-за этого норматив для помещений с турбированными котлами мягче: иногда достаточно естественной вентиляции без отдельного канала с большим сечением, но проверять это нужно по паспорту конкретной модели и требованиям газовой службы в регионе — единого послабления на всю страну нет.
Твердотопливные и дизельные котлы, которые тоже иногда стоят в отдельной котельной, требуют вытяжку не меньше, а часто больше — там продукты сгорания более грязные, и помещение должно проветриваться активнее, особенно при загрузке топлива.
Естественная тяга или принудительная вентиляция
По умолчанию вытяжка в котельной работает на естественной тяге — за счёт разницы температур и давления, без вентилятора. Это надёжнее с точки зрения газовой безопасности: вентилятор может выключиться при перебое электричества, а тяга за счёт физики работает всегда, если канал правильно рассчитан и не забит.
Принудительную вытяжку с вентилятором добавляют, если естественной тяги не хватает — например, котельная в подвале, канал получился длинным и с изгибами, или помещение маленькое, а котёл мощный. В этом случае вентилятор ставят как дополнение, а не замену естественному каналу, и желательно с резервным питанием от ИБП хотя бы на случай короткого отключения света.
Сезонные и погодные особенности тяги
Тяга в вытяжном канале зависит от разницы температур внутри и снаружи. Летом, когда на улице жарко, естественная тяга слабеет — разница температур меньше, воздух движется вяло. Зимой тяга усиливается сама, за счёт холода снаружи. Из-за этого летом иногда возникает ощущение, что вентиляция в котельной "перестала работать", хотя на деле просто снизилась разница температур — это нормально, если канал рассчитан верно.
Сильный ветер, особенно порывистый, может создавать обратную тягу или задувать в оголовок трубы — от этого ставят дефлектор на верхний конец канала. Дефлектор не панацея, но заметно снижает влияние погоды на стабильность тяги в ветреную погоду.
Частые ошибки при монтаже
Самая распространённая ошибка — вывод вытяжного канала не выше конька, а куда-то в стену сбоку дома или ниже уровня кровли. При такой схеме ветер с одной стороны дома создаёт зону избыточного давления возле выхода, и тяга может пропадать или переворачиваться в обратную сторону в зависимости от направления ветра.
Вторая частая ошибка — объединение вытяжки котельной с вытяжкой другого помещения, например санузла, в один общий канал. Совмещать нельзя: при одновременной работе двух вытяжек одна начинает "тянуть" воздух из другой, и в котельной тяга становится непредсказуемой. Для газового оборудования отдельный независимый канал — обязательное условие.
Третья ошибка — забитый или суженный канал внутри стены, оставшийся после строительных работ: раствор, обрезки утеплителя, птичье гнездо в оголовке трубы. Проверка тяги свечой или анемометром перед пусконаладкой отлавливает такие проблемы, но лучше просто закрыть верхний срез трубы сеткой от птиц ещё на этапе монтажа.
Что делать на практике
Расчёт сечения и схему расположения приточного и вытяжного отверстия лучше доверить проектировщику или инженеру газовой службы, которая будет пломбировать и принимать котёл в работу — у них есть точные нормативы под конкретный регион и тип котла. Самостоятельно можно контролировать монтажную часть: материал канала негорючий, вывод строго выше конька, дефлектор на оголовке, сетка от птиц и мусора, приток внизу без препятствий в виде мебели или коробок. Перед первым запуском стоит проверить тягу открытым пламенем свечи у решётки — если пламя устойчиво отклоняется в сторону канала, вентиляция работает штатно.
