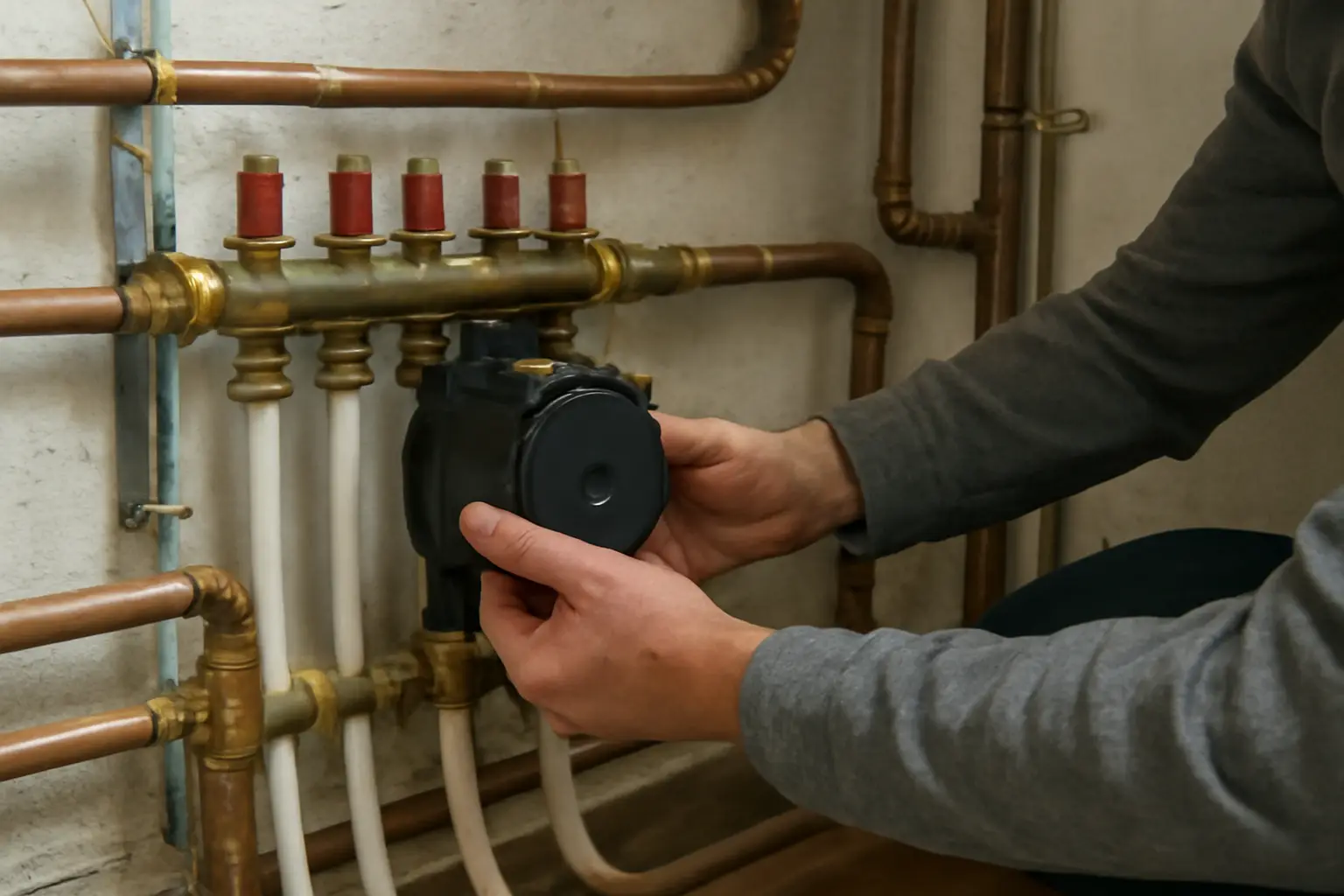

Как подобрать насос для теплого пола
Насос для тёплого пола подбирают по двум величинам: расходу теплоносителя и напору, который нужен для прокачки самого длинного контура. Для типовой квартиры или дома площадью до 150–200 м² с грамотно разбитыми контурами по 60–80 метров хватает насоса с напором 4–6 метров водяного столба и расходом 1,5–3 м³/ч. Если система собрана из готового смесительного узла или насосно-смесительного блока, насос там уже встроен и подобран производителем — самостоятельный расчёт не нужен, важно только не превышать паспортную длину контуров.
- Напор считают по самому длинному контуру, а не по сумме всех труб системы.
- Расход — это сумма расходов через все параллельные контуры, работающие одновременно.
- Насосы с электронной регулировкой (класс А) экономичнее и подстраиваются под нагрузку сами.
- Для контуров длиннее 100 метров или площади свыше 250 м² один насос может не справиться — нужен более мощный или два насоса на разные зоны.
Расчёт расхода теплоносителя
Расход зависит от тепловой нагрузки на контур и разницы температур подачи и обратки. Для тёплого пола эта разница обычно 5–10 °C — система работает на низких температурах, в отличие от радиаторного отопления, где перепад может доходить до 20 °C. Чем меньше перепад, тем больше нужен расход теплоносителя, чтобы перенести то же количество тепла.
Практический ориентир: на каждые 100 Вт тепловой мощности при перепаде 10 °C нужен расход около 0,0086 м³/ч. Для контура с нагрузкой 1,5 кВт это будет примерно 0,13 м³/ч. Если в доме пять таких контуров, суммарный расход насоса должен быть не меньше 0,65 м³/ч, но с запасом обычно берут насос с расходом в 1,5–2 раза больше расчётного — из-за гидравлических потерь в смесителе, коллекторе и арматуре.
Расчёт напора: почему важна длина контура, а не площадь
Напор насоса нужен, чтобы преодолеть сопротивление трубы, фитингов, коллектора и смесительного клапана. Основной вклад дает длина самого протяжённого контура: труба диаметром 16–20 мм создаёт сопротивление примерно 100–150 Па на метр при типичном расходе. Для контура в 80 метров это даёт около 8–12 кПа, что соответствует напору насоса в 1–1,2 метра водяного столба только на трубу.
К этому добавляют потери на смесительном узле (обычно 3–5 кПа), коллекторе (1–2 кПа) и запас на загрязнение труб со временем. В сумме для контура 80–100 метров обычно получается требуемый напор 3–5 метров водяного столба. Если в проекте есть контуры длиннее 100–120 метров, разумнее разбить их на два более коротких, чем гнаться за мощным насосом — длинные контуры плохо прогреваются равномерно независимо от напора.
Одноступенчатый или с электронной регулировкой
Насосы с фиксированными скоростями (обычно три ступени) — самый бюджетный вариант. Их подбирают под конкретную гидравлику системы и переключают ступень вручную при пусконаладке. Работают надёжно, но не подстраиваются под изменение нагрузки — например, когда часть контуров перекрывают термоголовками.
Насосы с электронной регулировкой (класса А, с частотным приводом) сами меняют скорость в зависимости от гидравлического сопротивления в системе. Это удобно, если тёплый пол разбит на зоны с термостатами и часть контуров периодически перекрывается — насос не создаёт лишнего давления и не шумит на закрытых петлях. Разница в цене ощутима, но для систем с зонным регулированием такой насос отрабатывает переплату за счёт экономии электроэнергии и более тихой работы.
Встроенный насос в смесительном узле или отдельный
Готовые насосно-смесительные узлы (блоки) комплектуются насосом производителя, рассчитанным на определённую площадь обслуживания — обычно указана в паспорте, например до 200 или до 400 м². Если площадь и длина контуров укладываются в эти цифры, отдельный расчёт не нужен: достаточно свериться с паспортом узла.
Отдельный насос ставят, когда система собирается не из готового блока, а из отдельных компонентов — смесительного клапана, коллектора и насоса разных производителей. В этом случае расчёт напора и расхода делают самостоятельно или заказывают у монтажной организации, которая проектирует систему отопления. Ошибка на этом этапе — одна из частых причин, почему тёплый пол греет неравномерно: слишком слабый насос не прогоняет теплоноситель через дальние контуры, слишком мощный создаёт шум и разбалансировку между петлями разной длины.
Влияние высотных перепадов и этажности
В одноэтажном доме или квартире высотные перепады почти не влияют на расчёт — вода циркулирует по горизонтали, и основное сопротивление даёт длина трубы. В двух- и трёхэтажных домах, где коллекторный шкаф стоит в подвале, а контуры разведены на втором-третьем этаже, добавляется сопротивление на подъём теплоносителя. Циркуляционный насос преодолевает не статическую высоту столба воды (замкнутый контур её компенсирует сам), а только динамическое сопротивление труб на подъёме — но оно ощутимо при большой протяжённости стояков.
Для многоэтажных частных домов с несколькими коллекторными группами часто ставят отдельный насос на каждую группу или узел с гидравлическим разделителем, который выравнивает давление между контурами разной длины и высоты. Это избавляет от необходимости считать один общий насос под самый неудобный контур в доме.
Сезонные и эксплуатационные нюансы
Зимой при максимальной нагрузке система работает на пределе расчётных параметров, и здесь становится заметна ошибка в подборе насоса — недостаточный напор проявляется именно в морозы, когда все контуры работают одновременно и с максимальным расходом. Летом, если тёплый пол не отключают полностью, а переводят в режим поддержки минимальной температуры, нагрузка на насос падает, и разница между моделями почти не чувствуется.
За время эксплуатации трубы и коллектор постепенно заиливаются, особенно если теплоноситель не менялся несколько лет. Это увеличивает гидравлическое сопротивление и снижает фактическую производительность насоса на 10–20% от паспортной. Если система, работавшая нормально, вдруг стала хуже прогревать дальние контуры, первым делом проверяют не насос, а чистоту фильтра-грязевика перед ним и промывку системы, а не спешат менять насос на более мощный.
Практический вывод
Для стандартной квартиры или дома с контурами до 80–100 метров и суммарной площадью до 200 м² подходит насос с напором 4–6 метров и расходом 1,5–3 м³/ч — этого хватает в большинстве готовых смесительных узлов. Если контуры длиннее или площадь больше, расчёт делают по самому длинному контуру и суммарной тепловой нагрузке, а не по площади в целом; при сомнениях расчёт лучше доверить монтажной организации или свериться с инструкцией к конкретной модели смесительного узла. Насос с электронной регулировкой оправдан там, где система разбита на зоны с термостатами и нагрузка постоянно меняется в течение дня. Прежде чем менять насос на более мощный из-за слабого прогрева, стоит проверить чистоту фильтра и баланс контуров на коллекторе — часто причина не в насосе, а в разводке.
