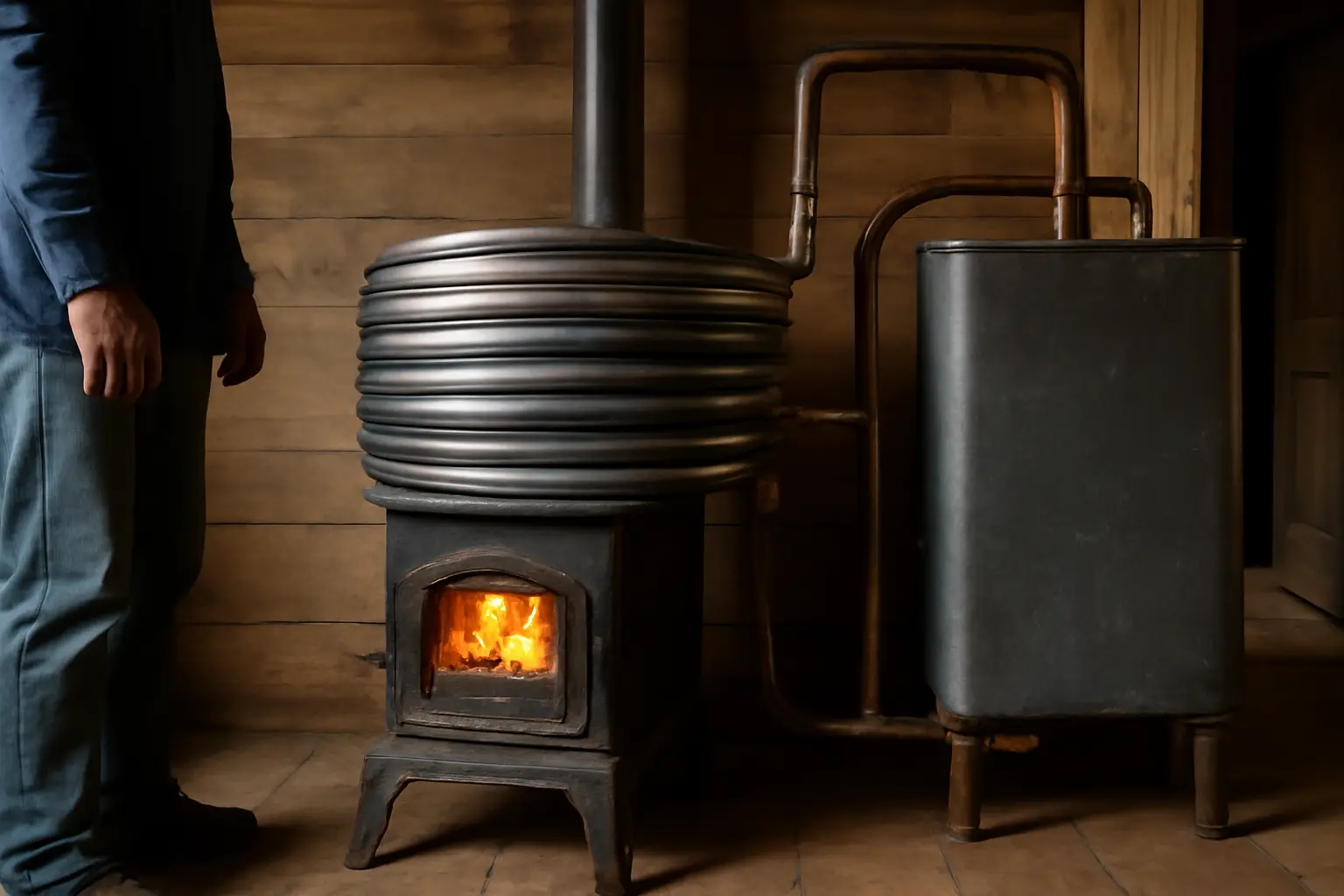

Теплообменник для буржуйки своими руками
Теплообменник для буржуйки своими руками делают из стальных труб или профиля, сваривая их в регистр или змеевик и врезая в контур с водой или воздухом. Проще всего собрать водяной регистр из труб диаметром 32–50 мм, обвязать его подводкой к баку или радиаторам — конструкция снимает с топки лишнее тепло и греет воду для отопления или бытовых нужд. Сложность и цена зависят от того, что нужно на выходе: горячая вода, тёплый воздух в теплице или подогрев для бани.
Какой теплообменник выбрать: водяной или воздушный
Водяной вариант — это регистр из труб или бак, обваренный вокруг топки или дымохода. Он греет воду для системы отопления, бойлера или бани. Воздушный теплообменник — это короб или пучок труб, через который прогоняют воздух с помощью вентилятора или естественной тяги. Такой вариант проще собрать и безопаснее — вода в контуре без циркуляции способна закипеть и разорвать швы, воздуху это не грозит.
Об этом же: Какую трубу выбрать для тёплого пола: 7 шагов.
Для дома с системой отопления логичен водяной контур с насосом. Для гаража, теплицы или сушилки хватит воздушного короба на дымоходе — он не требует расширительного бака и группы безопасности.
Материалы и инструмент
- Стальная труба бесшовная или котельная толщиной стенки от 3 мм — для регистра под давлением воды.
- Профильная труба 40×40 или 50×50 мм — для воздушного короба, гнётся проще круглой.
- Листовой металл 3–4 мм — для рубашки вокруг топки, если делают выносной бак-теплообменник.
- Сварочный аппарат (полуавтомат даёт более плотный шов, чем ручная дуга на тонком металле), болгарка, электроды или проволока по стали.
- Патрубки с резьбой 3/4 или 1 дюйм для подключения к трубам отопления.
Нержавейка для регистра не обязательна: сталь толще 3 мм и без агрессивной среды служит годами, а сварить её проще и дешевле.
Порядок изготовления водяного регистра
Трубы режут по размеру топки с запасом 10–15 мм с каждой стороны на температурное расширение. Их выгибают буквой П или собирают змейкой из отрезков, свариваемых угловыми швами. На входе и выходе нарезают или вваривают резьбовые муфты под гайки Гровера или сгоны.
Регистр устанавливают внутрь топки вдоль задней и боковых стенок, оставляя зазор до дров 3–5 см, чтобы не перегорал металл и не мешал закладке. Часть мастеров выносит теплообменник в дымоход — так труба служит дольше, но КПД съёма тепла ниже, потому что там уже остывший поток газов.
После сварки конструкцию проверяют на герметичность: заполняют водой под давлением 2–3 атмосферы и держат под нагрузкой 10–15 минут, осматривая швы. Течь на этом этапе исправить в разы проще, чем после установки в печь.
Воздушный теплообменник на дымоход
Самый простой вариант — короб из профильной трубы или листового металла, надетый на участок дымохода. Воздух заходит снизу холодным, отдаёт тепло металлу и выходит сверху горячим естественной тягой или с вентилятором.
Для теплицы или гаража хватает пучка из 4–6 труб диаметром 25–32 мм, приваренных параллельно дымоходу с шагом 15–20 мм. Такой узел не требует расширительного бака и обвязки, риск аварии минимален — максимум, что случится при перегреве, это нагрев короба выше расчётной температуры.
Сравнение вариантов теплообменника
| Тип | Материал | Сложность сборки | Что даёт |
|---|---|---|---|
| Водяной регистр в топке | труба 32–50 мм, сталь 3 мм+ | средняя, нужна сварка под давление | горячая вода для отопления, бойлера, бани |
| Выносной бак на дымоходе | лист 3–4 мм + труба | выше средней, много сварных швов | греет воду, не мешает топке |
| Воздушный короб на дымоходе | профиль 40×40, лист | низкая | тёплый воздух в помещение без насоса |
| Пучок труб на дымоходе | труба 25–32 мм | средняя | больше площади нагрева воздуха, чем у короба |
Ошибки при монтаже
- Регистр без циркуляции и без группы безопасности — вода в замкнутом контуре при закладке дров закипает и рвёт швы.
- Слишком плотная посадка труб к стенкам топки — металл перегревается и прогорает за один-два сезона.
- Тонкий металл (менее 3 мм) на регистре в топке — контакт с открытым пламенем сжигает стенку трубы быстрее, чем на воздушном контуре.
- Отсутствие запаса на расширение при сварке — при нагреве трубы поведёт, шов трескается.
Если после установки контур не держит давление, чаще всего дело в непроваре угловых швов — их переваривают отдельно, не разбирая всю конструкцию.
Частые вопросы
Нужен ли насос для водяного теплообменника на буржуйке?
Для контура с малым объёмом воды и коротким плечом до бака часто хватает естественной циркуляции — горячая вода поднимается сама. Насос ставят, если труба длинная, есть перепады высоты или несколько радиаторов, иначе циркуляция слишком медленная и труба перегревается локально.
Можно ли сделать теплообменник без сварки?
Только для воздушного варианта — короб можно собрать на заклёпках или уголках с термостойким герметиком по стыкам. Для водяного контура под давлением клёпаное соединение не держит, нужен сварной или резьбовой узел на герметике для металла.
Какой объём воды нужен в регистре, чтобы не закипела?
Точный расчёт зависит от мощности печи и площади регистра, поэтому единой цифры нет. Правило простое: чем больше свободный объём бака или расширительного контура, тем медленнее растёт температура. Открытая система с расширительным баком без давления безопаснее закрытой.
Из какой трубы лучше варить регистр — круглой или профильной?
Круглая труба лучше держит внутреннее давление и проще в расчёте на прочность. Профильная удобнее для воздушных коробов и там, где важна плоская поверхность для приварки, но для водяного контура под давлением предпочтительна круглая труба с толщиной стенки от 3 мм.
