Где находится расширительный бачок в системе отопления

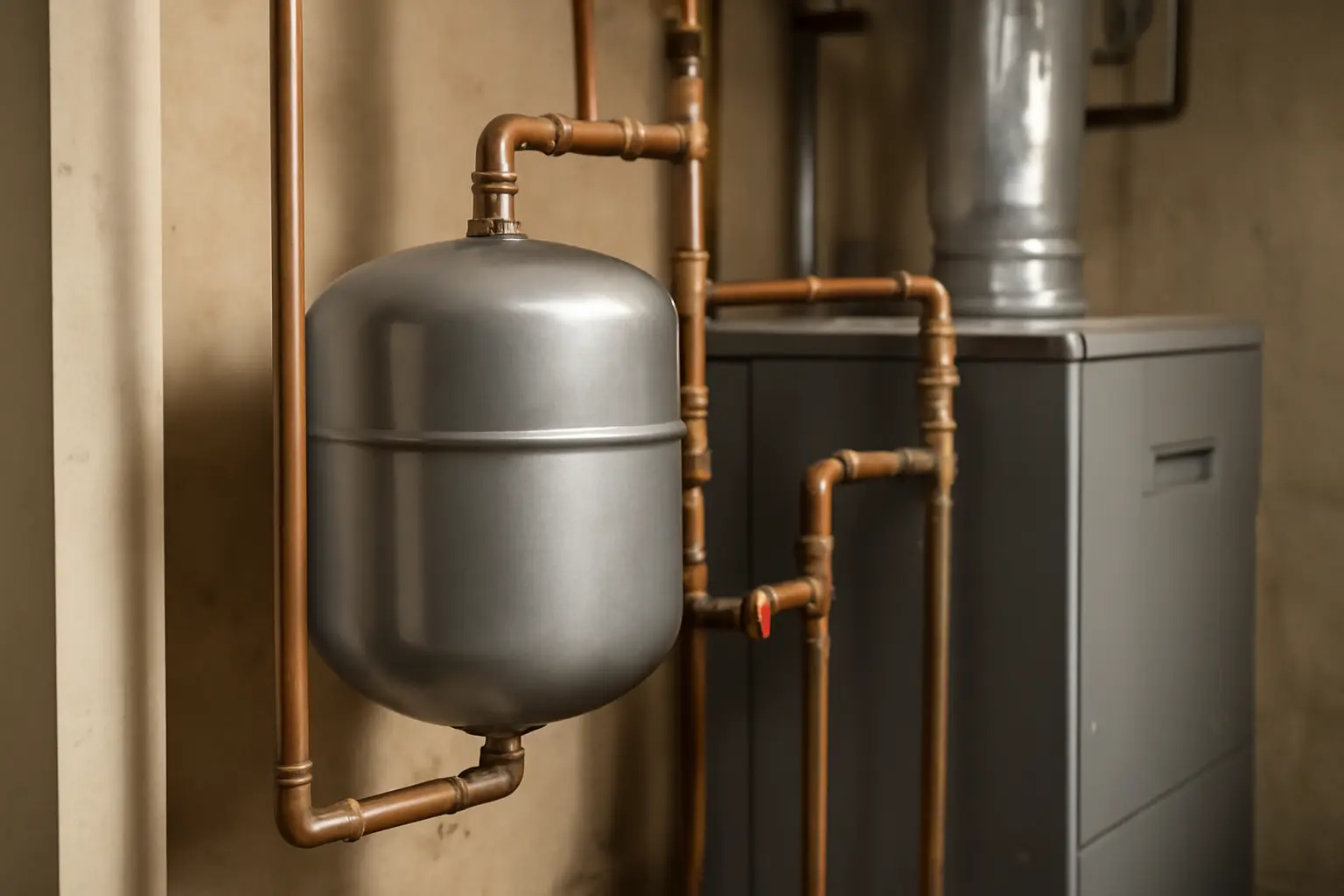

В большинстве современных систем отопления расширительный бачок расположен рядом с котлом, на обратной трубе — той, что идёт от радиаторов обратно к котлу. Если система закрытая, с мембранным баком, его чаще всего видно сразу: это небольшой металлический шар или цилиндр красного цвета, подключённый к трубопроводу через тройник. В открытых системах бак выглядит иначе и стоит совсем в другом месте — на чердаке или в верхней точке дома.
- В закрытых системах бак ставят на обратной линии, рядом с котлом или насосом.
- В открытых системах бак монтируют в самой высокой точке — на чердаке, под крышей.
- В настенных котлах бак часто встроен внутрь корпуса, снаружи его не видно.
- Место установки влияет на срок службы мембраны и стабильность давления в контуре.
Закрытая система: бак у котла
Закрытые системы отопления с принудительной циркуляцией — это сейчас самый распространённый вариант в частных домах и квартирах с индивидуальным отоплением. Здесь используется мембранный расширительный бак: внутри него есть резиновая или каучуковая перегородка, которая делит объём на воздушную и водяную часть. Такой бак почти всегда стоит рядом с котлом, на обратном трубопроводе, перед циркуляционным насосом.
Причина именно такого расположения простая: на обратной линии температура теплоносителя ниже, чем на подающей. Мембрана служит дольше при умеренном нагреве. Кроме того, установка перед насосом защищает сам насос от гидроударов и скачков давления.
Открытая система: бак на чердаке
В старых домах и в некоторых деревенских системах с естественной циркуляцией до сих пор встречаются открытые расширительные бачки. Это простые ёмкости без мембраны, открытые сверху или с крышкой. Такой бак обязательно располагают в самой высокой точке системы — как правило, на чердаке, выше уровня всех радиаторов.
Логика здесь другая, чем в закрытой системе. Открытый бак работает за счёт гравитации: избыток воды при нагреве поднимается вверх и выходит через переливную трубу, а при остывании вода возвращается обратно. Если поставить такой бак ниже верхней точки контура, система просто не будет нормально работать — воздух не сможет выйти, а вода будет вытекать через неподходящие места.
Встроенный бак в настенных котлах
У большинства настенных газовых и электрических котлов расширительный бак спрятан внутри корпуса. Снаружи его не видно — он занимает часть внутреннего пространства рядом с теплообменником и насосной группой. Обычно такой бак небольшого объёма, литров на 6–10, и рассчитан на компактные системы отопления квартиры или небольшого дома.
Если объём системы больше, чем может компенсировать встроенный бак, к котлу подключают дополнительный внешний бачок. Его ставят там же, на обратной трубе, но уже за пределами корпуса котла — где-то рядом на стене или на полу, если бак большого объёма.
Напольные котлы и отдельно стоящие баки
У напольных котлов расширительный бак почти всегда внешний, отдельный. Его крепят на стену рядом с котлом или ставят на пол, если бак тяжёлый и объёмный — от 25 литров и больше. Подключают его через тройник на обратной трубе, максимально близко к точке, где вода входит в котёл.
В системах с твердотопливными котлами есть отдельная тонкость. Из-за риска перегрева теплоносителя в таких котлах часто ставят два контура защиты: закрытый мембранный бак для рабочего давления и открытую расширительную ёмкость на самом верху системы как аварийный сброс избыточного тепла. Это два разных бака с разными задачами, и путать их не стоит.
Расширительный бак для горячего водоснабжения
Отдельно нужно сказать про баки для контура ГВС — горячего водоснабжения. Если в доме стоит закрытый водонагреватель или бойлер, для него часто ставят свой расширительный бак, не связанный с отопительным. Его монтируют на трубе холодной воды перед входом в бойлер, а не где-то в отопительном контуре.
Путаница между баком отопления и баком ГВС — частая ошибка при самостоятельном монтаже. Внешне баки похожи, но подключены к разным системам и рассчитаны на разное давление. Перепутанный монтаж не даст системе работать штатно, а иногда приводит к протечкам.
Что если бак стоит не там
Неправильное расположение расширительного бака проявляется не сразу, а постепенно. Если мембранный бак случайно оказался на подающей трубе, а не на обратной, мембрана быстрее изнашивается от постоянного контакта с горячим теплоносителем. Давление в системе начинает скакать чаще, чем должно.
Если открытый бак стоит не в самой высокой точке — например, из-за перепланировки чердака или переноса труб при ремонте — система начинает регулярно терять воду через переливную трубу или, наоборот, не может нормально удалить воздух. В обоих случаях решение одно: перенести бак в правильное место, а не пытаться компенсировать проблему регулировкой давления или частой подкачкой воды.
От чего меняется точное место установки
Финальное расположение бака в конкретном доме зависит от нескольких факторов сразу. Тип системы — открытая или закрытая — определяет общий принцип: верхняя точка против обратной трубы у котла. Модель котла играет свою роль: у настенных агрегатов бак часто спрятан внутри, у напольных — почти всегда снаружи.
Объём контура тоже важен. Чем больше система — то есть чем больше радиаторов, труб большого диаметра, тем больше должен быть расширительный бак, и тем чаще для него находят отдельное свободное место, а не пытаются встроить рядом с котлом впритык. Наконец, тип теплоносителя — вода или антифриз — слегка меняет требования к объёму бака, но не меняет принцип его расположения.
Сезонность на расположение бака не влияет: и зимой, и летом бак стоит в одном и том же месте, поскольку система отопления либо работает целиком, либо стоит на паузе целиком.
Как найти свой бак
Проще всего искать расширительный бачок вдоль обратной трубы рядом с котлом — в большинстве современных закрытых систем он там. Если рядом с котлом ничего похожего нет, а система старая, стоит проверить чердак или верхнюю часть дома — там может быть открытый бак. Если бак не находится вообще, разумно свериться со схемой обвязки в паспорте котла или обратиться в организацию, которая монтировала систему: иногда бак встроен внутрь оборудования, и его действительно не видно снаружи.
