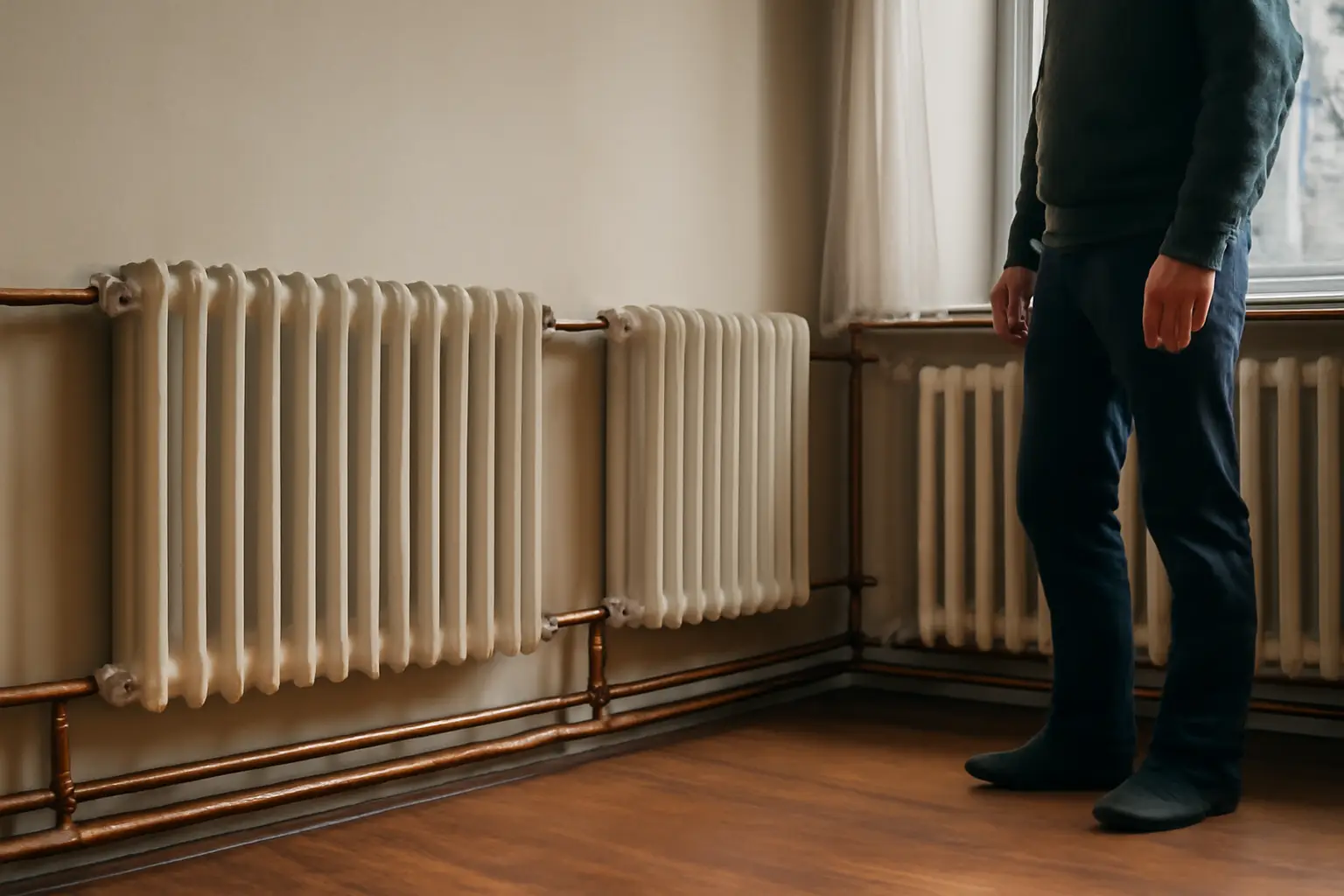

Сколько радиаторов можно поставить на одну ветку отопления
Однозначного числа нет — на однотрубной системе с естественной циркуляцией разумный предел 4–6 радиаторов, на двухтрубной с насосом счёт идёт на 10–15 и больше, если правильно подобран диаметр трубы и мощность насоса. Ограничение упирается не в саму батарею, а в то, сколько теплоносителя способна прогнать ветка и насколько остынет вода к последнему прибору.
Коротко:
- Однотрубная система без насоса — до 4-6 радиаторов, дальше конец цепи будет холодным
- Двухтрубная с циркуляционным насосом — 10-15 приборов и больше, зависит от диаметра трубы
- Диаметр подающей трубы важнее количества секций в каждом радиаторе
- Точный предел даёт только гидравлический расчёт, а не общее правило
Однотрубная схема: почему предел жёсткий
В однотрубной системе теплоноситель идёт через все радиаторы по очереди, отдавая тепло каждому следующему прибору всё более остывшим. Первая батарея горячая, пятая-шестая — заметно холоднее, а если циркуляция естественная, без насоса, разница температур может достигать 15-20 градусов между началом и концом ветки.
Поэтому на однотрубке с самотёком редко ставят больше 4-6 радиаторов на одну ветку. Дальше есть смысл делить дом на два-три самостоятельных контура, каждый со своим отдельным подключением к котлу, а не тянуть один длинный хвост через весь этаж.
Двухтрубная схема: запас по количеству
В двухтрубной системе подача и обратка разделены: горячая вода идёт по одной трубе, остывшая возвращается по другой. Каждый радиатор получает воду примерно одинаковой температуры, независимо от того, первый он в ряду или десятый. Разница температур на подаче между началом и концом ветки при насосной циркуляции минимальна — пара градусов, если диаметр трубы выбран верно.
Именно поэтому на двухтрубной ветке с насосом реально повесить 10-15 радиаторов, а в многоквартирных домах на один стояк иногда приходится по 20-30 квартир. Вопрос не в принципиальном лимите, а в диаметре труб и мощности насоса, который должен продавить теплоноситель через всю эту цепочку без потери напора.
Диаметр трубы решает больше, чем количество приборов
Труба 15-16 мм (обычно это металлопластик или полипропилен диаметром 20 мм по внешнему размеру) пропускает ограниченный объём воды в минуту. Если на неё нанизать десяток радиаторов по 10-12 секций каждый, давления насоса может не хватить, и дальние батареи будут прогреваться хуже ближних, даже в двухтрубной схеме.
На практике для частного дома с 6-10 радиаторами обычно берут трубу 20-25 мм на магистрали и 15-16 мм на отводах к каждому прибору. Чем больше радиаторов планируется повесить на одну ветку, тем крупнее должен быть диаметр основной трубы — иначе система физически не прокачает нужный объём теплоносителя.
Естественная циркуляция против насосной
Без циркуляционного насоса вода движется по системе за счёт разницы плотности горячего и холодного теплоносителя. Это слабый механизм: он тянет воду через 3-5 радиаторов, дальше напор падает, и последние батареи почти не работают. Такая схема годится для небольшого дома с короткой веткой и обязательно с трубами большого диаметра — 32-40 мм.
С насосом ситуация меняется принципиально. Насос создаёт напор в несколько метров водяного столба, чего достаточно, чтобы прогнать теплоноситель через 10-20 радиаторов на этаже. Поэтому вопрос «сколько радиаторов можно поставить на одну ветку отопления» имеет разный ответ в зависимости от того, какая циркуляция заложена в проекте — естественная или принудительная.
Байпасы и термоголовки на однотрубке
На однотрубной системе каждый радиатор желательно оснастить байпасом — перемычкой, через которую часть теплоносителя проходит мимо батареи. Это позволяет регулировать температуру конкретного прибора термоголовкой без остановки циркуляции по всей ветке. Без байпасов перекрытие одного радиатора обрывает подачу тепла ко всем следующим за ним по цепи.
Байпасы не увеличивают предельное количество радиаторов на ветке, но делают систему управляемой. Без них жильцы часто вообще не трогают краны на батареях, опасаясь разморозить остальной этаж, и система работает без всякой регулировки — жарко или холодно сразу везде.
Материал радиаторов и тепловая нагрузка на ветку
Чугунная батарея, алюминиевая или биметаллическая — разница не в лимите по количеству штук, а в тепловой мощности, которую должен прокачать котёл и насос. Одна секция чугуна отдаёт около 140-160 Вт, алюминиевая секция — 190-200 Вт при той же площади подключения. Если на ветку с 10 радиаторами повесить мощные алюминиевые батареи по 12 секций каждая, суммарная нагрузка легко превысит возможности слабого насоса или маломощного котла.
Расчёт ведут не по штукам, а по ваттам: складывают требуемую мощность всех приборов на ветке и сравнивают с производительностью насоса и сечением труб. Двадцать маленьких радиаторов по 4 секции могут быть легче для системы, чем десять больших по 14 секций, хотя количество приборов у первых вдвое выше.
Многоэтажные дома: особый случай
В типовых панельных и кирпичных домах на один вертикальный стояк часто приходится по одному радиатору на каждом этаже — то есть на девятиэтажный дом 9 приборов подряд по вертикали. Это фактически однотрубная схема, но с мощным общим насосом на весь дом, который создаёт напор, достаточный для десятков таких стояков параллельно.
Жителям квартир менять что-то в этой логике смысла нет — количество радиаторов на стояке заложено проектом дома, и самостоятельно добавить лишнюю батарею в середину цепи означает разбалансировать соседние квартиры. Любые изменения в общедомовой системе отопления согласуют с управляющей компанией, а не решают на уровне одной квартиры.
Как посчитать точный предел для своей системы
Общих цифр достаточно для черновой прикидки, но точный ответ даёт только гидравлический расчёт: суммарная длина трубы, количество поворотов и тройников, диаметр на каждом участке, мощность насоса и суммарная тепловая нагрузка всех радиаторов. Этот расчёт делают проектировщики отопления или квалифицированные монтажники — вручную или в специализированных программах.
Для частного дома с классической двухтрубной схемой и насосом с напором 4-6 метров практический ориентир такой: до 8-10 радиаторов средней мощности на одну ветку без заметных проблем, до 15 — с трубой большего диаметра на магистрали. Дальше систему обычно делят на два независимых контура с двумя выходами от коллектора, а не продолжают тянуть одну линию.
Практический вывод
Для однотрубной системы без насоса закладывайте 4-6 радиаторов на ветку и не больше. Для двухтрубной с циркуляционным насосом ориентируйтесь на 8-15 приборов, но проверяйте диаметр трубы на магистрали — от 20 мм и выше при таком количестве радиаторов. Если система новая или переделывается, точный предел лучше получить у проектировщика или монтажной организации: расчёт учтёт длину труб, повороты, тип насоса и суммарную мощность именно ваших радиаторов, а не усреднённые цифры из справочника.
